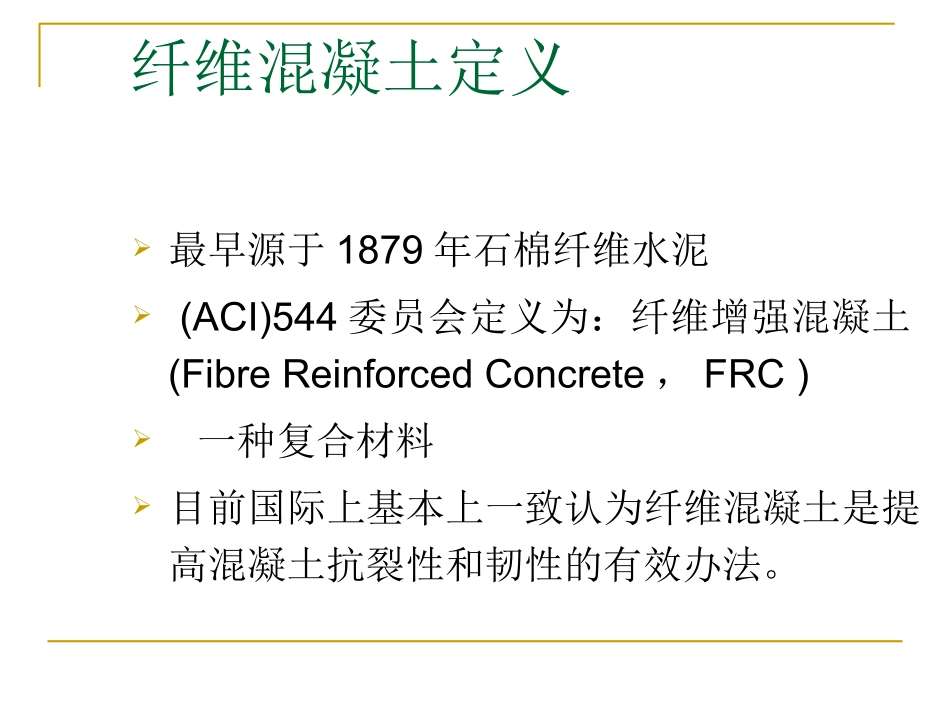

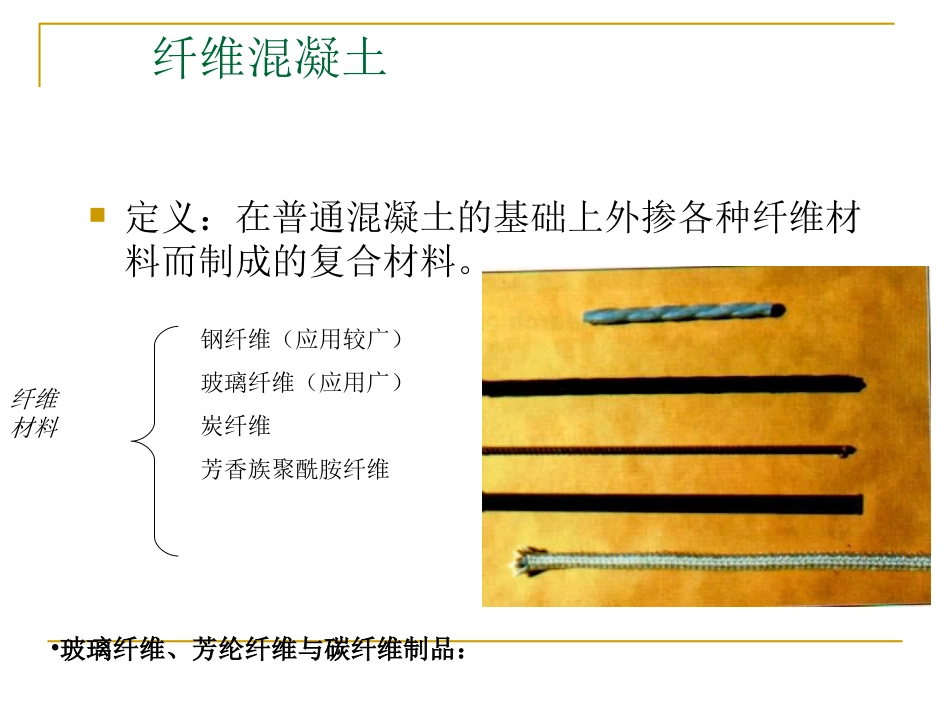

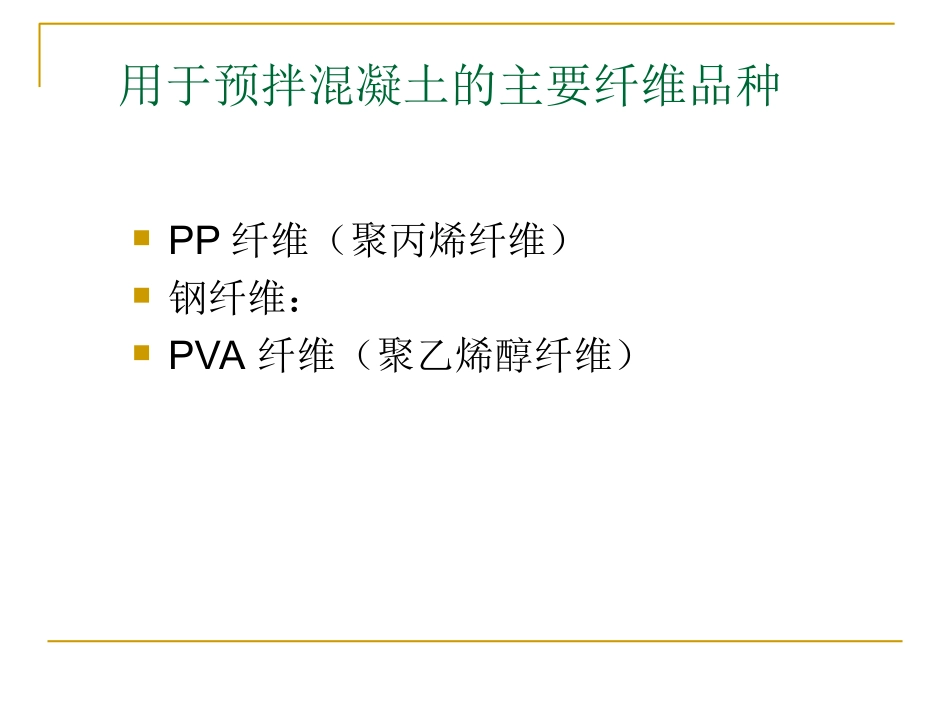

纤维混凝土定义：在普通混凝土的基础上外掺各种纤维材料而制成的复合材料。纤维材料钢纤维（应用较广）玻璃纤维（应用广）炭纤维芳香族聚酰胺纤维•玻璃纤维、芳纶纤维与碳纤维制品：用于预拌混凝土的主要纤维品种PP纤维（聚丙烯纤维）钢纤维：PVA纤维（聚乙烯醇纤维）纤维混凝土定义最早源于1879年石棉纤维水泥(ACI)544委员会定义为：纤维增强混凝土(FibreReinforcedConcrete，FRC)一种复合材料目前国际上基本上一致认为纤维混凝土是提高混凝土抗裂性和韧性的有效办法。分子式：PP纤维在混凝土内部的分散也可以形成“纤维网”，但PP纤维因无羟基，较PVA纤维无氢键作用，只有物理吸附，作用力很弱，“纤维网”也很弱。_CH3[]n--CH2-CH--聚丙烯（PP）纤维Polypropylene简称PPPP纤维的效能(引自沈荣熹教授的报告)减少混凝土出现塑性沉降裂缝的机率减少混凝土出现塑性收缩裂缝的机率有助于适度增进混凝土的抗渗性与抗冻融性（源于塑性裂缝出现机率减少有助于防止或减轻混凝土在火灾中发生爆裂（源于单位体积混凝土中细合成纤维的极高数量）无助于增进混凝土的抗压、抗拉强度无助于减少混凝土干缩裂缝出现机率；（上述两者是源于纤维的低E值与低Vf）冲击循环荷载内能集聚寻求薄弱点释放能量新的摩擦源与受力纤维减少，加速微裂纹扩展混凝土试件破坏新裂纹出现纤维发挥作用寻求基体最薄弱处出现新裂纹消耗变形能新裂纹出现新的平衡建立增韧机理钢纤维混凝土纤维混凝土单轮载荷33t钢纤维混凝土(抗折强度为8.6MPa)加固的停机坪实现多缝开裂第一节概述钢纤维是以切断细钢丝法、冷轧带钢剪切、钢锭铣削或钢水快速冷凝法制成长径比(纤维长度与其直径的比值,当纤维截面为非圆形时,采用换算等效截面圆面积的直径)为40～80的纤维。钢纤维混凝土是在普通混凝土中，均匀地乱向分布一定量的钢纤维，待其硬化后的混凝土，称之为钢纤维混凝土。二、钢纤维混凝土的配合比原则1．钢纤维的选择为了选择增强效果较好的钢纤维配制混凝土，应结合钢纤维的长径比、表面粗糙程度以及工程实际的经济效益加以选择，2．合理的纤维掺量钢纤维在混凝土中分布的多少，称为纤维掺量(或纤维率)。纤维掺量的大小，直接影响钢纤维混凝土的力学强度。随着纤维掺量的增加，拌合物的坍落度显著减小。这是由于钢纤维的比表面积大，占用了部分拌合水的缘故。同时钢纤维与钢纤维之间存在架力作用，也造成钢纤维混凝土中拌合物内部的摩擦力增大，使拌合物的和易性变差，引起混凝土强度下降。3．最优砂率钢纤维掺入混凝土中，由于钢纤维的存在，使混凝土和易性下降，必须增大砂率。若砂率过大，使钢纤维混凝土强度下降。因此配制钢纤维混凝土时，应选择最优砂率。4．粗骨料最大粒径普通混凝土中，粗骨料最大粒径是由构件的最小尺寸和倒筋间距来决定。钢纤维混凝土，除上述因素外，还应根据掺入钢纤维的长度来决定。因纤维分布在粗骨料周围，粗骨料过大导致纤维在粗骨料之间产生互相聚束或互相干扰。当粗骨料过多，颗粒过大，聚束现象严重，钢纤维混凝土的力学强度下降。5．减水剂钢纤维混凝土掺入适当的减水剂，能提高基材质量，充分发挥钢纤维的阻裂作用。减水剂为高分分子表面活性剂，水溶液具有电荷存在。当混凝土拌合料中加水搅拌，使水泥颗粒产生一些絮状结构，这些絮状结构包围着一些拌合水，从而减少了水泥水化的需水量，降低了新拌砂浆的和易性。并且在同样和易性条件下，可大量减少用水量，降低混凝土的水灰比，并改善水泥浆体与粗、细骨料及钢纤维之间的表面粘结力。6．掺合料应用于钢纤维混凝土中的掺合料有沸石粉、粉煤灰及硅灰等第二节钢纤维混凝土的基本特性一、钢纤维混凝土的力学强度1．抗压强度从相关钢纤维混凝土的资料来分析，钢纤维对提高混凝土的抗压强度均不显著。2．劈拉强度钢纤维混凝土的劈拉强度与纤维直径、纤维的长径比、基材质量以及纤维掺量有关。3．抗剪强度从图2—2可以看出，钢纤维混凝土的抗剪强度随着纤维掺量的增加而提高。同样随着钢纤维混凝土强度的提高，抗剪强度提高幅度加大4.抗弯强度钢纤维混凝土制成受...
