高速公路特长隧道大直径通风竖井施工工法关键技术汇报材料VIP免费

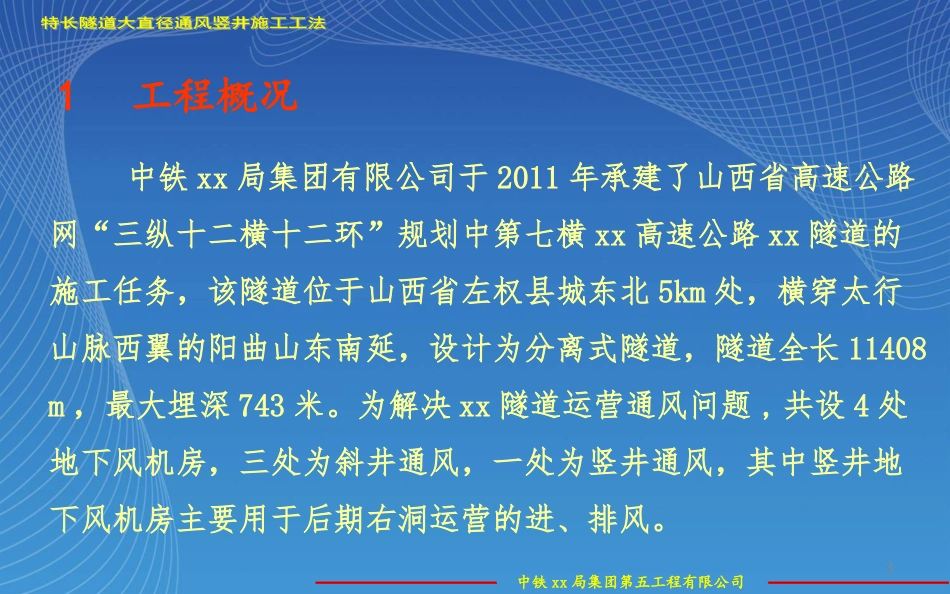

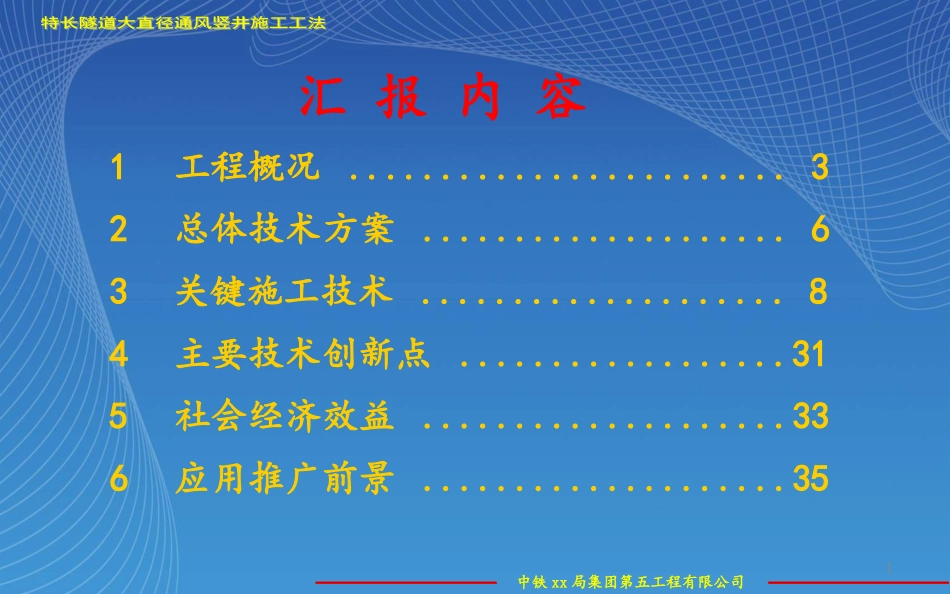

中铁xx局集团第五工程有限公司11工程概况........................32总体技术方案....................63关键施工技术....................84主要技术创新点..................315社会经济效益....................336应用推广前景....................35汇报内容中铁xx局集团第五工程有限公司2第一部分工程概况中铁xx局集团第五工程有限公司3中铁xx局集团有限公司于2011年承建了山西省高速公路网“三纵十二横十二环”规划中第七横xx高速公路xx隧道的施工任务，该隧道位于山西省左权县城东北5km处，横穿太行山脉西翼的阳曲山东南延，设计为分离式隧道，隧道全长11408m，最大埋深743米。为解决xx隧道运营通风问题,共设4处地下风机房，三处为斜井通风，一处为竖井通风，其中竖井地下风机房主要用于后期右洞运营的进、排风。1工程概况中铁xx局集团第五工程有限公司4设计通风1#竖井，竖井内径8.2m，最大开挖直径9.78m,井深220.4m。竖井初期支护采用锚、网（钢）、喷联合支护形式；竖井二衬采用模筑混凝土浇筑；同时采用钢筋混凝土中隔板将送、排风道分隔。竖井通过的地层主要为石灰岩、白云岩，部分地段夹泥岩、含有基岩裂隙水。为尽早解决正洞施工通风所需，采取正井法进行施工。全断面正向爆破掘进，施工难度大，对施工质量控制要求较高。1工程概况中铁xx局集团第五工程有限公司5第二部分总体技术方案中铁xx局集团第五工程有限公司6xx1#竖井施工中采用隧道大直径通风竖井施工技术，其在机械设备选型上优先采用重复率高的煤矿IVG改进型井架，配合封口盘、安全防护盘作为安全、便捷施工的首要条件，井壁座安全施工技术较常规施工方法于二次衬砌施工时提前一模进行开挖支护施工。避免先开挖后施工过程中发生掉块、坍塌等质量安全隐患，减少临时支撑资金成本投入。井筒掘砌施工过程中渗水段采取半导坑上下导开挖，下导坑作积水区，井壁座2总体技术方案中铁xx局集团第五工程有限公司7设置滤水箱进行环保节能排水，涌水段利用快速封堵器封堵后进行双液浆注浆封堵，注浆过程中充分利用快速封堵器的特点及时通过排、堵水措施调整围岩富水区水压，提高注浆质量。竖井开挖爆破采用正井法多临空面水压爆破技术，通过采取多临空面水压爆破网络爆破，在减小开挖面水平环向应力影响的同时，有效降低爆破安全风险、炸药用量、粉尘浓度，提高循环进尺、爆破效果，避免欠挖、渣粒径过大等现象。出渣设备2总体技术方案中铁xx局集团第五工程有限公司8出渣设备采用小型挖掘机装岩，利用小型挖掘机在大直径竖井中工作的优势，提高工作效率、降低安全风险。竖井复合式衬砌随挖随护，采用锚、网（钢）、喷联合支护形式；井壁二次衬砌与中隔板采用爬模工艺由下而上浇筑成井。通风根据开挖深度所需供风量（压），及时调整多档型通风机工作档位，减小不必要的能源浪费，提高经济效益。2总体技术方案中铁xx局集团第五工程有限公司9第三部分关键施工技术中铁xx局集团第五工程有限公司103关键施工技术在目前国内特长隧道通风竖井数量不断增长形势下，竖井施工机械和施工技术水平有了很大提高，但依旧存在凿井设备陈旧、生产能力低、安全生产风险高等诸多问题。xx隧道1#竖井根据工期及现场实际条件，借鉴煤矿竖井通过对竖井机械化配套设备选型、安全施工措施保障、竖井掘砌施工工艺等多方面进行分析论证，采用合理、科学的隧道大直径通风竖井施工技术进行施工，有效提高了施工进度，降低了施工成本，保证了施工质量安全。中铁xx局集团第五工程有限公司113关键施工技术3.1竖井机械化配套设备选型根据1#竖井净直径8.2米，并参考井架设计标准图，选用煤矿IVG改进型井架。其特点：由钢管杆件组成，单件质量轻，便于装、卸和运输，井架复用率高，天轮平台允许四面出绳，天轮和地面提升设备布置灵活。井架由天轮平台、翻碴平台、扶梯、基础等部分组成，改进后钢管井架天轮平台高20.68m，地脚跨度13.96m×13.96m。3.1.1井架选型竖井IVG改进型井架中铁xx局集团第五工程有限公司123关键施工技术3.1竖井机械化配套设备选型3.1.2井下安全防护设施井口处设封口盘，是井内施工作业重要的安全防护设施。封口盘用型钢作骨架，上铺防...
