钢结构零部件加工技术交底

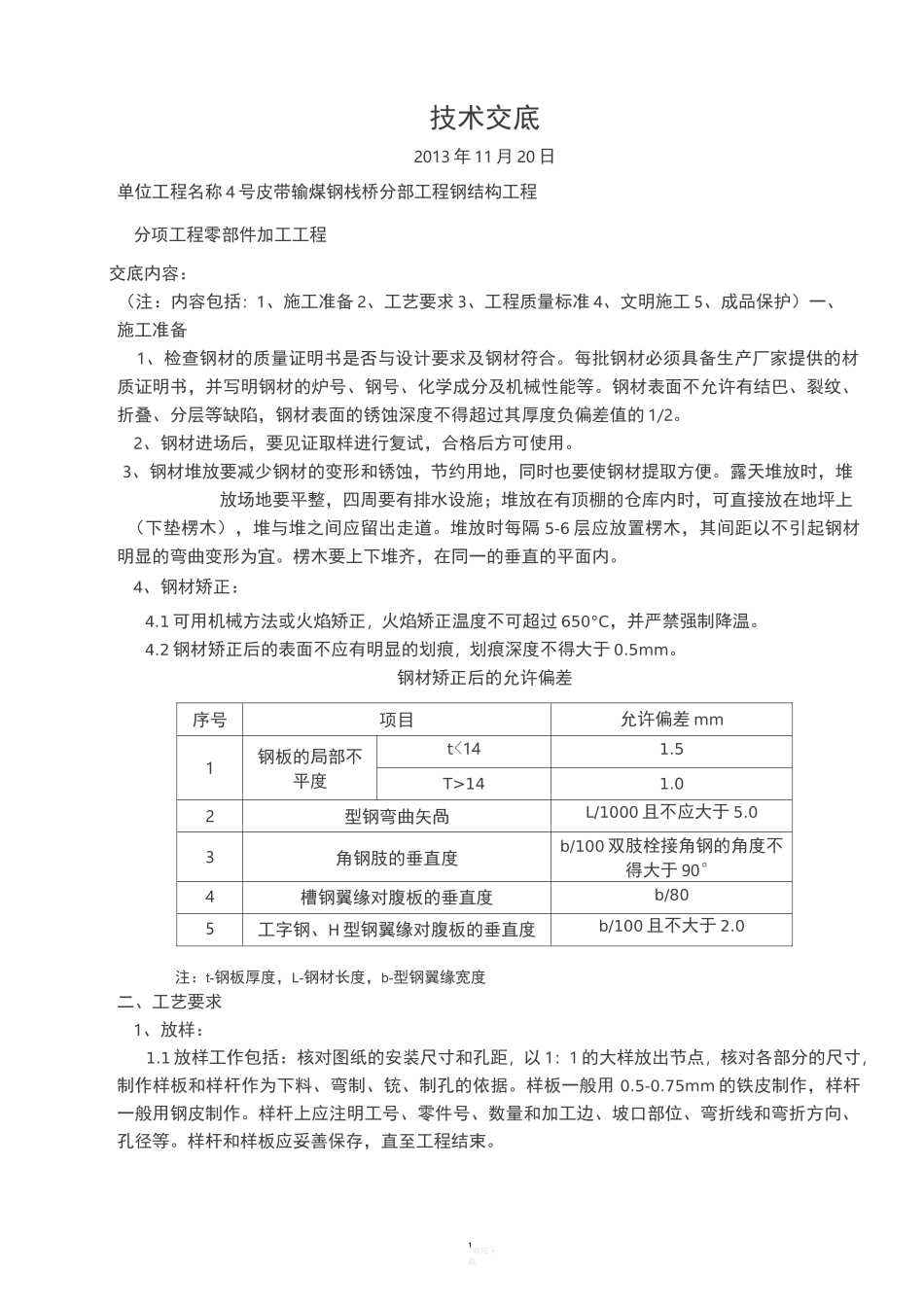

1欢迎下载技术交底2013 年 11 月 20 日单位工程名称 4 号皮带输煤钢栈桥分部工程钢结构工程分项工程零部件加工工程交底内容：（注：内容包括：1、施工准备 2、工艺要求 3、工程质量标准 4、文明施工 5、成品保护）一、施工准备1、检查钢材的质量证明书是否与设计要求及钢材符合。每批钢材必须具备生产厂家提供的材质证明书，并写明钢材的炉号、钢号、化学成分及机械性能等。钢材表面不允许有结巴、裂纹、折叠、分层等缺陷，钢材表面的锈蚀深度不得超过其厚度负偏差值的 1/2。2、钢材进场后，要见证取样进行复试，合格后方可使用。3、钢材堆放要减少钢材的变形和锈蚀，节约用地，同时也要使钢材提取方便。露天堆放时，堆放场地要平整，四周要有排水设施；堆放在有顶棚的仓库内时，可直接放在地坪上（下垫楞木），堆与堆之间应留出走道。堆放时每隔 5-6 层应放置楞木，其间距以不引起钢材明显的弯曲变形为宜。楞木要上下堆齐，在同一的垂直的平面内。4、钢材矫正：4.1 可用机械方法或火焰矫正，火焰矫正温度不可超过 650°C，并严禁强制降温。4.2 钢材矫正后的表面不应有明显的划痕，划痕深度不得大于 0.5mm。钢材矫正后的允许偏差序号项目允许偏差 mm1钢板的局部不平度t<141.5T>141.02型钢弯曲矢咼L/1000 且不应大于 5.03角钢肢的垂直度b/100 双肢栓接角钢的角度不得大于 90°4槽钢翼缘对腹板的垂直度b/805工字钢、H 型钢翼缘对腹板的垂直度b/100 且不大于 2.0注：t-钢板厚度，L-钢材长度，b-型钢翼缘宽度二、工艺要求1、放样：1.1 放样工作包括：核对图纸的安装尺寸和孔距，以 1：1 的大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铳、制孔的依据。样板一般用 0.5-0.75mm 的铁皮制作，样杆一般用钢皮制作。样杆上应注明工号、零件号、数量和加工边、坡口部位、弯折线和弯折方向、孔径等。样杆和样板应妥善保存，直至工程结束。2欢迎下载技术负责人施工员班组长技术交底2013 年 11 月 20 日技术负责人31.2 放样时，铳、刨的工件要考虑加工余量，焊接构件要按工艺要求放出焊接收缩量。按要求需要起拱的构件，放样时上、下弦应同时起拱，一般规定垂直杆的方向仍然垂直于水平线。1. 3 用作计量长度依据的钢盘尺应经授权的计量单位校核后方可使用，使用时按偏差卡的记录数值校对其误差数。2、号料2.1 号料时进一步检查核对材料，划出切割线，标出编号，根据配料单进行套裁，尽可能节约材料...
