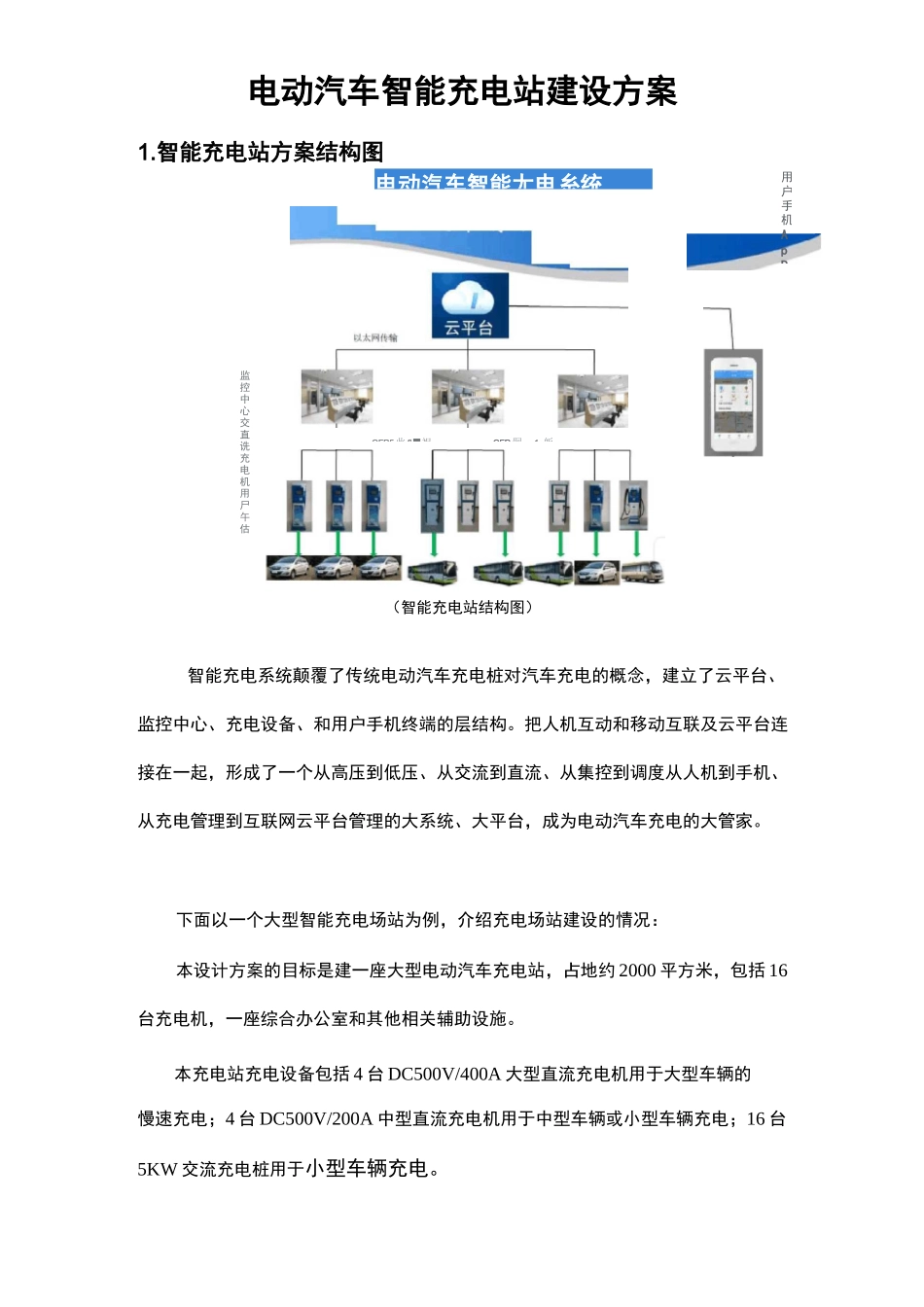

电动汽车智能尢电糸统监控中心交直诜充电机用尸午估电动汽车智能充电站建设方案1.智能充电站方案结构图（智能充电站结构图）智能充电系统颠覆了传统电动汽车充电桩对汽车充电的概念，建立了云平台、监控中心、充电设备、和用户手机终端的层结构。把人机互动和移动互联及云平台连接在一起，形成了一个从高压到低压、从交流到直流、从集控到调度从人机到手机、从充电管理到互联网云平台管理的大系统、大平台，成为电动汽车充电的大管家。下面以一个大型智能充电场站为例，介绍充电场站建设的情况：本设计方案的目标是建一座大型电动汽车充电站，占地约 2000 平方米，包括 16台充电机，一座综合办公室和其他相关辅助设施。本充电站充电设备包括 4 台 DC500V/400A 大型直流充电机用于大型车辆的慢速充电；4 台 DC500V/200A 中型直流充电机用于中型车辆或小型车辆充电；16 台5KW 交流充电桩用于小型车辆充电。GFR 嗣.：1.皈GFR5 此 f|■袒用户手机ApP配电系统采用 1 台 1200kVA 干式非晶合金变压器，高压侧采用单路常供，单母线接线方式，低压侧采用单母线接线方式，同时设置低压备用电源。2 配置概算表配置单位数量配电系统10KV 配电柜台6~10变压器（800KVA）台2400V 配电柜台9有源滤波及无功补偿装置台1直流操作电源套1充电系统大型直流充电机套4中型直流充电机套4父流充电桩套16监控系统监控后台套1配电监控系统套1安防监控系统套1计量计费系统套1土建3 设计、施工时间安排序号内容时间备注1充电站整体初步规划方案5 天以现场 CAD 图纸为基础，注重布局、功能合理性、规范的规划2充电站规划调整5-7 天与相关部门进行协商，根据现场详细信息开展规划调整5施工图设计7 天在整体效果图确定后，进行现场施工图深化设计6现场土建施工60-70 天包括电缆挖沟、地面整平、配电间等建造、照明系统布置7户外广告系统设5-7 天户外广告整体设计，为广告发布审批计（与土建并行进行）做准备8户外广告系统市容绿化审批15 天（与土建并行进行）根据市容绿化规定提交广告发布申请书、施工结构图、广告画面、企业信息等相关资料，走审批流程9设备安装调试30 天根据土建施工情况，充电设备进场安装、调试10广告系统制作安装15 天广告画面设计、审批完成后，开始制作工作现场安装时间约 7 天11整体修整10 天现场清理，细部处理，地坪处理、划线等等12培训3 天（与整体修整并行进行）共计132-144 天4 详细配件表项目名称规格型号数...
