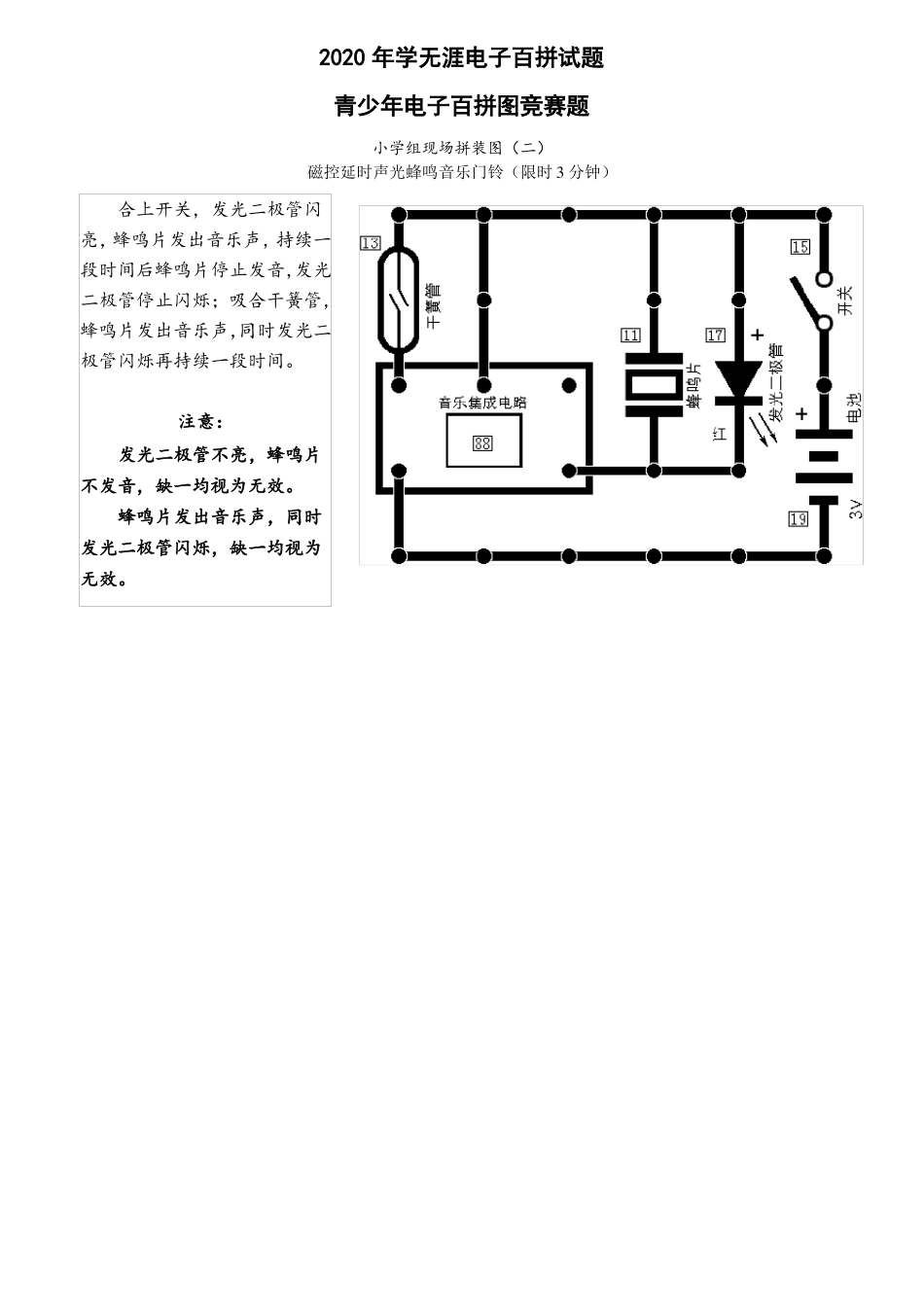

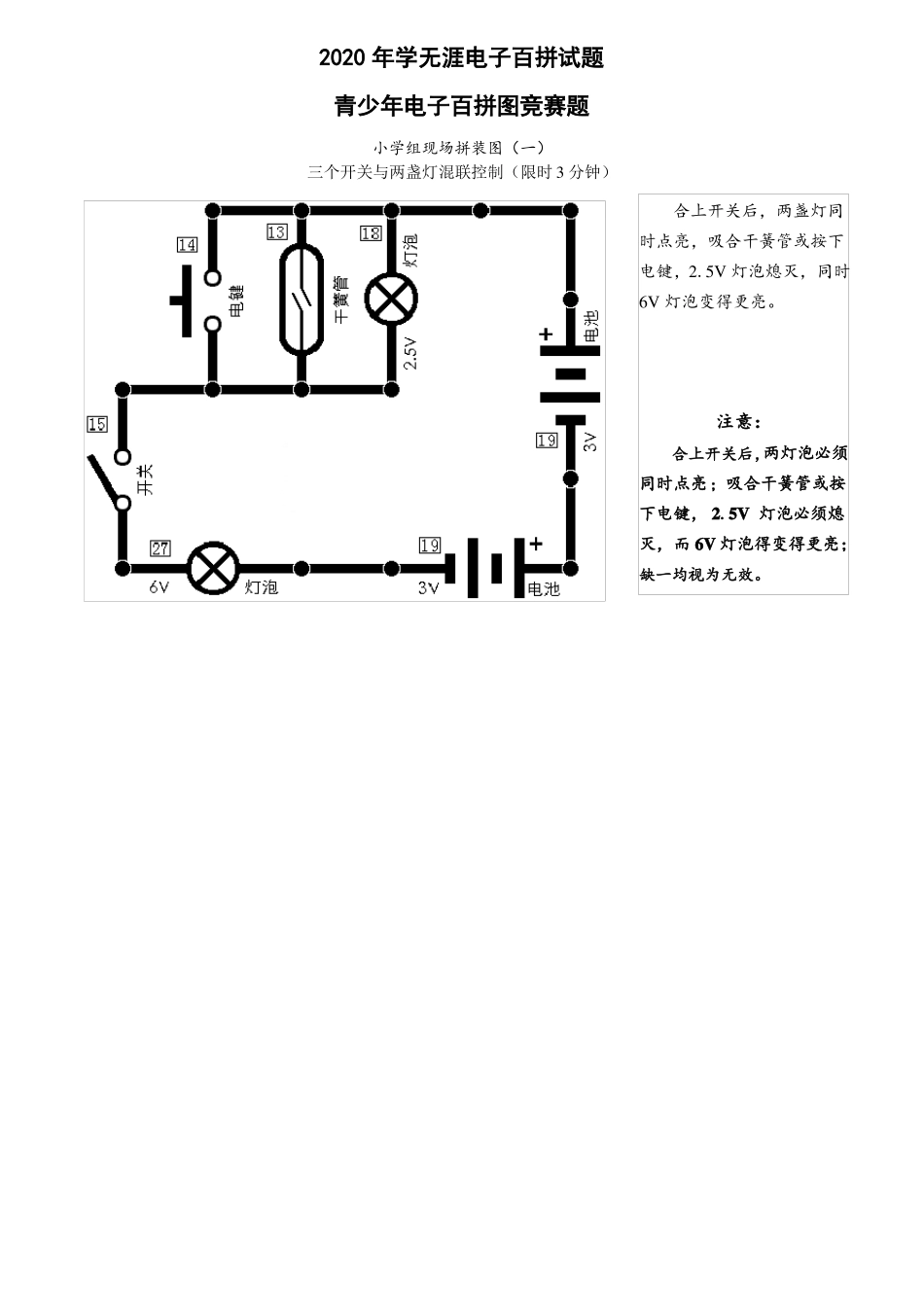

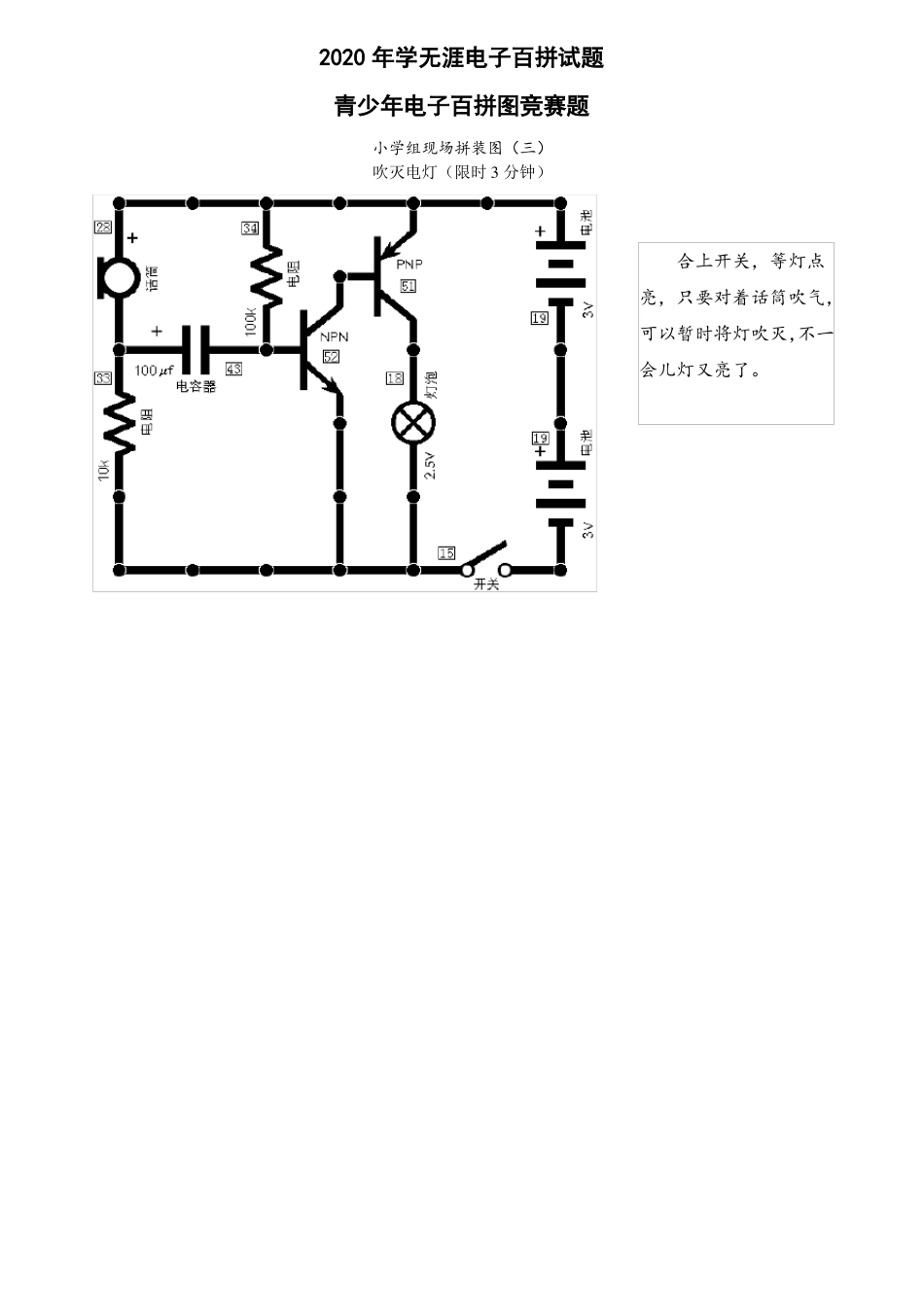

2020 年学无涯电子百拼试题青少年电子百拼图竞赛题小学组现场拼装图（一）三个开关与两盏灯混联控制（限时 3 分钟）合上开关后，两盏灯同时点亮，吸合干簧管或按下电键，2.5V 灯泡熄灭，同时6V 灯泡变得更亮。注意：合上开关后，两灯泡必须同时点亮；吸合干簧管或按下电键， 2.5V 灯泡必须熄灭，而 6V 灯泡得变得更亮；缺一均视为无效。2020 年学无涯电子百拼试题青少年电子百拼图竞赛题小学组现场拼装图（二）磁控延时声光蜂鸣音乐门铃（限时 3 分钟）合上开关，发光二极管闪亮，蜂鸣片发出音乐声，持续一段时间后蜂鸣片停止发音，发光二极管停止闪烁；吸合干簧管，蜂鸣片发出音乐声，同时发光二极管闪烁再持续一段时间。注意：发光二极管不亮，蜂鸣片不发音，缺一均视为无效。蜂鸣片发出音乐声，同时发光二极管闪烁，缺一均视为无效。2020 年学无涯电子百拼试题青少年电子百拼图竞赛题小学组现场拼装图（三）吹灭电灯（限时 3 分钟）合上开关，等灯点亮，只要对着话筒吹气，可以暂时将灯吹灭，不一会儿灯又亮了。2020 年学无涯电子百拼试题青少年电子百拼图竞赛题小学组现场拼装图（三）吹灭电灯（限时 3 分钟）合上开关，等灯点亮，只要对着话筒吹气，可以暂时将灯吹灭，不一会儿灯又亮了。2020 年学无涯电子百拼试题青少年电子百拼图竞赛题小学组创新拼装图（一）天黑报警警车声（限时 3 分钟）合上开关，用手遮挡光敏电阻，喇叭响起警车声。R1光敏电阻R2100kΩ电阻VTPNP 三极管IC报警集成电路BL喇叭S2开关GB3V 电池2020 年学无涯电子百拼试题青少年电子百拼图竞赛题小学组创新拼装图（二）音量可调的调幅中波收音机（限时 4 分钟）合上开关，调节可变电容器，并转动整机的方向，可以收听到中波电台广播，调节可变电阻可以调整音量大小。R1100k 电阻R210k 电阻R3可变电阻C1可变电容器C20.02μf 电容器C310μf 电容器C40.1μf 电容器L天线线圈IC1高频放大集成电路IC2功率放大集成电路BL喇叭S开关GB1、GB23V 电池
