20个案例风机风管设计问题要点

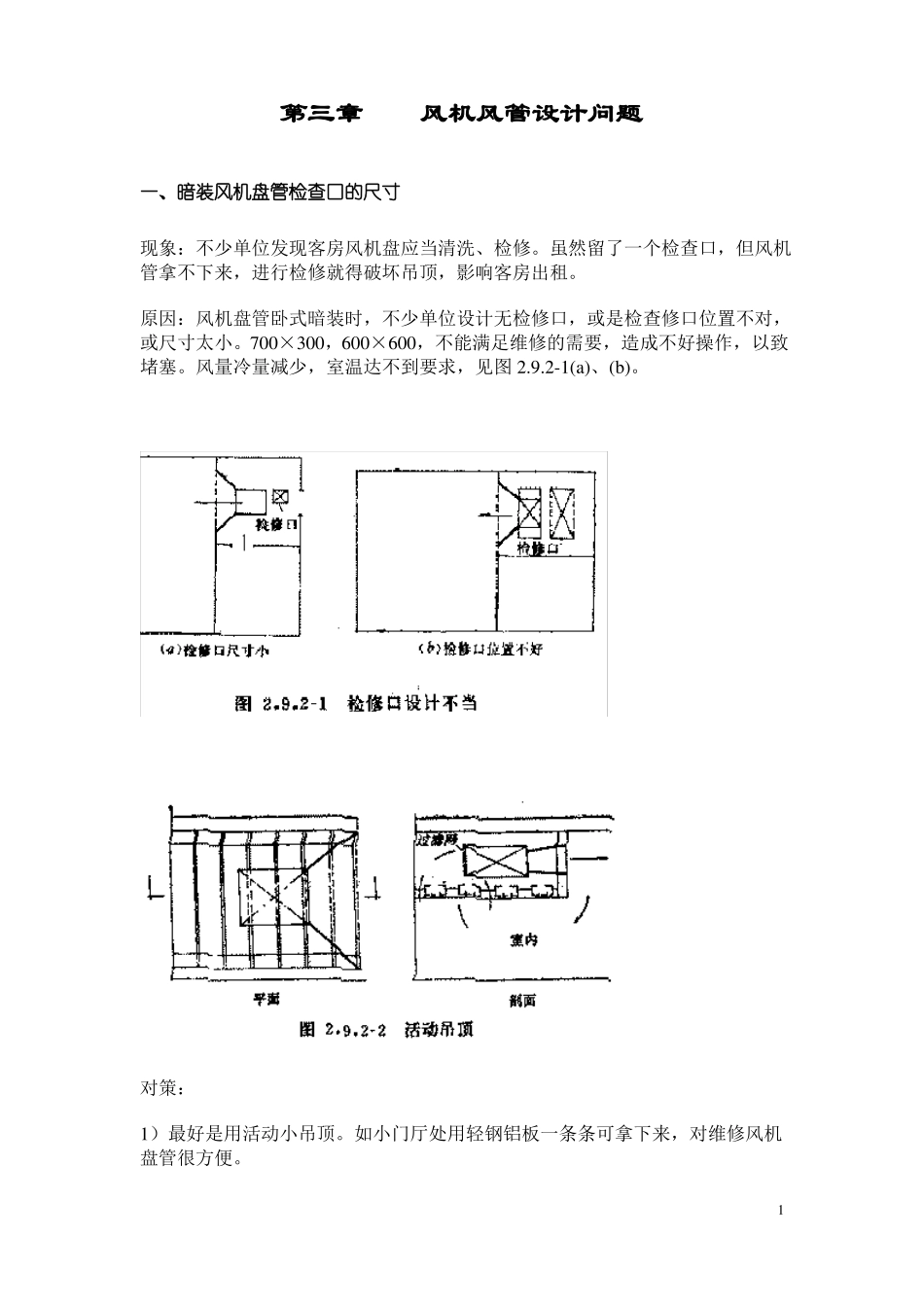

第三章风机风管设计问题一、暗装风机盘管检查口的尺寸现象：不少单位发现客房风机盘应当清洗、检修。虽然留了一个检查口，但风机管拿不下来，进行检修就得破坏吊顶，影响客房出租。原因：风机盘管卧式暗装时，不少单位设计无检修口，或是检查修口位置不对，或尺寸太小。700×300，600×600，不能满足维修的需要，造成不好操作，以致堵塞。风量冷量减少，室温达不到要求，见图 2.9.2-1(a)、(b)。对策：1）最好是用活动小吊顶。如小门厅处用轻钢铝板一条条可拿下来，对维修风机盘管很方便。12）也可以把吊顶分成几块，每块都可以拆下来。而回风口开在壁柜旁边等位置。如图 2.9.2-2。3）也有用合页像柜门一样，处理回风口的。4）检查口的大小应考虑其拆换方便。二、防振基础偏斜水泵产生噪声现象：吸入口径为 65mm 的水泵，钢架基础下设橡胶减振器，如图 2.6.3-1(a)，投入运行一个月后，水泵的噪声，振动开始产生。一端橡胶压下比另一端多 2mm。水泵的电机联轴器偏移，振动加剧，直至挠坏。原因：水泵的进出水立管的吊架位置不妥，使管道及阀门的重量压在水泵上，故泵一侧的重量大于电机一侧，将橡胶减振器压扁，使水泵的轴偏移。振动噪声随之而来，以致不能正常运转。对策：将管道的支吊架移至立管拐弯处，并将钢架上增加重量，以求稳定。如图2.6.3-1(b)。三、分体式空调机的风冷冷凝器失效现象：某用户发现室外温度35℃，而室内温度高达28~30℃，热得受不了。于是不得不检查空调系统，为什么冷不下来？本例主要是风冷冷凝器的原因。原因：风冷冷凝器选配不当。冷凝器规格和尺寸的选用是否恰当，就看它能否将制冷剂中的蒸发和压缩热都排除出去。如果冷凝(或压力)升高，则说明冷凝器不2能把全部蒸发和压缩热从制冷剂中排除出去，使系统制冷量下降。更有甚者会使压缩机的排气压力升高，压缩机的耗能量和压缩热增大，有导致损坏压缩机的可能。反之，若风冷冷凝器选得有一定余量，则冷凝温度会较低，以致压缩机的排气压力也相应降低，而压缩机便能压送更多的制冷剂。为此有人建议确定冷凝器的尺寸时，宜采用 11℃的温差以代替标准的 16.7~22.2℃的温差。而一般的空调系统中压缩机的排气温度与风冷冷凝器的空气人口温度之差最好在 11.1~13.9℃之间，千万不要超过 22.2℃。超过此值在任何情况下都会引起严重的问题。风冷冷凝器应安装在通风良好且清洁的环境中，周围应为水泥地面，有树木防尘的地方。因为风冷冷凝器的盘管如在空气侧沾满污垢并被...
