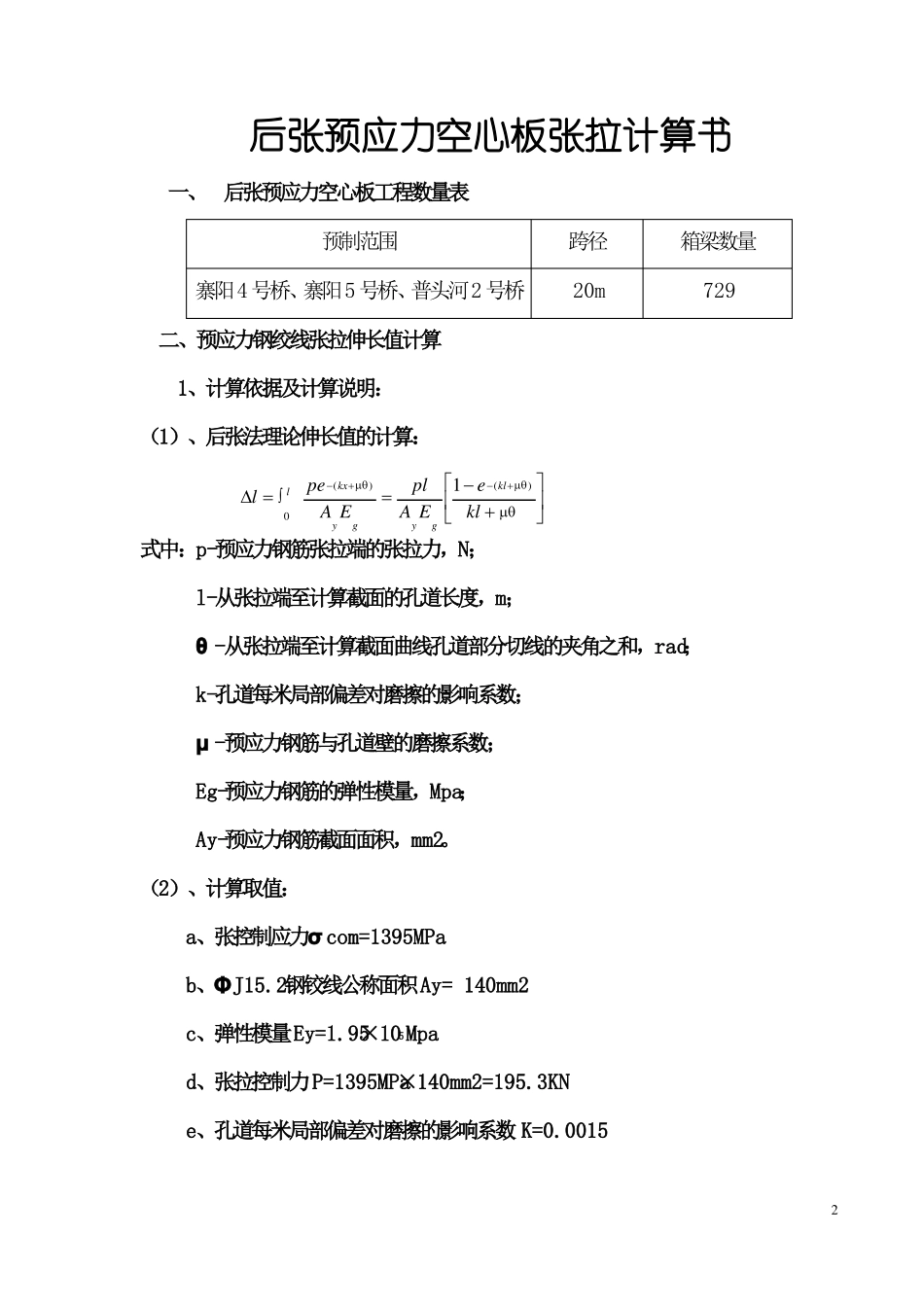

xxxxx 公路 37 标 20 米空心板后张预应力张拉计算书编制:审核:xxxxxxxxxxxxx 项目经理部xxxxx 年 xxx 月 xxxxx 日1后张预应力空心板张拉计算书一、 后张预应力空心板工程数量表预制范围跨径箱梁数量寨阳4号桥、寨阳5号桥、普头河2号桥20m729二、预应力钢绞线张拉伸长值计算1、计算依据及计算说明:(1)、后张法理论伸长值的计算:kx)l lpe(pl1 e(kl) 0AyEgAyEg kl 式中:p-预应力钢筋张拉端的张拉力,N;l-从张拉端至计算截面的孔道长度,m;θ -从张拉端至计算截面曲线孔道部分切线的夹角之和,rad;k-孔道每米局部偏差对磨擦的影响系数;μ -预应力钢筋与孔道壁的磨擦系数;Eg-预应力钢筋的弹性模量,Mpa;Ay-预应力钢筋截面面积,mm2。(2)、计算取值:a、张控制应力σ com=1395MPab、ΦJ15.2钢铰线公称面积Ay= 140mm2c、弹性模量Ey=1.95×105Mpad、张拉控制力P=1395MPa×140mm2=195.3KNe、孔道每米局部偏差对磨擦的影响系数 K=0.00152f、预应力钢筋与孔道壁的磨擦系数 μ =0.25g、锚具变形及钢筋回缩 6㎜2、计算详细过程(1)、中跨a、 N2预应力束板长19.4米、张拉端至计算截面即箱梁中心的孔道长度X=9.697m从张拉端至计算截面曲线孔道切线夹角之和:θ =5×π/180=0.08727 rad平均张拉力Pp=P(1-e- kx-μθ )/( kx+μ θ )=195.3×(1-e-0.0015×9.697-0.25×0.08727)0.0015×9.697+0.25×0.08727=191.792KNΔL=191.792×103×9.697×103/(140×1.95×105)=68.2mm总伸长值ΔL=68.2×2=136.4mmb、N1预应力束板长19.4米X=9.684平均张拉力Pp=192.210ΔL= 68.1 mm总伸长值ΔL=68.1×2=136.2mm(2)、边跨3a、N2预应力束板长19.6米、张拉端至计算截面即箱梁中心的孔道长度X=19.499/2m=9.7495mθ =5×π/180=0.08727rad平均张拉力 Pp=195.3×(1-e-0.0015×9.7495-0.25×0.08727)=191.784KN0.0015×9.7495-0.25×0.08727ΔL=191.784×103×9.7495×103/(140×1.95×105)=68.5mm总伸长值ΔL=68.5×2=137mmb、N1预应力束平均张拉力Pp=192.203KNΔL=68.5 mm总伸长值ΔL=68.5×2=137mm三、千斤顶压力与油表读数计算钢绞线张拉力与油表读数(20 米空心板 4 束)钢绞线规格:Φ 15.2标准值:1860MPa控制应力:1395MPa截面面积:140mm2钢绞张拉应力σ con(MPa)1 号千斤顶-4001 号2 号千斤顶-3153 号张拉压力表(2010.9.20)压力表线力 F根控制...
