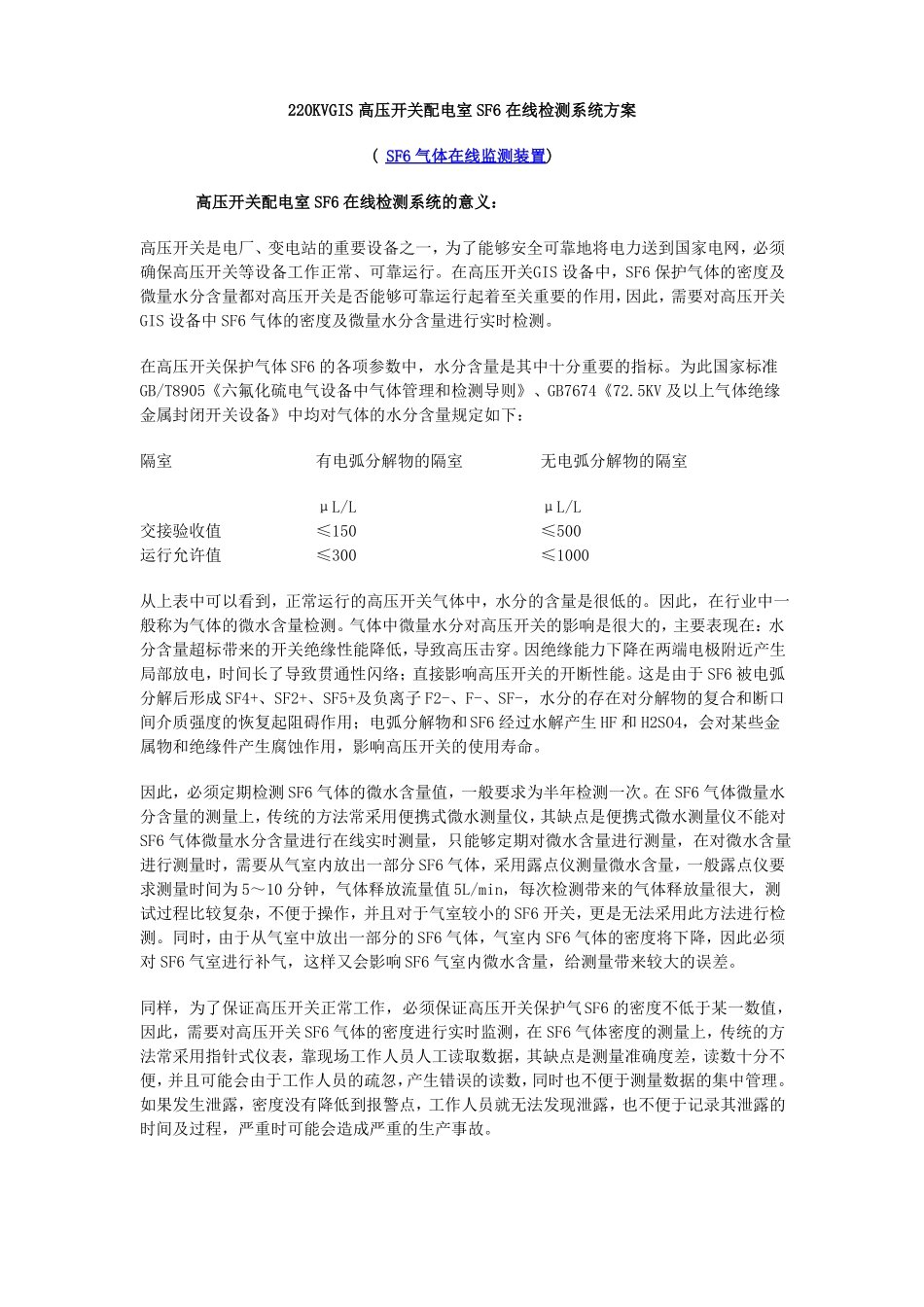

220KVGIS 高压开关配电室 SF6 在线检测系统方案( SF6 气体在线监测装置)高压开关配电室 SF6 在线检测系统的意义：高压开关是电厂、变电站的重要设备之一，为了能够安全可靠地将电力送到国家电网，必须确保高压开关等设备工作正常、可靠运行。在高压开关GIS 设备中，SF6 保护气体的密度及微量水分含量都对高压开关是否能够可靠运行起着至关重要的作用，因此，需要对高压开关GIS 设备中 SF6 气体的密度及微量水分含量进行实时检测。在高压开关保护气体 SF6 的各项参数中，水分含量是其中十分重要的指标。为此国家标准GB/T8905《六氟化硫电气设备中气体管理和检测导则》、GB7674《72.5KV 及以上气体绝缘金属封闭开关设备》中均对气体的水分含量规定如下：隔室有电弧分解物的隔室μL/L≤150≤300无电弧分解物的隔室μL/L≤500≤1000交接验收值运行允许值从上表中可以看到，正常运行的高压开关气体中，水分的含量是很低的。因此，在行业中一般称为气体的微水含量检测。气体中微量水分对高压开关的影响是很大的，主要表现在：水分含量超标带来的开关绝缘性能降低，导致高压击穿。因绝缘能力下降在两端电极附近产生局部放电，时间长了导致贯通性闪络；直接影响高压开关的开断性能。这是由于 SF6 被电弧分解后形成 SF4+、SF2+、SF5+及负离子 F2-、F-、SF-，水分的存在对分解物的复合和断口间介质强度的恢复起阻碍作用；电弧分解物和SF6 经过水解产生 HF 和 H2SO4，会对某些金属物和绝缘件产生腐蚀作用，影响高压开关的使用寿命。因此，必须定期检测 SF6 气体的微水含量值，一般要求为半年检测一次。在 SF6 气体微量水分含量的测量上，传统的方法常采用便携式微水测量仪，其缺点是便携式微水测量仪不能对SF6 气体微量水分含量进行在线实时测量，只能够定期对微水含量进行测量，在对微水含量进行测量时，需要从气室内放出一部分 SF6 气体，采用露点仪测量微水含量，一般露点仪要求测量时间为 5～10 分钟，气体释放流量值 5L/min，每次检测带来的气体释放量很大，测试过程比较复杂，不便于操作，并且对于气室较小的 SF6 开关，更是无法采用此方法进行检测。同时，由于从气室中放出一部分的 SF6 气体，气室内 SF6 气体的密度将下降，因此必须对 SF6 气室进行补气，这样又会影响 SF6 气室内微水含量，给测量带来较大的误差。同样，为了保证高压开关正常工作，必须保证高压开关保护气SF6 的密度不低于某一数值，因此...
