220KV架线放紧线施工技术要点

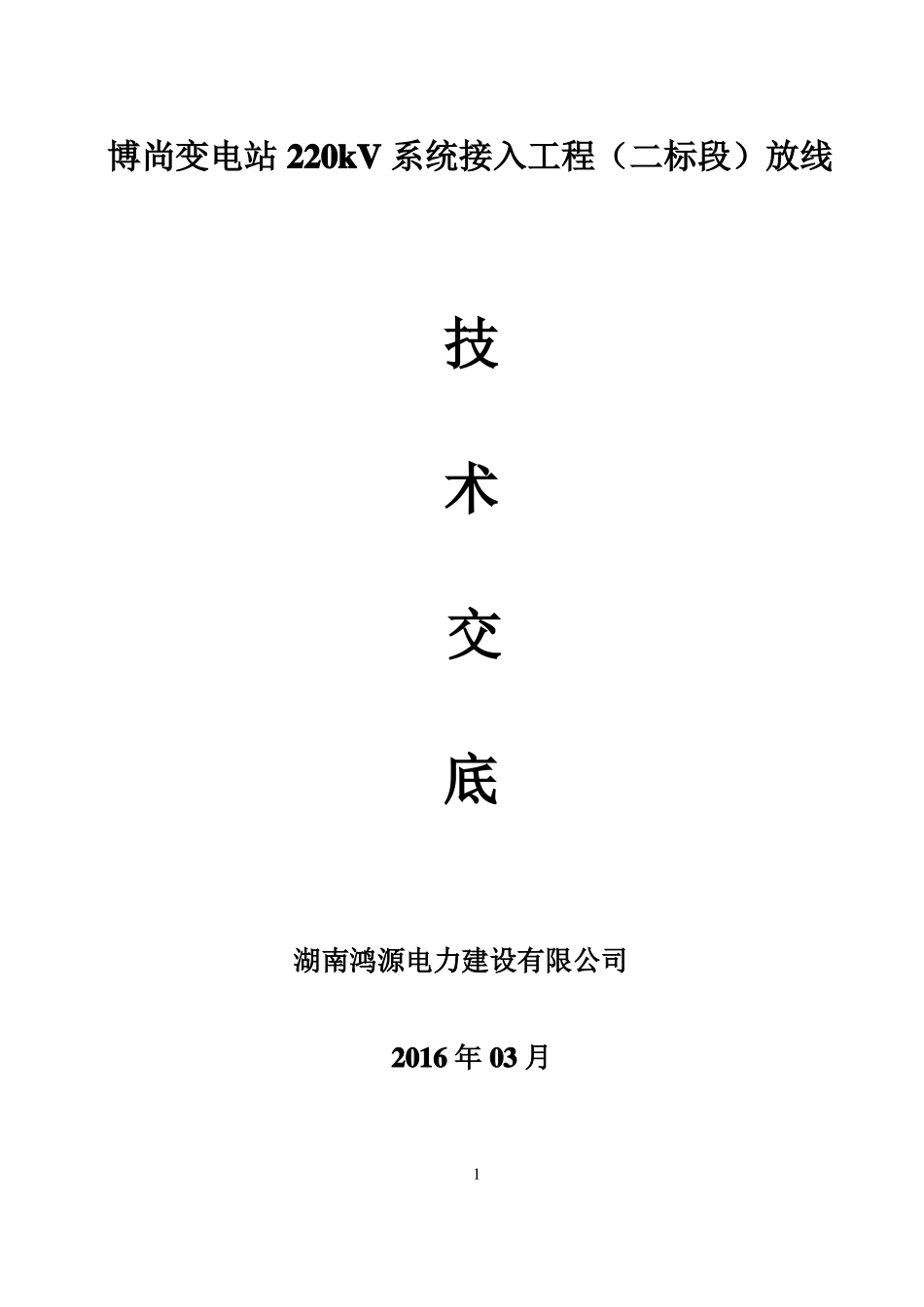

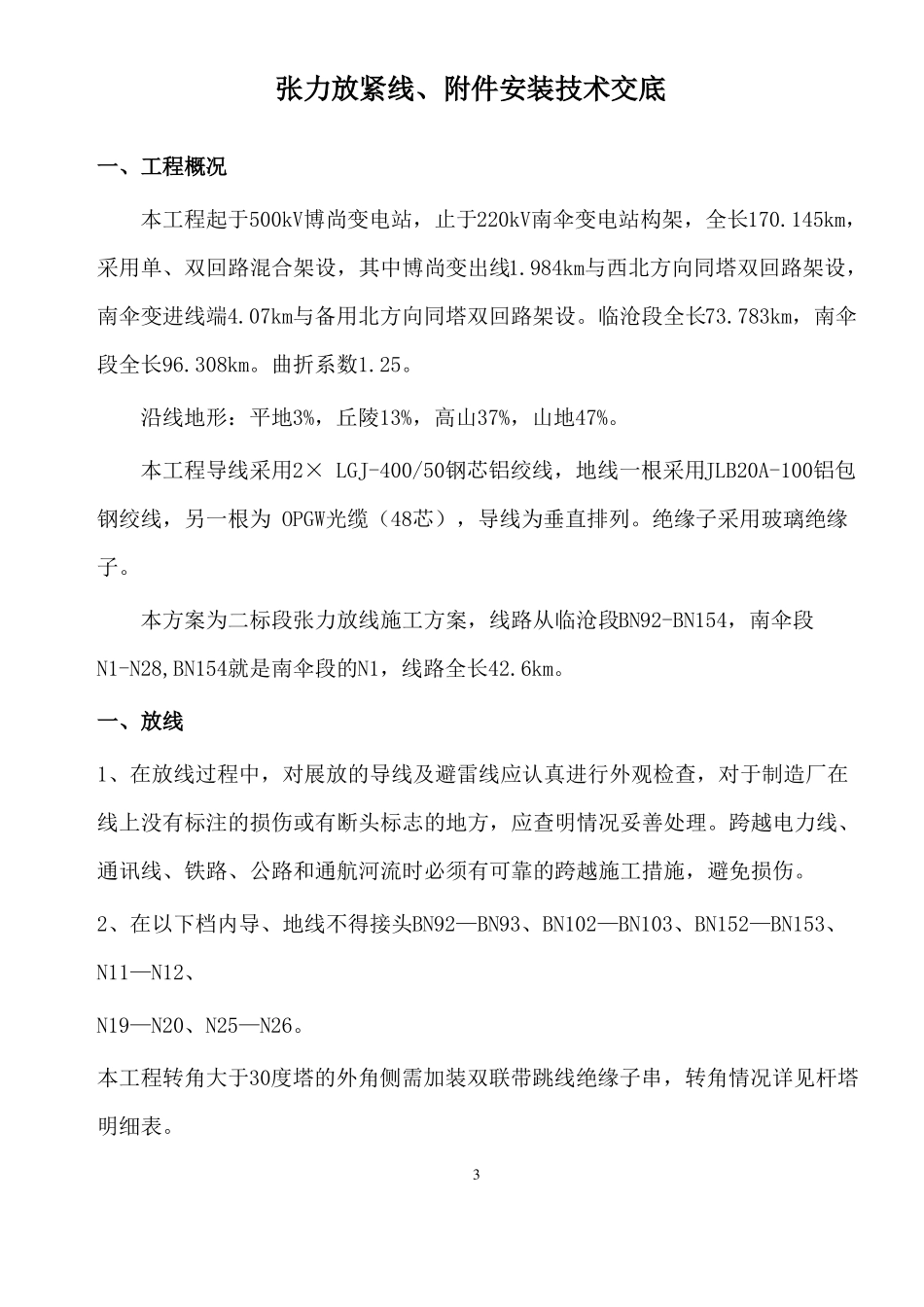

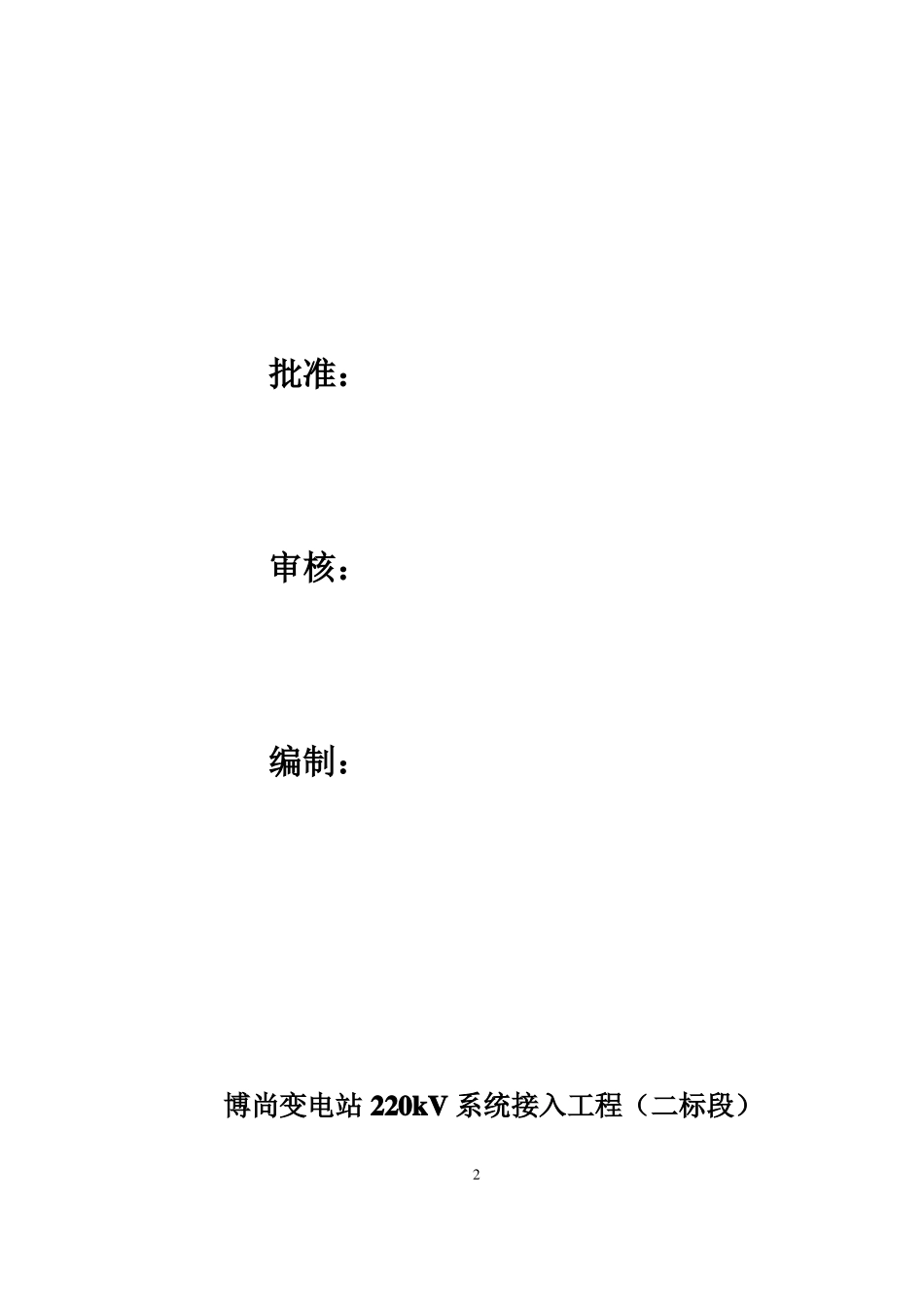

博尚变电站 220kV 系统接入工程（二标段）放线技术交底湖南鸿源电力建设有限公司2016 年 03 月1批准：审核：编制：博尚变电站 220kV 系统接入工程（二标段）2张力放紧线、附件安装技术交底一、工程概况本工程起于500kV博尚变电站，止于220kV南伞变电站构架，全长170.145km，采用单、双回路混合架设，其中博尚变出线1.984km与西北方向同塔双回路架设，南伞变进线端4.07km与备用北方向同塔双回路架设。临沧段全长73.783km，南伞段全长96.308km。曲折系数1.25。沿线地形：平地3%，丘陵13%，高山37%，山地47%。本工程导线采用2× LGJ-400/50钢芯铝绞线，地线一根采用JLB20A-100铝包钢绞线，另一根为 OPGW光缆（48芯），导线为垂直排列。绝缘子采用玻璃绝缘子。本方案为二标段张力放线施工方案，线路从临沧段BN92-BN154，南伞段N1-N28,BN154就是南伞段的N1，线路全长42.6km。一、放线1、在放线过程中，对展放的导线及避雷线应认真进行外观检查，对于制造厂在线上没有标注的损伤或有断头标志的地方，应查明情况妥善处理。跨越电力线、通讯线、铁路、公路和通航河流时必须有可靠的跨越施工措施，避免损伤。2、在以下档内导、地线不得接头BN92—BN93、BN102—BN103、BN152—BN153、N11—N12、N19—N20、N25—N26。本工程转角大于30度塔的外角侧需加装双联带跳线绝缘子串，转角情况详见杆塔明细表。3本工程“干字型”转角塔，中相跳线支架安装于转角内侧，直线耐张塔，中相跳线支架安装于前进方向的右侧。3、南伞段N1、N4大号侧绝缘子串倒挂、N17小号侧绝缘子串倒挂、N19大号侧绝缘子串倒挂;临沧段BN95、BN118、BN126、BN132大号侧绝缘子串倒挂，BN103、BN122、BN138、BN147、BN151、BN154小号侧绝缘子串倒挂。4、 放线滑车的使用应符合下列规定；4.1轮槽尺寸及所用材料应与导线或避雷线相适应，保证导线或避雷线通过时不受损伤。4.2、轮槽的轮径展放导线时应符合国家现行标准《放线滑轮直径与槽形》的规定，当采用镀锌钢绞线作避雷线展放时，其滑车轮槽底部的轮径与所放钢绞线直径之比不宜小于15。4.3、对于垂直档距较大处的放线滑车，应进行验算，必要时应采用特制的结构；4.4、滑车应采用滚动轴承，要妥善保管，不得摔碰，使用前应检查并确保其转动灵活。4.5、每相导线展放到最后 50 米时，牵引场应通知张力场将导线的张力逐渐加到紧线张力的 75％左右，以减少导线余线，每相导线放完，在牵引机前按序将导线进行地面临锚，在锚线架上锚固时...
