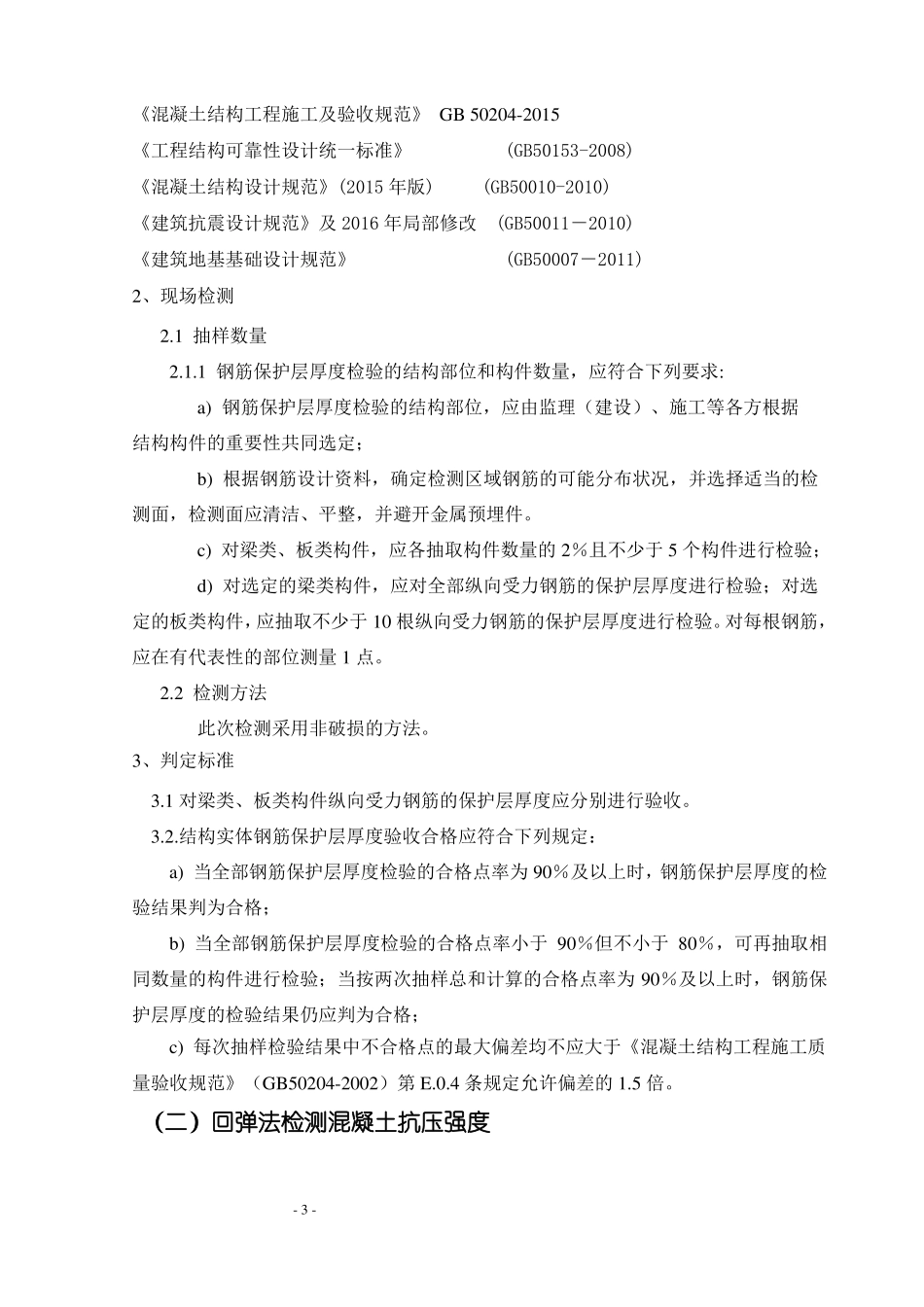

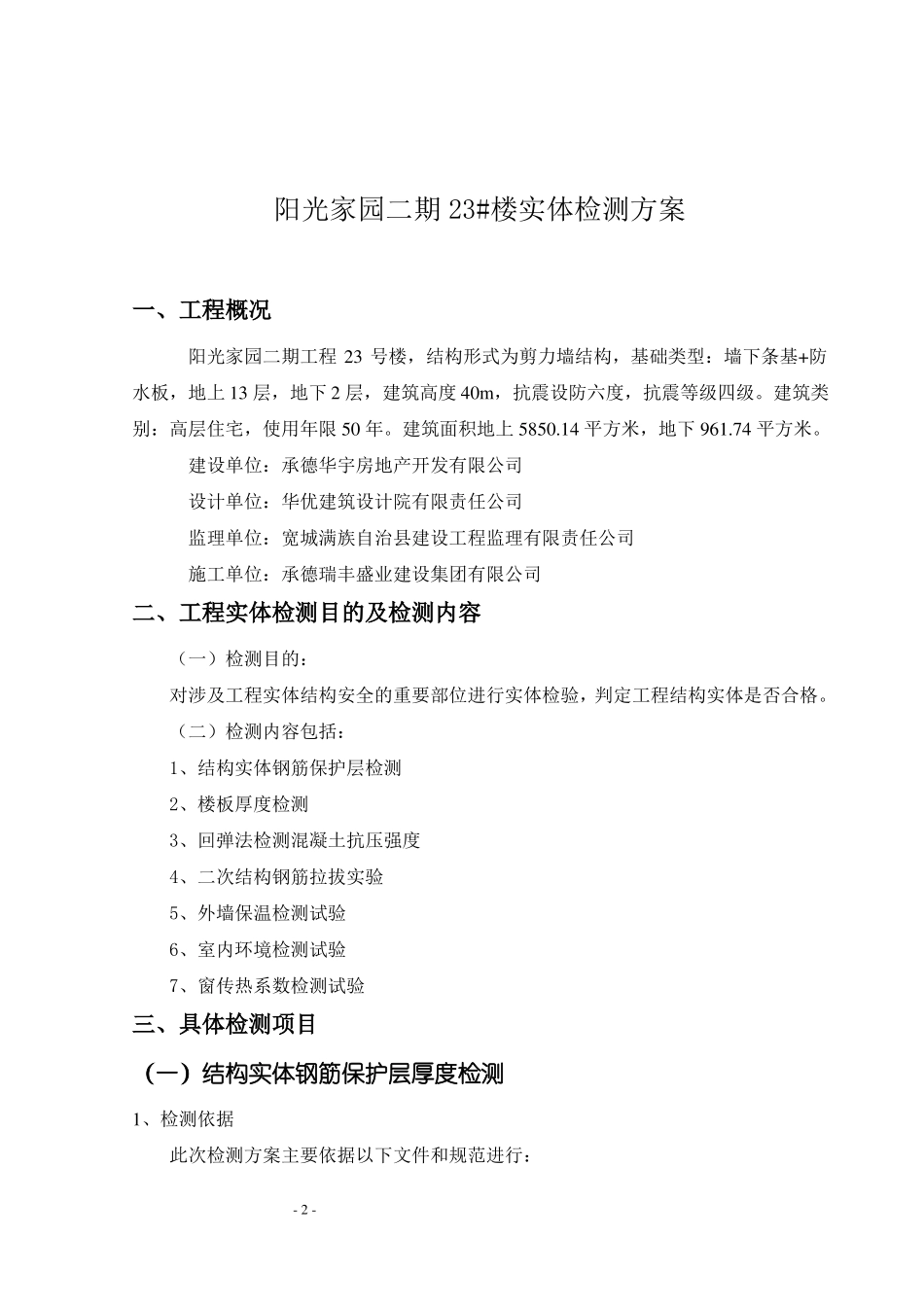

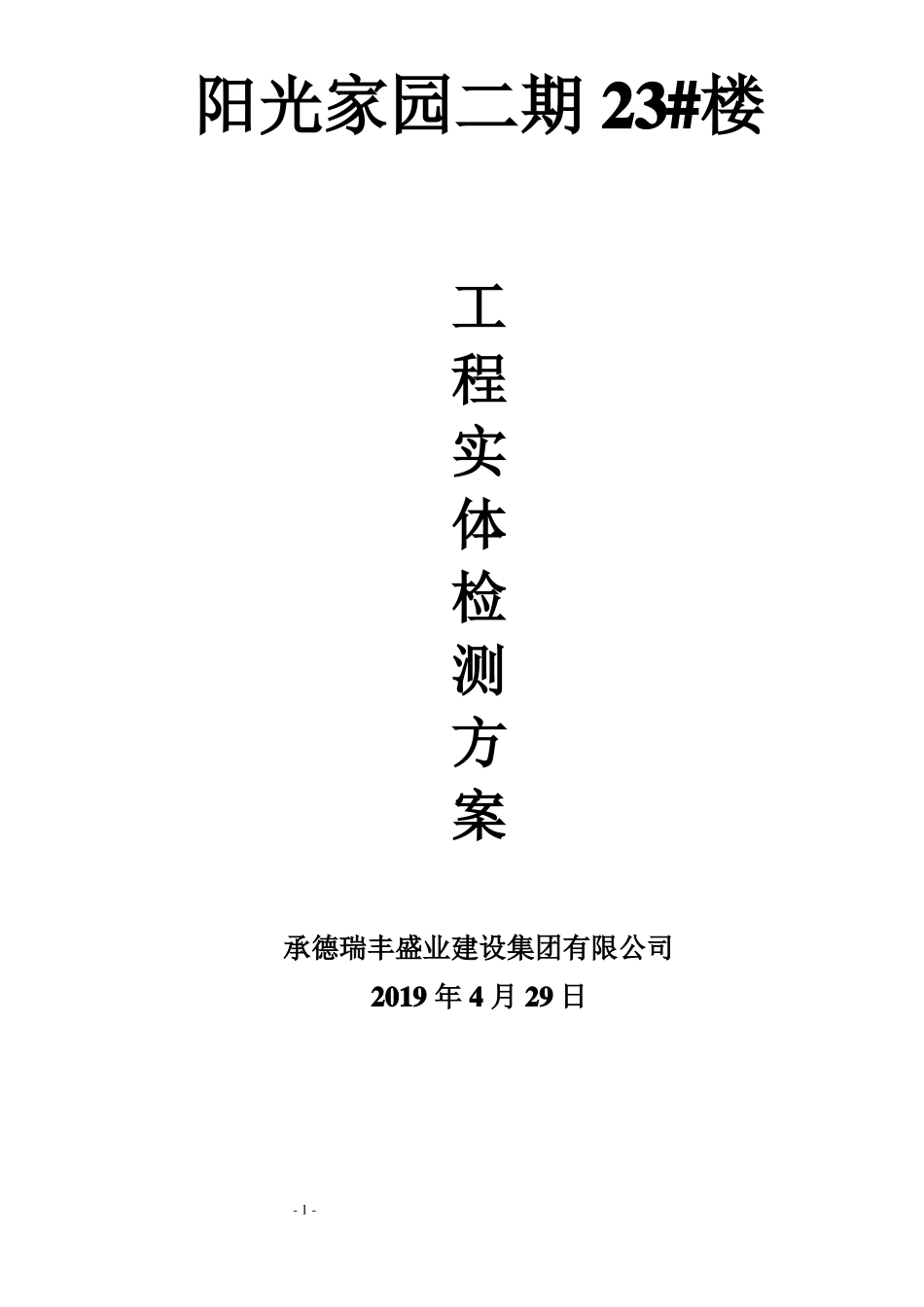

阳光家园二期 23#楼工程实体检测方案承德瑞丰盛业建设集团有限公司2019 年 4 月 29 日- 1 -阳光家园二期 23#楼实体检测方案一、工程概况阳光家园二期工程 23 号楼，结构形式为剪力墙结构，基础类型：墙下条基+防水板，地上 13 层，地下 2 层，建筑高度 40m，抗震设防六度，抗震等级四级。建筑类别：高层住宅，使用年限 50 年。建筑面积地上 5850.14 平方米，地下 961.74 平方米。建设单位：承德华宇房地产开发有限公司设计单位：华优建筑设计院有限责任公司监理单位：宽城满族自治县建设工程监理有限责任公司施工单位：承德瑞丰盛业建设集团有限公司二、工程实体检测目的及检测内容（一）检测目的：对涉及工程实体结构安全的重要部位进行实体检验，判定工程结构实体是否合格。（二）检测内容包括：1、结构实体钢筋保护层检测2、楼板厚度检测3、回弹法检测混凝土抗压强度4、二次结构钢筋拉拔实验5、外墙保温检测试验6、室内环境检测试验7、窗传热系数检测试验三、具体检测项目（一）结构实体钢筋保护层厚度检测1、检测依据此次检测方案主要依据以下文件和规范进行：- 2 -《混凝土结构工程施工及验收规范》 GB 50204-2015《工程结构可靠性设计统一标准》 (GB50153-2008)《混凝土结构设计规范》(2015 年版) (GB50010-2010)《建筑抗震设计规范》及 2016 年局部修改 (GB50011－2010)《建筑地基基础设计规范》 (GB50007－2011)2、现场检测2.1 抽样数量2.1.1 钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求:a) 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；b) 根据钢筋设计资料，确定检测区域钢筋的可能分布状况，并选择适当的检测面，检测面应清洁、平整，并避开金属预埋件。c) 对梁类、板类构件，应各抽取构件数量的 2％且不少于 5 个构件进行检验；d) 对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于 10 根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性的部位测量 1 点。2.2 检测方法此次检测采用非破损的方法。3、判定标准3.1 对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。3.2.结构实体钢筋保护层厚度验收合格应符合下列规定：a) 当全部钢筋保护层厚度检验的合格点率为 90％及以上时，钢筋保护层厚度的检验结果判为合格；b) 当全部钢筋保护层厚度检验的合格点...
