245涵洞钢筋加工技术交底

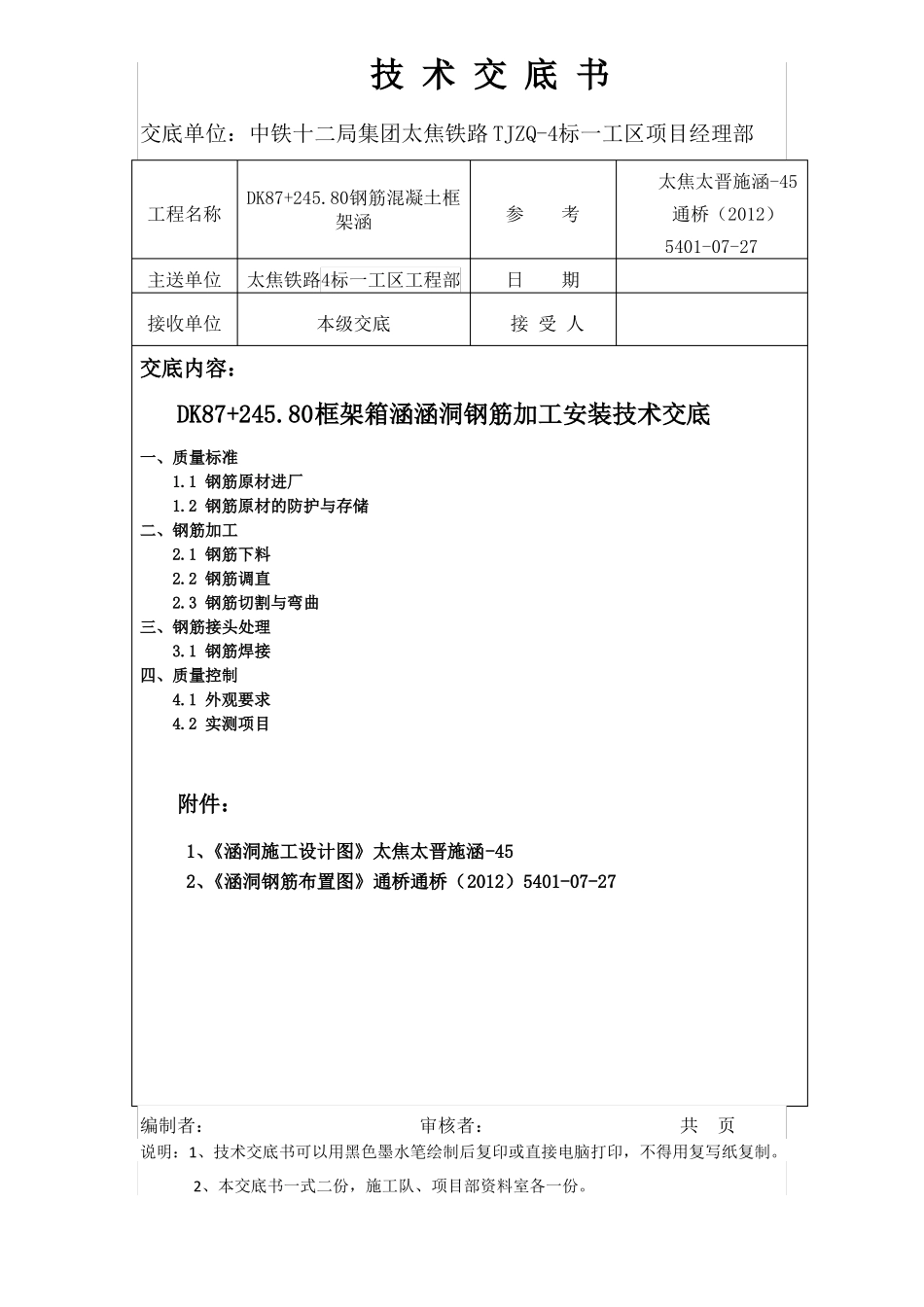

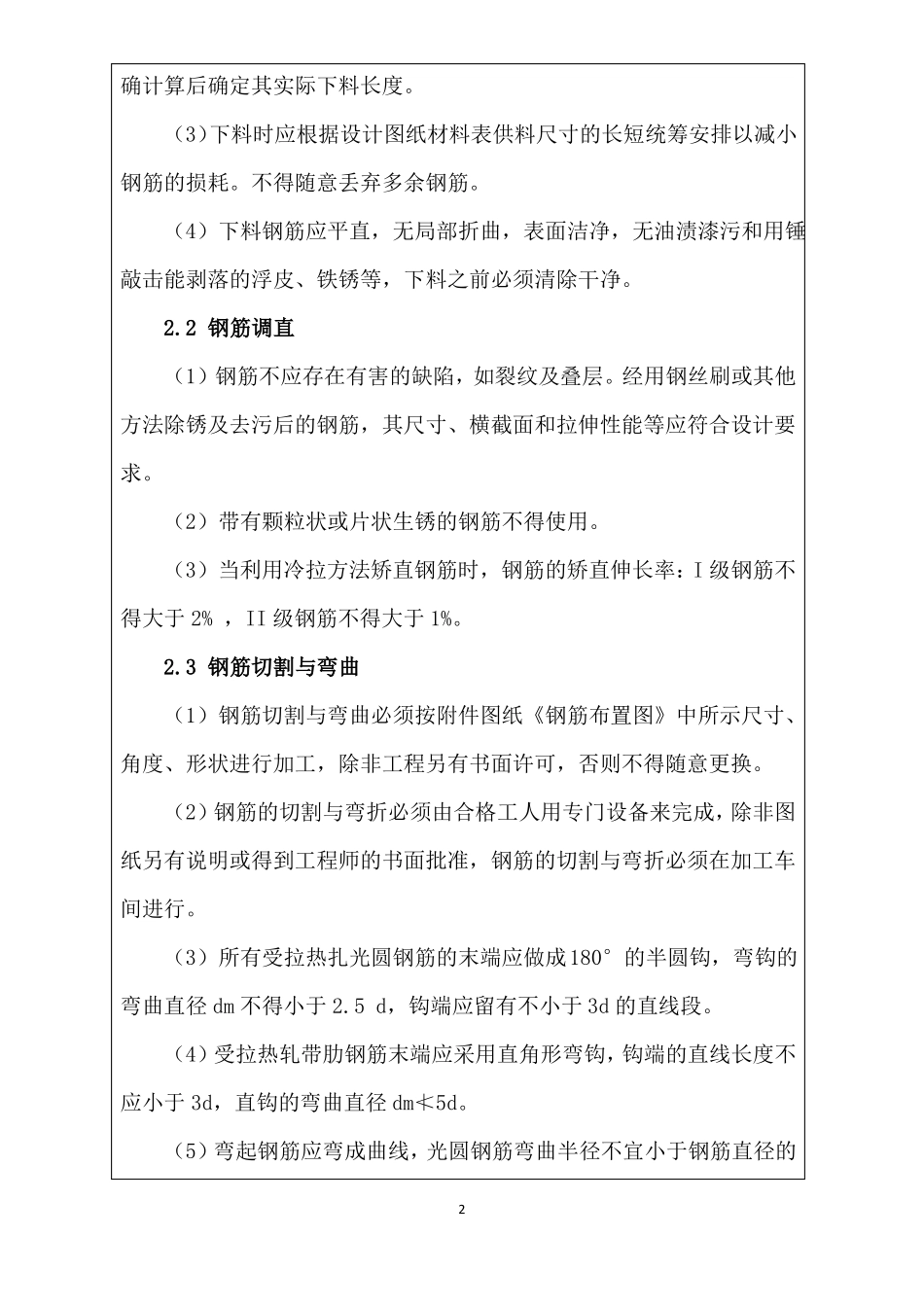

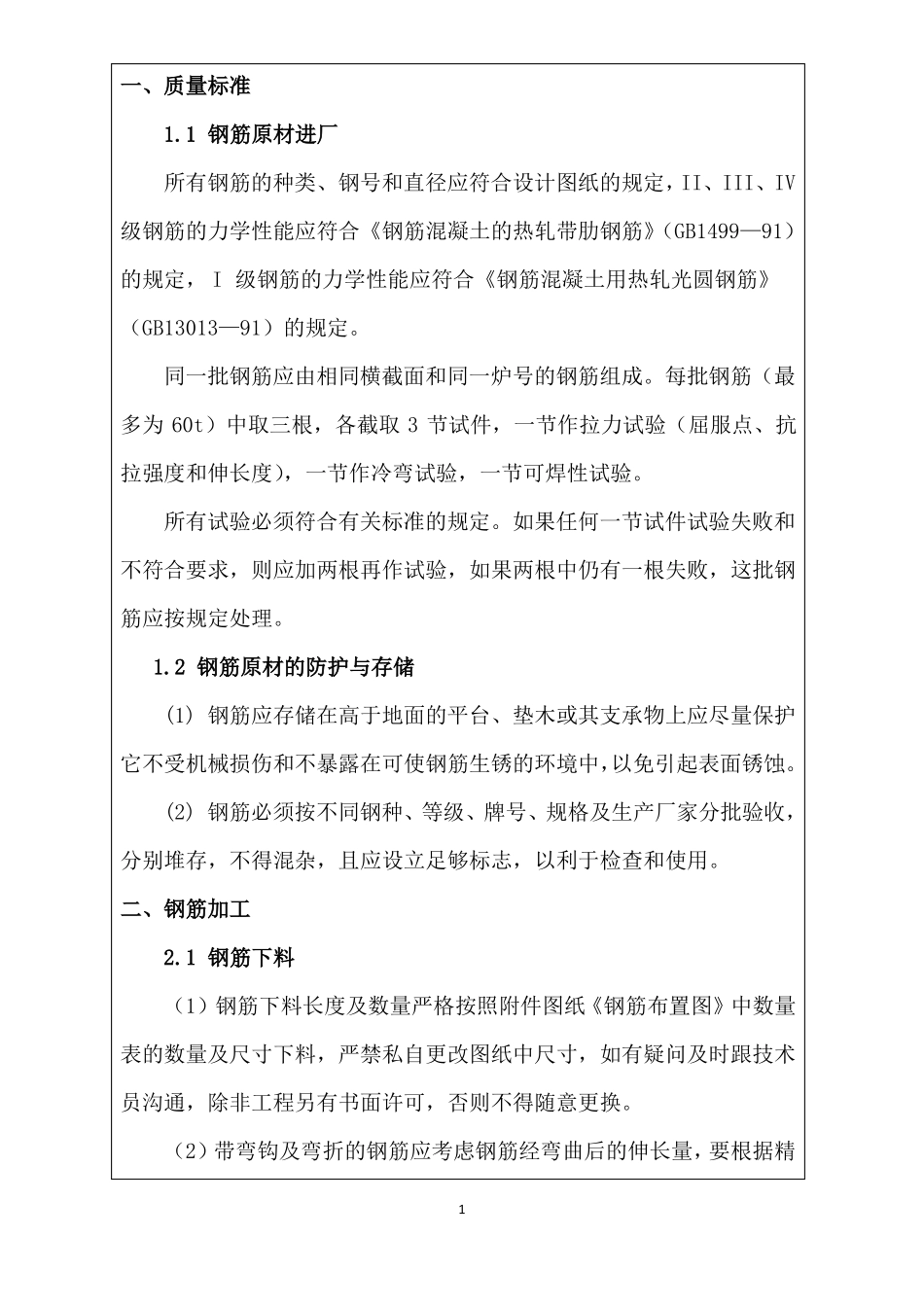

技 术 交 底 书交底单位：中铁十二局集团太焦铁路 TJZQ-4标一工区项目经理部DK87+245.80钢筋混凝土框工程名称架涵主送单位太焦铁路4标一工区工程部接收单位本级交底太焦太晋施涵-45参考通桥（2012）5401-07-27日期接 受 人交底内容：DK87+245.80框架箱涵涵洞钢筋加工安装技术交底一、质量标准1.1 钢筋原材进厂1.2 钢筋原材的防护与存储二、钢筋加工2.1 钢筋下料2.2 钢筋调直2.3 钢筋切割与弯曲三、钢筋接头处理3.1 钢筋焊接四、质量控制4.1 外观要求4.2 实测项目附件：1、《涵洞施工设计图》太焦太晋施涵-45 2、《涵洞钢筋布置图》通桥通桥（2012）5401-07-27编制者：审核者：共页说明：1、技术交底书可以用黑色墨水笔绘制后复印或直接电脑打印，不得用复写纸复制。2、本交底书一式二份，施工队、项目部资料室各一份。一、质量标准1.1 钢筋原材进厂所有钢筋的种类、钢号和直径应符合设计图纸的规定，II、III、IV级钢筋的力学性能应符合《钢筋混凝土的热轧带肋钢筋》（GB1499—91）的规定， I 级钢筋的力学性能应符合《钢筋混凝土用热轧光圆钢筋》（GB13013—91）的规定。同一批钢筋应由相同横截面和同一炉号的钢筋组成。每批钢筋（最多为 60t）中取三根，各截取 3 节试件，一节作拉力试验（屈服点、抗拉强度和伸长度），一节作冷弯试验，一节可焊性试验。所有试验必须符合有关标准的规定。如果任何一节试件试验失败和不符合要求，则应加两根再作试验，如果两根中仍有一根失败，这批钢筋应按规定处理。 1.2 钢筋原材的防护与存储(1) 钢筋应存储在高于地面的平台、垫木或其支承物上应尽量保护它不受机械损伤和不暴露在可使钢筋生锈的环境中，以免引起表面锈蚀。(2) 钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立足够标志，以利于检查和使用。二、钢筋加工2.1 钢筋下料（1）钢筋下料长度及数量严格按照附件图纸《钢筋布置图》中数量表的数量及尺寸下料，严禁私自更改图纸中尺寸，如有疑问及时跟技术员沟通，除非工程另有书面许可，否则不得随意更换。（2）带弯钩及弯折的钢筋应考虑钢筋经弯曲后的伸长量，要根据精1确计算后确定其实际下料长度。（3）下料时应根据设计图纸材料表供料尺寸的长短统筹安排以减小钢筋的损耗。不得随意丢弃多余钢筋。（4）下料钢筋应平直，无局部折曲，表面洁净，无油渍漆污和用锤敲击能剥落的浮皮、铁锈等，下料之前必须清除干净。2.2 钢筋调直（1...
