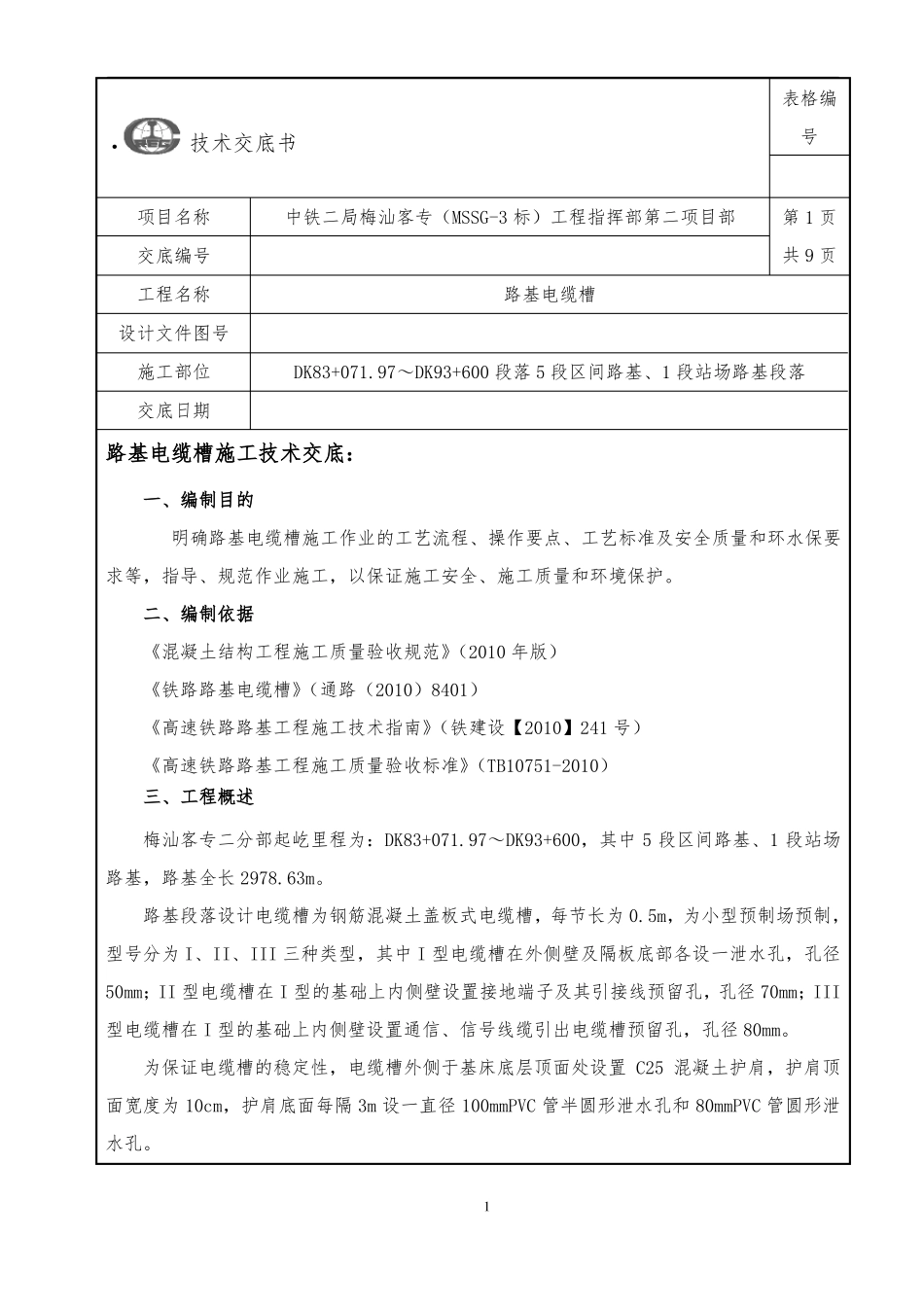

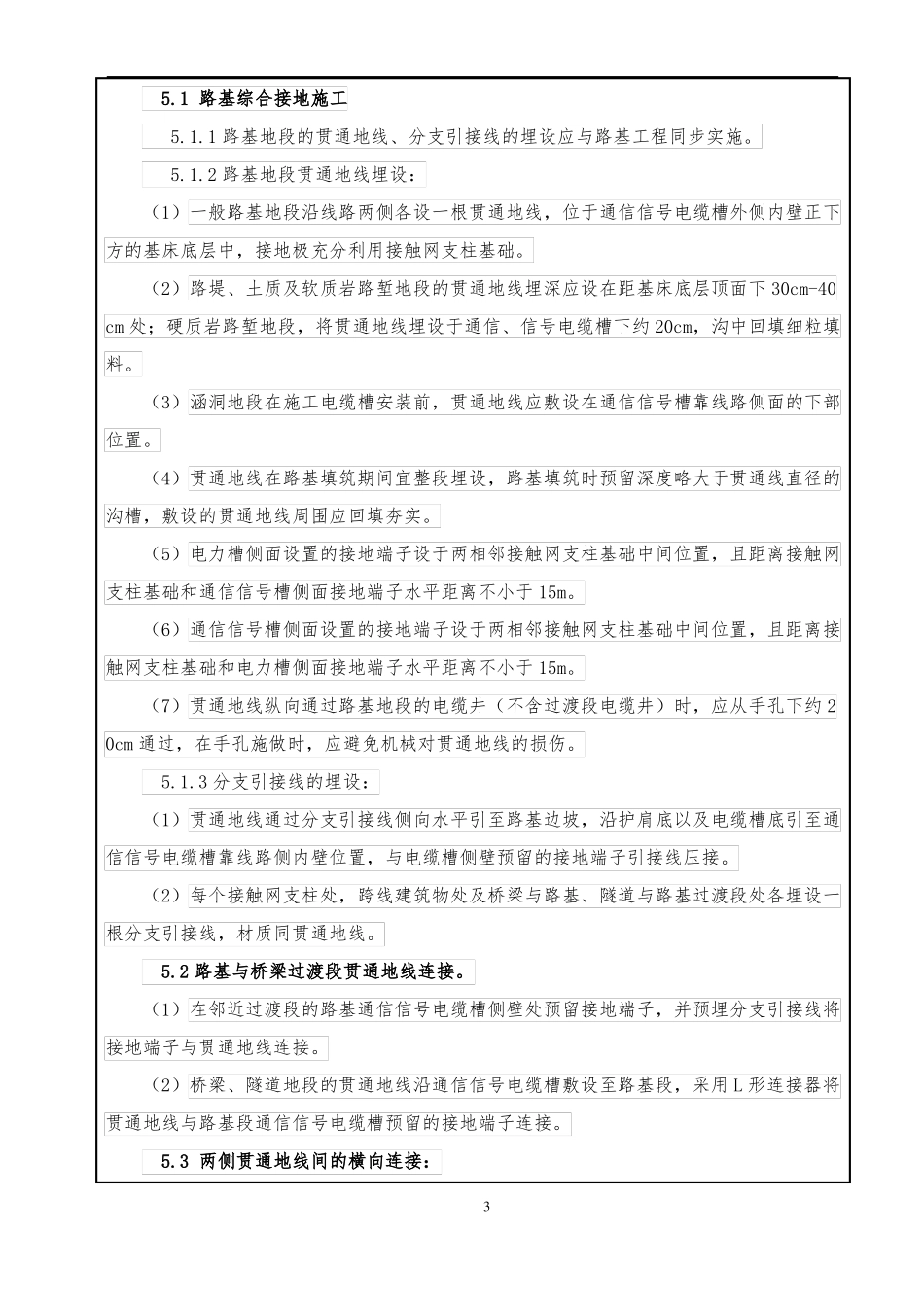

表格编·技术交底书号项目名称交底编号工程名称设计文件图号施工部位交底日期中铁二局梅汕客专（MSSG-3 标）工程指挥部第二项目部路基电缆槽DK83+071.97～DK93+600 段落 5 段区间路基、1 段站场路基段落第 1 页共 9 页路基电缆槽施工技术交底：一、编制目的明确路基电缆槽施工作业的工艺流程、操作要点、工艺标准及安全质量和环水保要求等，指导、规范作业施工，以保证施工安全、施工质量和环境保护。二、编制依据《混凝土结构工程施工质量验收规范》（2010 年版）《铁路路基电缆槽》（通路（2010）8401）《高速铁路路基工程施工技术指南》（铁建设【2010】241 号）《高速铁路路基工程施工质量验收标准》（TB10751-2010）三、工程概述梅汕客专二分部起屹里程为：DK83+071.97～DK93+600，其中 5 段区间路基、1 段站场路基，路基全长 2978.63m。路基段落设计电缆槽为钢筋混凝土盖板式电缆槽，每节长为 0.5m，为小型预制场预制，型号分为 I、II、III 三种类型，其中 I 型电缆槽在外侧壁及隔板底部各设一泄水孔，孔径50mm；II 型电缆槽在 I 型的基础上内侧壁设置接地端子及其引接线预留孔，孔径 70mm；III型电缆槽在 I 型的基础上内侧壁设置通信、信号线缆引出电缆槽预留孔，孔径 80mm。为保证电缆槽的稳定性，电缆槽外侧于基床底层顶面处设置 C25 混凝土护肩，护肩顶面宽度为 10cm，护肩底面每隔 3m 设一直径 100mmPVC 管半圆形泄水孔和 80mmPVC 管圆形泄水孔。1四、施工工序结束电缆槽施工工艺流程图 4.1、I 型盖板应用于一般地段电缆槽，II 型盖板为桥头路基电缆槽防盗盖板。其中I、II 型盖板根据是否设开启孔或设扣槽的个数又细分为两类。 4.2、I-2 型盖板每块设两个开启孔，开启孔应预制成孔，特殊条件下可现场集中或出厂前机械钻孔。设计采用盖板式电缆槽的地段，一般每隔 20 块 I-1 型盖板安装一块 I-2型盖板。 4.3、II-1 型盖板两端各设一个扣槽，II-2 型盖板每块一端设一个扣槽。设计采用防盗盖板时，防盗范围端头设一块 II-2 型盖板，其余采用 II-1 型盖板。 4.4、为了防止线缆被盗，桥头路基盖板式电缆槽 100m 范围内可采用以下措施防盗：桥头路基电缆槽盖板采用 M10 水泥砂浆进行固定封闭。防盗措施应在所有线缆敷设完成后进行，发现破损应及时维修。五、施工方法2施工准备测量放线机具就位钢筋制作切割电缆槽位预制电缆槽基底压实检测槽顶处理节间接口处理铺设土工布及排水层...
