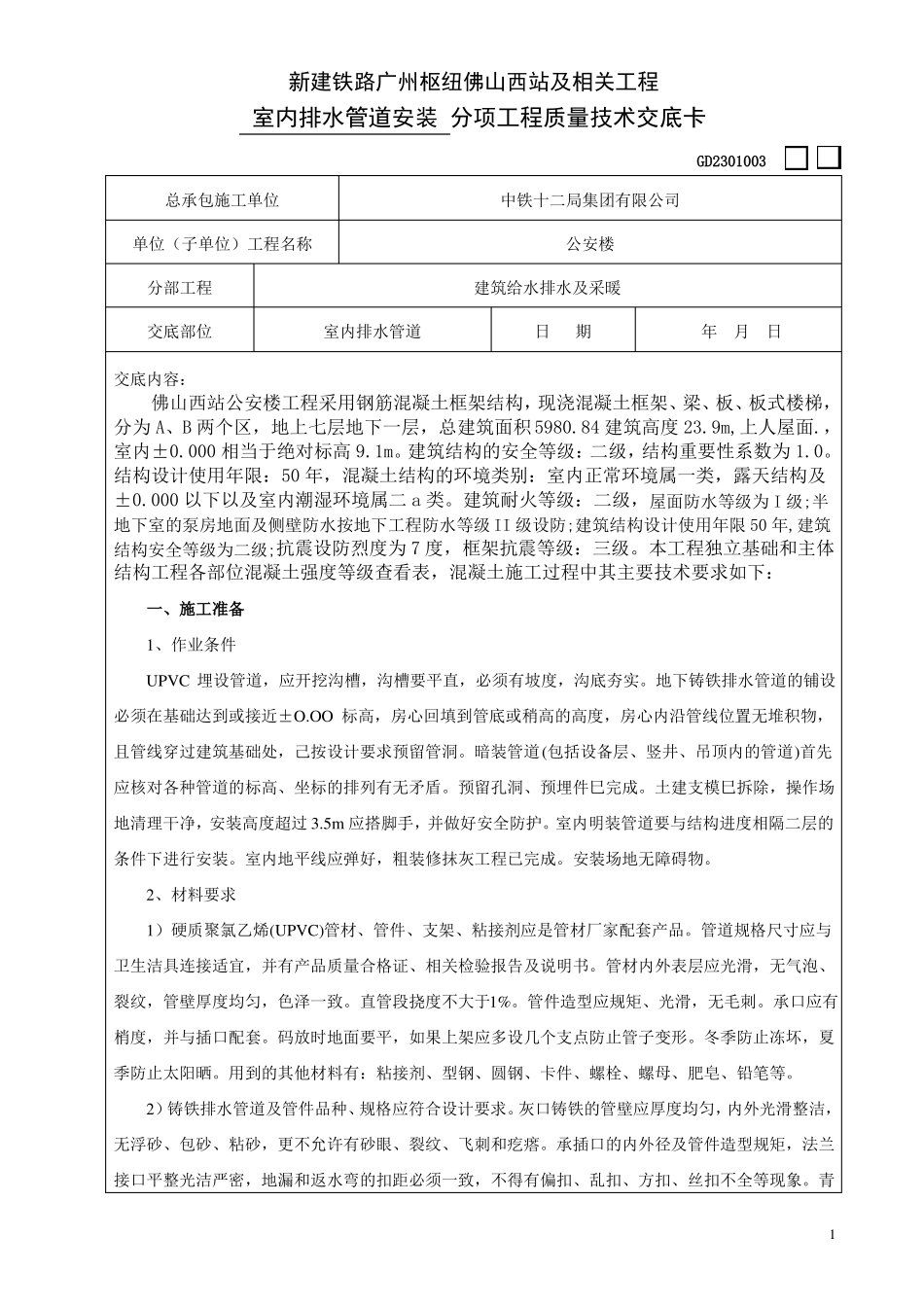

新建铁路广州枢纽佛山西站及相关工程室内排水管道安装 分项工程质量技术交底卡GD2301003总承包施工单位单位（子单位）工程名称分部工程交底部位交底内容：室内排水管道中铁十二局集团有限公司公安楼建筑给水排水及采暖日期年月日佛山西站公安楼工程采用钢筋混凝土框架结构，现浇混凝土框架、梁、板、板式楼梯，分为 A、B 两个区，地上七层地下一层，总建筑面积 5980.84 建筑高度 23.9m,上人屋面.，室内±0.000 相当于绝对标高 9.1m。建筑结构的安全等级：二级，结构重要性系数为 1.0。结构设计使用年限：50 年，混凝土结构的环境类别：室内正常环境属一类，露天结构及±0.000 以下以及室内潮湿环境属二 a 类。建筑耐火等级：二级，屋面防水等级为 I 级;半地下室的泵房地面及侧壁防水按地下工程防水等级 II 级设防;建筑结构设计使用年限 50 年,建筑结构安全等级为二级;抗震设防烈度为 7 度，框架抗震等级：三级。本工程独立基础和主体结构工程各部位混凝土强度等级查看表，混凝土施工过程中其主要技术要求如下：一、施工准备1、作业条件UPVC 埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近±O.OO 标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，己按设计要求预留管洞。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件巳完成。土建支模巳拆除，操作场地清理干净，安装高度超过 3.5m 应搭脚手，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。2、材料要求1）硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品质量合格证、相关检验报告及说明书。管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。2）铸铁排水管道及管件品种、规格应符合设计要求。灰口铸铁的管壁应厚度均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内...
