300MW机组运行规程锅炉部分

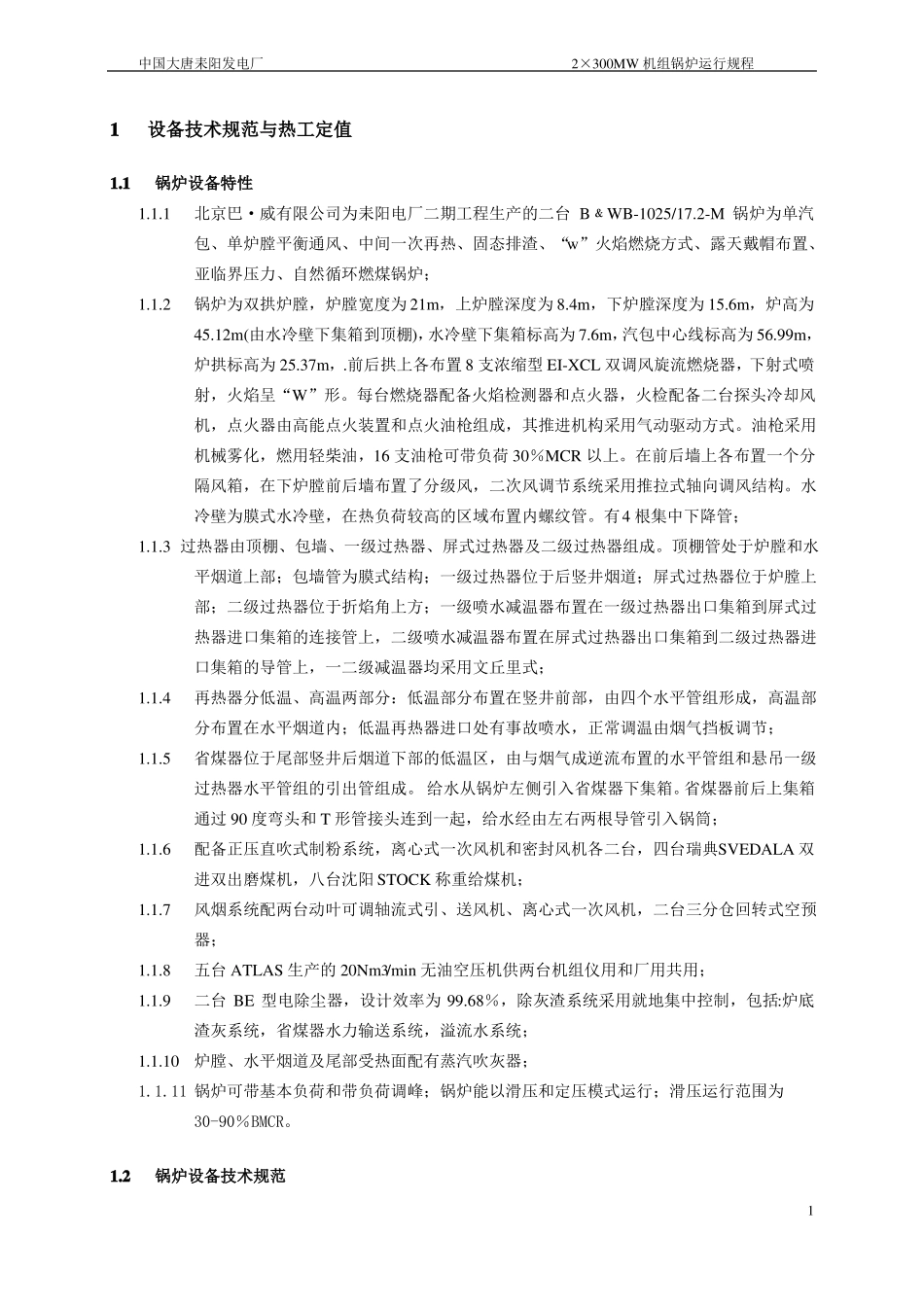

中国大唐耒阳发电厂2×300MW 机组锅炉运行规程1设备技术规范与热工定值1.1锅炉设备特性1.1.1北京巴·威有限公司为耒阳电厂二期工程生产的二台 B﹠WB-1025/17.2-M 锅炉为单汽包、单炉膛平衡通风、中间一次再热、固态排渣、“w”火焰燃烧方式、露天戴帽布置、亚临界压力、自然循环燃煤锅炉；1.1.2锅炉为双拱炉膛，炉膛宽度为 21m，上炉膛深度为 8.4m，下炉膛深度为 15.6m，炉高为45.12m(由水冷壁下集箱到顶棚)，水冷壁下集箱标高为 7.6m，汽包中心线标高为 56.99m，炉拱标高为 25.37m，.前后拱上各布置 8 支浓缩型 EI-XCL 双调风旋流燃烧器，下射式喷射，火焰呈“W”形。每台燃烧器配备火焰检测器和点火器，火检配备二台探头冷却风机，点火器由高能点火装置和点火油枪组成，其推进机构采用气动驱动方式。油枪采用机械雾化，燃用轻柴油，16 支油枪可带负荷 30％MCR 以上。在前后墙上各布置一个分隔风箱，在下炉膛前后墙布置了分级风，二次风调节系统采用推拉式轴向调风结构。水冷壁为膜式水冷壁，在热负荷较高的区域布置内螺纹管。有4 根集中下降管；1.1.3 过热器由顶棚、包墙、一级过热器、屏式过热器及二级过热器组成。顶棚管处于炉膛和水平烟道上部；包墙管为膜式结构；一级过热器位于后竖井烟道；屏式过热器位于炉膛上部；二级过热器位于折焰角上方；一级喷水减温器布置在一级过热器出口集箱到屏式过热器进口集箱的连接管上，二级喷水减温器布置在屏式过热器出口集箱到二级过热器进口集箱的导管上，一二级减温器均采用文丘里式；1.1.4再热器分低温、高温两部分：低温部分布置在竖井前部，由四个水平管组形成，高温部分布置在水平烟道内；低温再热器进口处有事故喷水，正常调温由烟气挡板调节；1.1.5省煤器位于尾部竖井后烟道下部的低温区，由与烟气成逆流布置的水平管组和悬吊一级过热器水平管组的引出管组成。 给水从锅炉左侧引入省煤器下集箱。省煤器前后上集箱通过 90 度弯头和 T 形管接头连到一起，给水经由左右两根导管引入锅筒；1.1.6配备正压直吹式制粉系统，离心式一次风机和密封风机各二台，四台瑞典SVEDALA 双进双出磨煤机，八台沈阳 STOCK 称重给煤机；1.1.7风烟系统配两台动叶可调轴流式引、送风机、离心式一次风机，二台三分仓回转式空预器；1.1.81.1.9五台 ATLAS 生产的 20Nm3/min 无油空压机供两台机组仪用和厂用共用；二台 BE 型电除尘器，设计效率为 99.68％，除灰渣系统采用就地集中控制，包...
