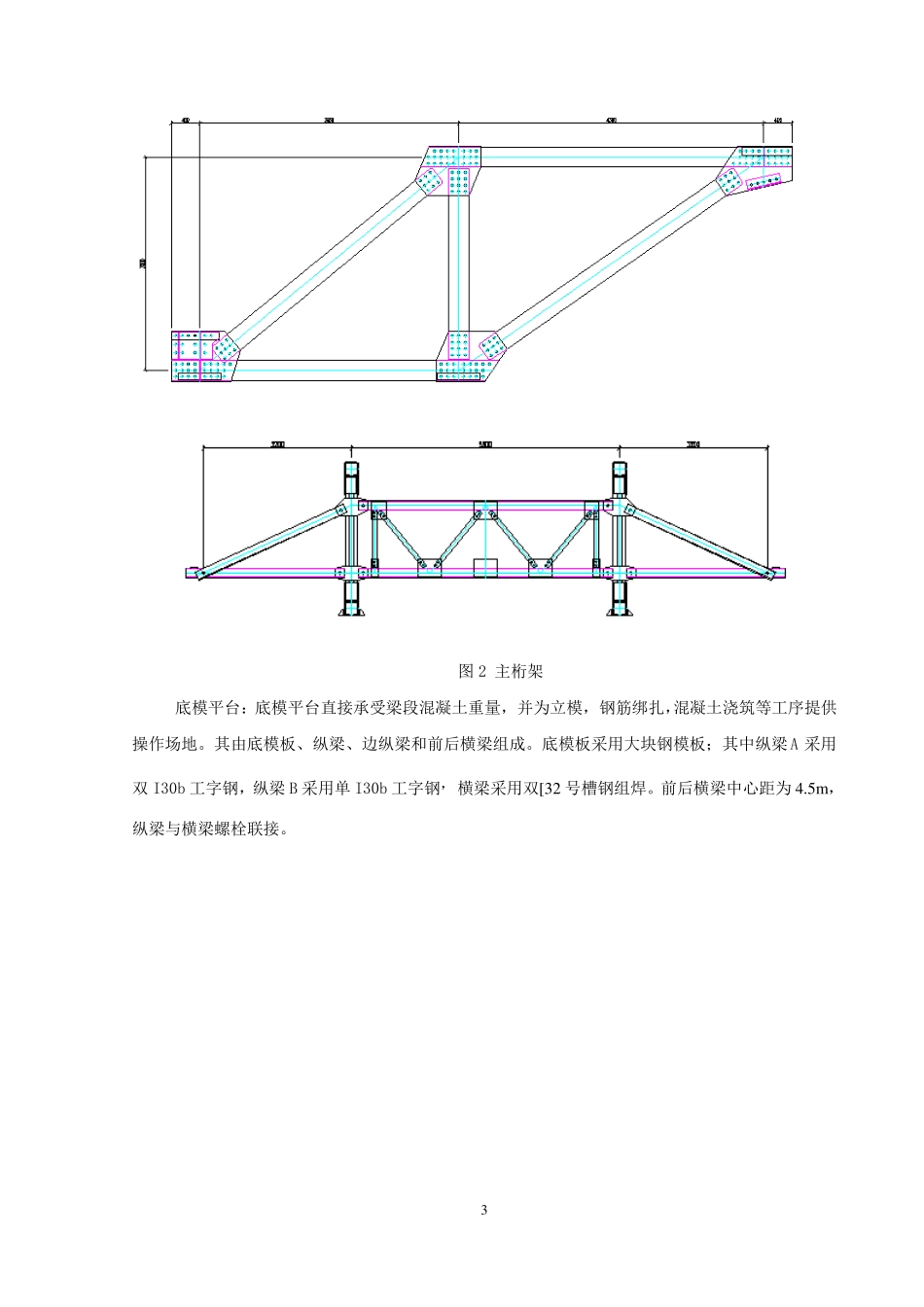

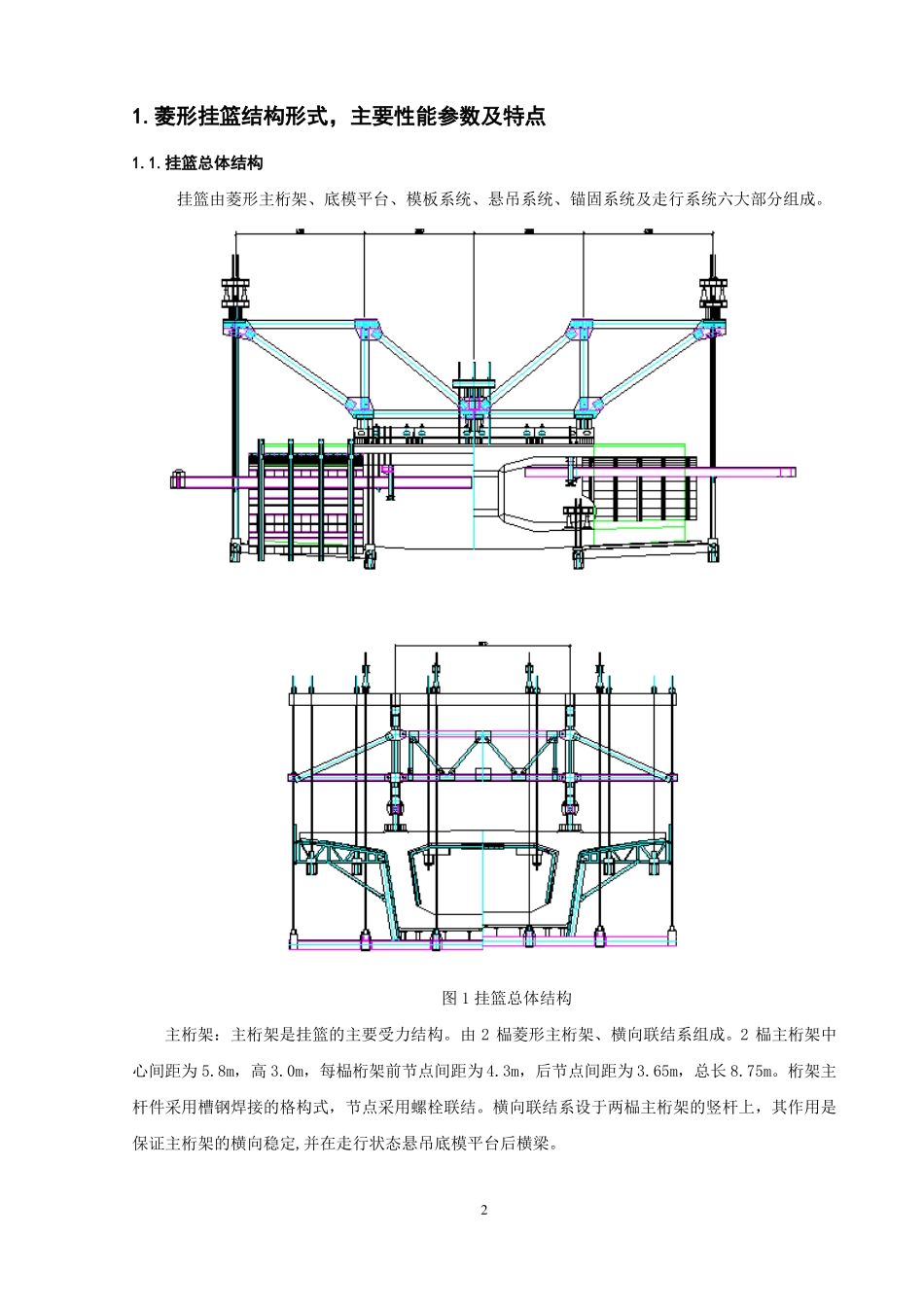

（32+48+32）m 连续梁菱形挂篮计算书兰州华丰建筑器材有限公司2016 年 10 月1.菱形挂篮结构形式，主要性能参数及特点1.1.挂篮总体结构挂篮由菱形主桁架、底模平台、模板系统、悬吊系统、锚固系统及走行系统六大部分组成。图 1 挂篮总体结构主桁架：主桁架是挂篮的主要受力结构。由 2 榀菱形主桁架、横向联结系组成。2 榀主桁架中心间距为 5.8m，高 3.0m，每榀桁架前节点间距为 4.3m，后节点间距为 3.65m，总长 8.75m。桁架主杆件采用槽钢焊接的格构式，节点采用螺栓联结。横向联结系设于两榀主桁架的竖杆上，其作用是保证主桁架的横向稳定,并在走行状态悬吊底模平台后横梁。2图 2 主桁架底模平台：底模平台直接承受梁段混凝土重量，并为立模，钢筋绑扎，混凝土浇筑等工序提供操作场地。其由底模板、纵梁、边纵梁和前后横梁组成。底模板采用大块钢模板；其中纵梁 A 采用双 I30b 工字钢，纵梁 B 采用单 I30b 工字钢，横梁采用双[32 号槽钢组焊。前后横梁中心距为 4.5m，纵梁与横梁螺栓联接。3图 3 底模平台模板系统:外侧模的模板采用大块钢模板拼组，内模采用组合钢模板拼组。外模板长度为 3.8m。内模板为抽屉式结构,可采用手拉葫芦从前一梁段沿内模走行梁整体滑移就位。图 4 外侧模4图5 内模悬吊系统：悬吊系统用于悬吊底模平台、外模和内模。并将底模平台、外模、内模的自重、梁段混凝土重量及其它施工荷载传递到主构架和已成梁段上。悬吊系统包括前上横梁、底模平台前后吊杆、外模走行梁前后吊杆、内外模走行梁前后吊杆、垫梁、扁担梁及螺旋千斤顶。底模前后横梁各设 4 个吊点，采用Φ 32 精轧螺纹钢筋。底模平台前端悬吊在挂篮前上横梁上，前上横梁上设有由垫梁、扁担梁和螺旋千斤顶组成的调节装置，可任意调整底模标高。底模平台后端悬吊在已成梁段的底板上和翼缘板上。外模走行梁和内模走行梁的前后吊杆均采用单根Φ 32 精轧螺纹钢筋。锚固系统：锚固系统设在2 榀主桁架的后节点上，共2 组，每组锚固系统包括2 根后锚横梁，2 根后锚上扁担梁、6 根后锚杆。平衡浇筑混凝土时产生的倾覆力矩，确保挂篮施工安全。锚固系统的传力途径为主桁架后节点→后锚横梁→后锚上扁担梁→后锚杆→箱梁翼缘板和顶板。图 6 主桁架后锚走行系统: 走行系统包括垫枕、轨道、前支座、后支座、内外走行梁、牵引设备。挂篮走行时前支座在轨道顶面滑行，联结于主构架后节点的后支座反扣在轨道翼缘下并沿翼缘行走。挂篮走...
