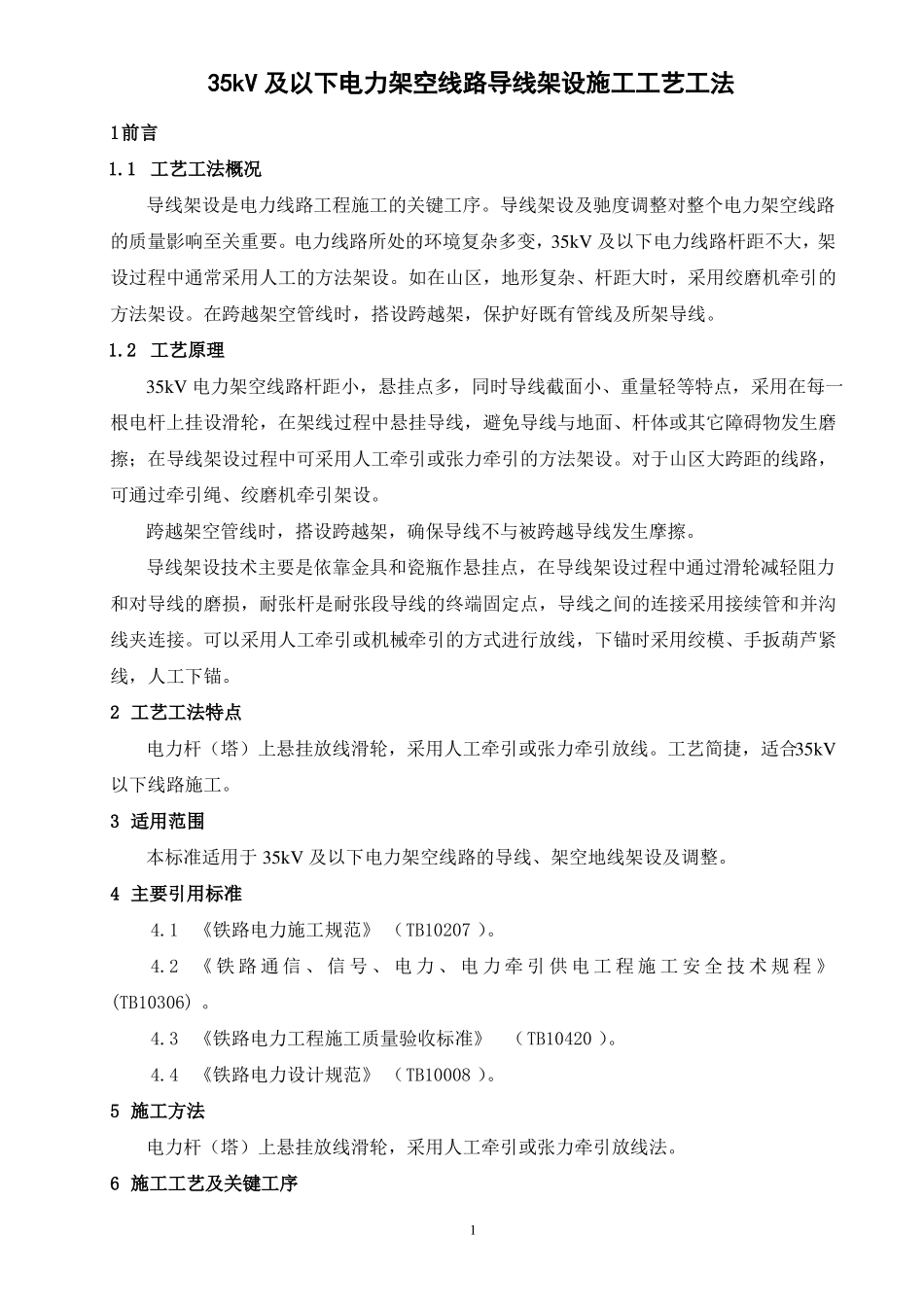

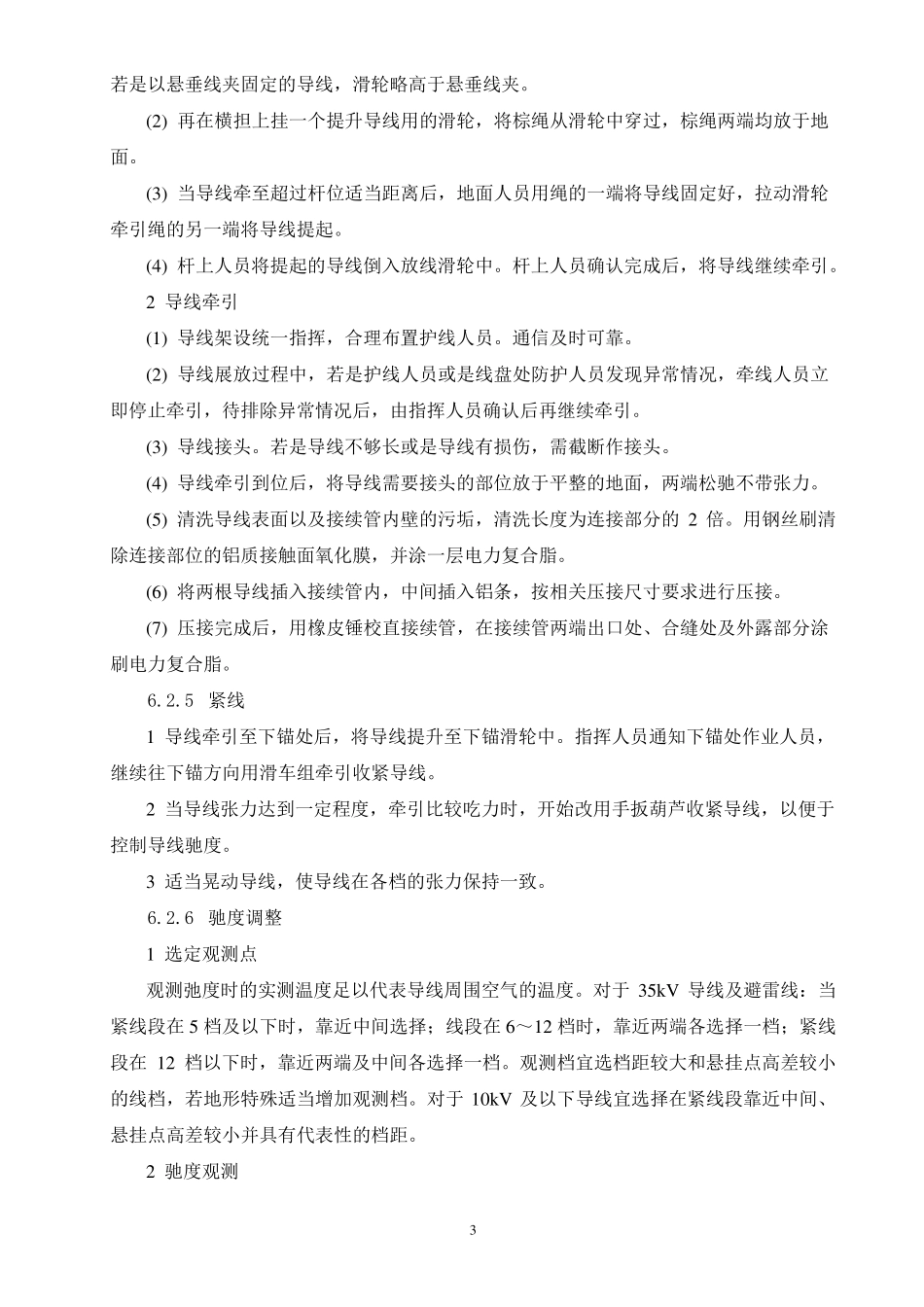

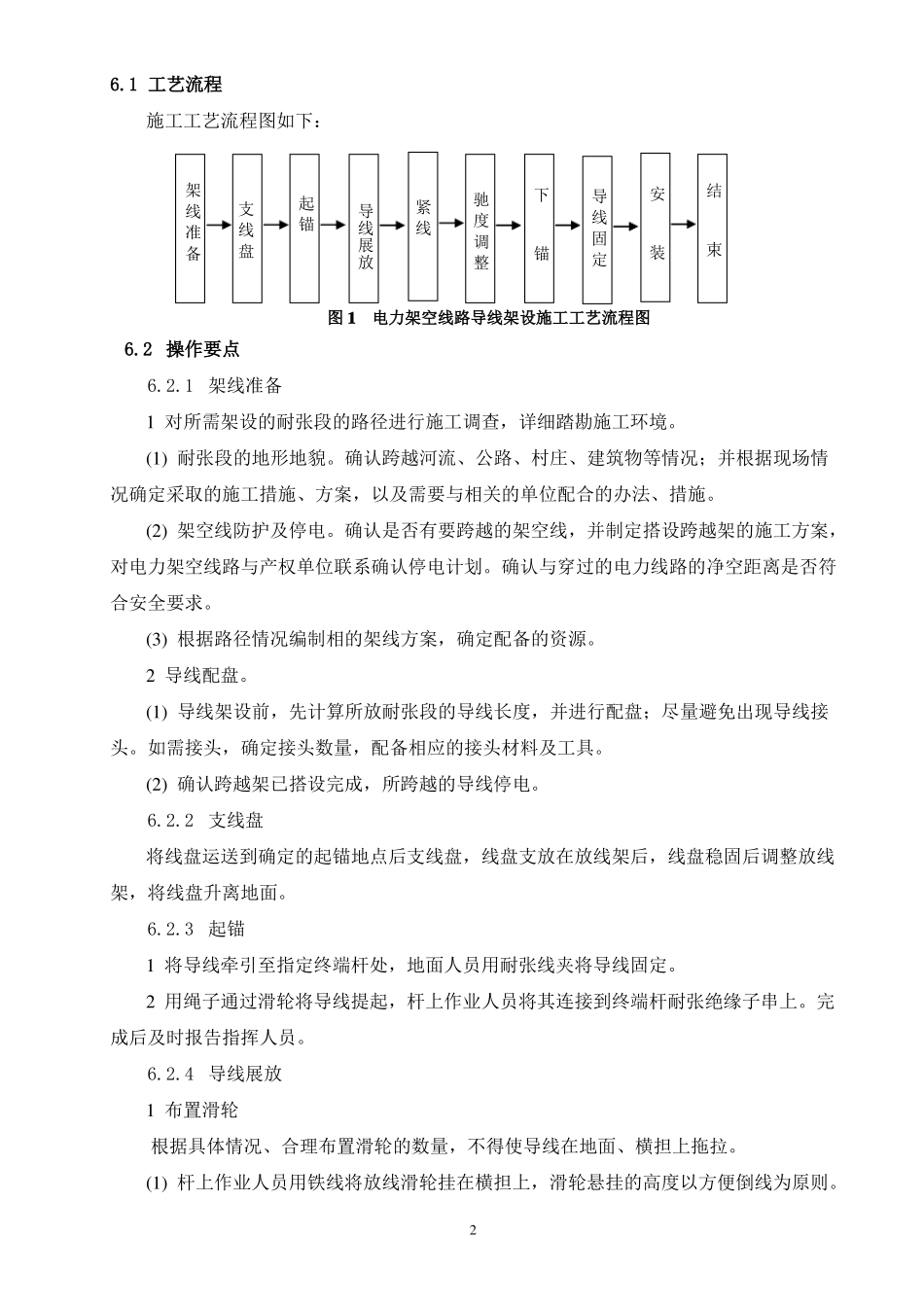

35kV 及以下电力架空线路导线架设施工工艺工法1前言1.1 工艺工法概况导线架设是电力线路工程施工的关键工序。导线架设及驰度调整对整个电力架空线路的质量影响至关重要。电力线路所处的环境复杂多变,35kV 及以下电力线路杆距不大,架设过程中通常采用人工的方法架设。如在山区,地形复杂、杆距大时,采用绞磨机牵引的方法架设。在跨越架空管线时,搭设跨越架,保护好既有管线及所架导线。1.2 工艺原理35kV 电力架空线路杆距小,悬挂点多,同时导线截面小、重量轻等特点,采用在每一根电杆上挂设滑轮,在架线过程中悬挂导线,避免导线与地面、杆体或其它障碍物发生磨擦;在导线架设过程中可采用人工牵引或张力牵引的方法架设。对于山区大跨距的线路,可通过牵引绳、绞磨机牵引架设。跨越架空管线时,搭设跨越架,确保导线不与被跨越导线发生摩擦。导线架设技术主要是依靠金具和瓷瓶作悬挂点,在导线架设过程中通过滑轮减轻阻力和对导线的磨损,耐张杆是耐张段导线的终端固定点,导线之间的连接采用接续管和并沟线夹连接。可以采用人工牵引或机械牵引的方式进行放线,下锚时采用绞模、手扳葫芦紧线,人工下锚。2 工艺工法特点电力杆(塔)上悬挂放线滑轮,采用人工牵引或张力牵引放线。工艺简捷,适合35kV以下线路施工。3 适用范围本标准适用于 35kV 及以下电力架空线路的导线、架空地线架设及调整。4 主要引用标准4.1《铁路电力施工规范》 (TB10207 )。4.2《 铁 路 通 信 、 信 号 、 电 力 、 电 力 牵 引 供 电 工 程 施 工 安 全 技 术 规 程 》(TB10306) 。4.3《铁路电力工程施工质量验收标准》 (TB10420 )。4.4《铁路电力设计规范》 (TB10008 )。5 施工方法电力杆(塔)上悬挂放线滑轮,采用人工牵引或张力牵引放线法。6 施工工艺及关键工序16.1 工艺流程施工工艺流程图如下:架线准备支线盘起锚导线展放紧线驰度调整下锚导线固定安装结束图 1电力架空线路导线架设施工工艺流程图6.2 操作要点6.2.1 架线准备1 对所需架设的耐张段的路径进行施工调查,详细踏勘施工环境。(1) 耐张段的地形地貌。确认跨越河流、公路、村庄、建筑物等情况;并根据现场情况确定采取的施工措施、方案,以及需要与相关的单位配合的办法、措施。(2) 架空线防护及停电。确认是否有要跨越的架空线,并制定搭设跨越架的施工方案,对电力架空线路与产权单位联系确认停电计划。确认与穿过的电力线路的净空距...
