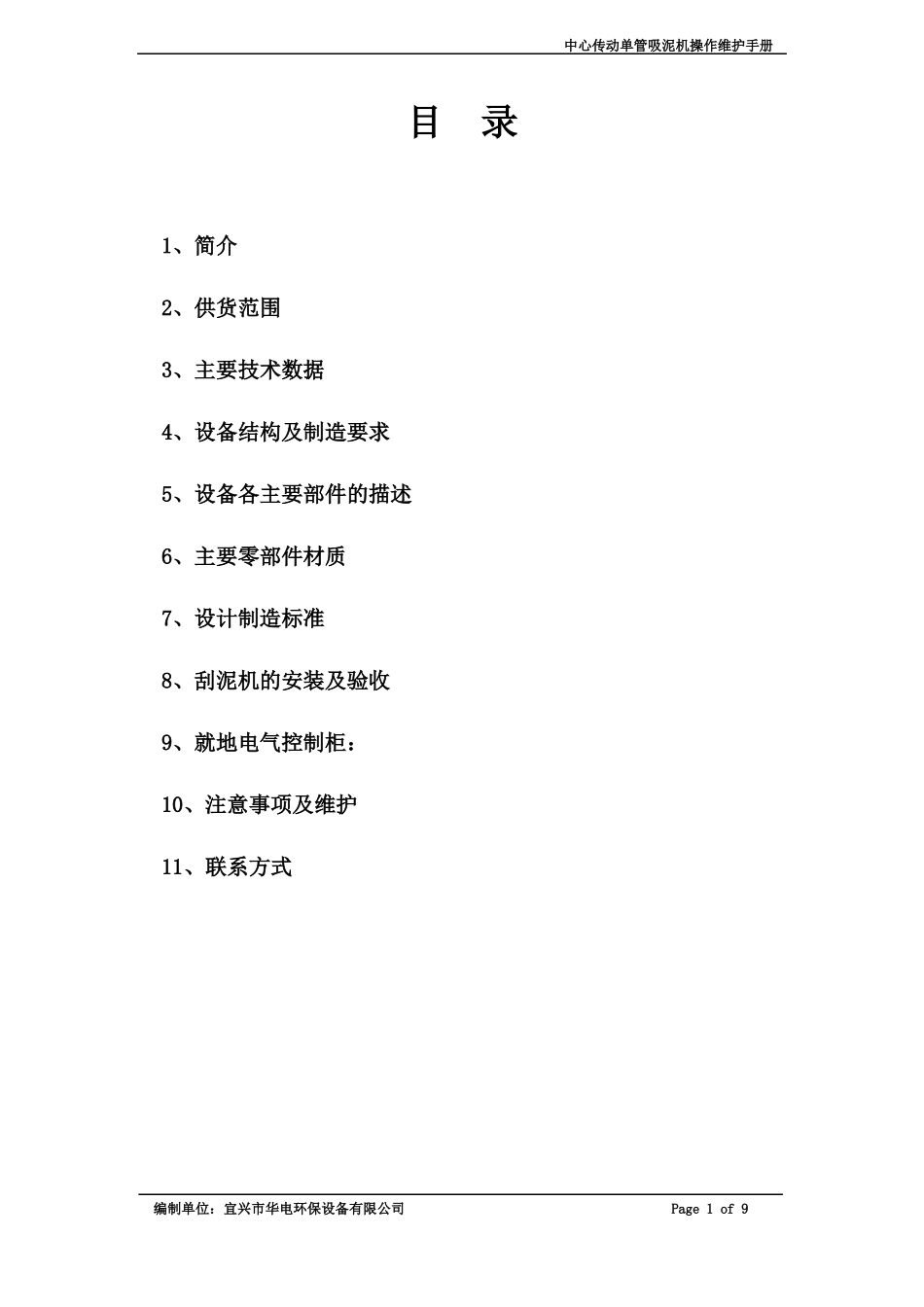

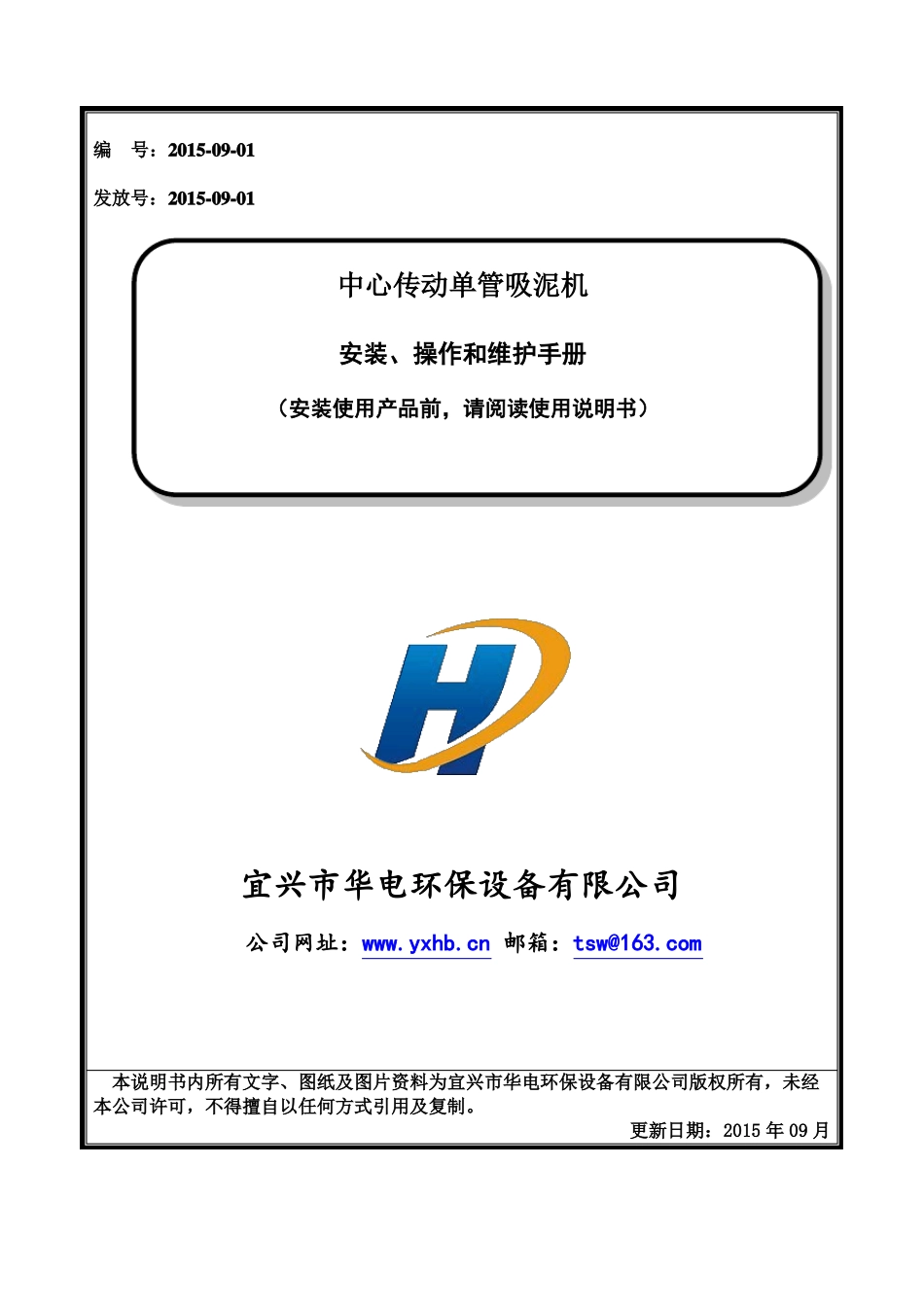

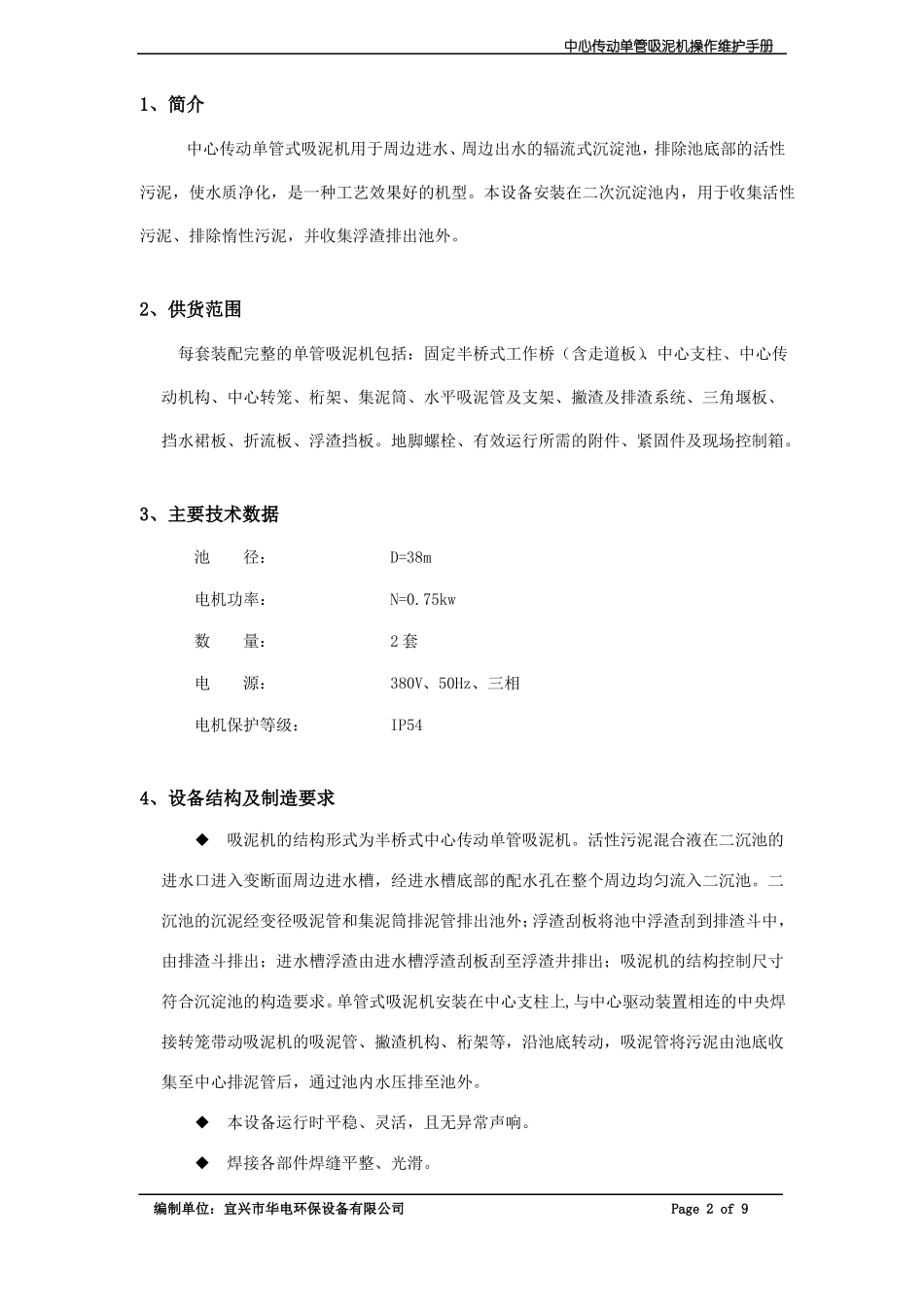

编号：2015-09-01发放号：2015-09-01中心传动单管吸泥机安装、操作和维护手册（安装使用产品前，请阅读使用说明书）宜兴市华电环保设备有限公司公司网址：www.yxhb.cn 邮箱：tsw@163.com本说明书内所有文字、图纸及图片资料为宜兴市华电环保设备有限公司版权所有，未经本公司许可，不得擅自以任何方式引用及复制。更新日期：2015 年 09 月中心传动单管吸泥机操作维护手册目录 1、简介 2、供货范围 3、主要技术数据 4、设备结构及制造要求 5、设备各主要部件的描述 6、主要零部件材质 7、设计制造标准 8、刮泥机的安装及验收 9、就地电气控制柜： 10、注意事项及维护 11、联系方式编制单位：宜兴市华电环保设备有限公司 Page 1 of 9中心传动单管吸泥机操作维护手册1、简介中心传动单管式吸泥机用于周边进水、周边出水的辐流式沉淀池，排除池底部的活性污泥，使水质净化，是一种工艺效果好的机型。本设备安装在二次沉淀池内，用于收集活性污泥、排除惰性污泥，并收集浮渣排出池外。2、供货范围每套装配完整的单管吸泥机包括：固定半桥式工作桥（含走道板）、中心支柱、中心传动机构、中心转笼、桁架、集泥筒、水平吸泥管及支架、撇渣及排渣系统、三角堰板、挡水裙板、折流板、浮渣挡板。地脚螺栓、有效运行所需的附件、紧固件及现场控制箱。3、主要技术数据池径： D=38m电机功率： N=0.75kw数量： 2 套电源： 380V、50Hz、三相电机保护等级： IP544、设备结构及制造要求◆吸泥机的结构形式为半桥式中心传动单管吸泥机。活性污泥混合液在二沉池的进水口进入变断面周边进水槽，经进水槽底部的配水孔在整个周边均匀流入二沉池。二沉池的沉泥经变径吸泥管和集泥筒排泥管排出池外；浮渣刮板将池中浮渣刮到排渣斗中，由排渣斗排出；进水槽浮渣由进水槽浮渣刮板刮至浮渣井排出；吸泥机的结构控制尺寸符合沉淀池的构造要求。单管式吸泥机安装在中心支柱上,与中心驱动装置相连的中央焊接转笼带动吸泥机的吸泥管、撇渣机构、桁架等，沿池底转动，吸泥管将污泥由池底收集至中心排泥管后，通过池内水压排至池外。◆本设备运行时平稳、灵活，且无异常声响。◆焊接各部件焊缝平整、光滑。编制单位：宜兴市华电环保设备有限公司 Page 2 of 9中心传动单管吸泥机操作维护手册5、设备各主要部件的描述（1）工作桥工作桥为半桥式固定安装，作为中心支柱与池周平台的通道，工作桥的宽度不小于1000mm, 近池中心处的桥面尺寸有足够的空间便于...
