3隧道水沟、电缆槽盖板施工技术交底

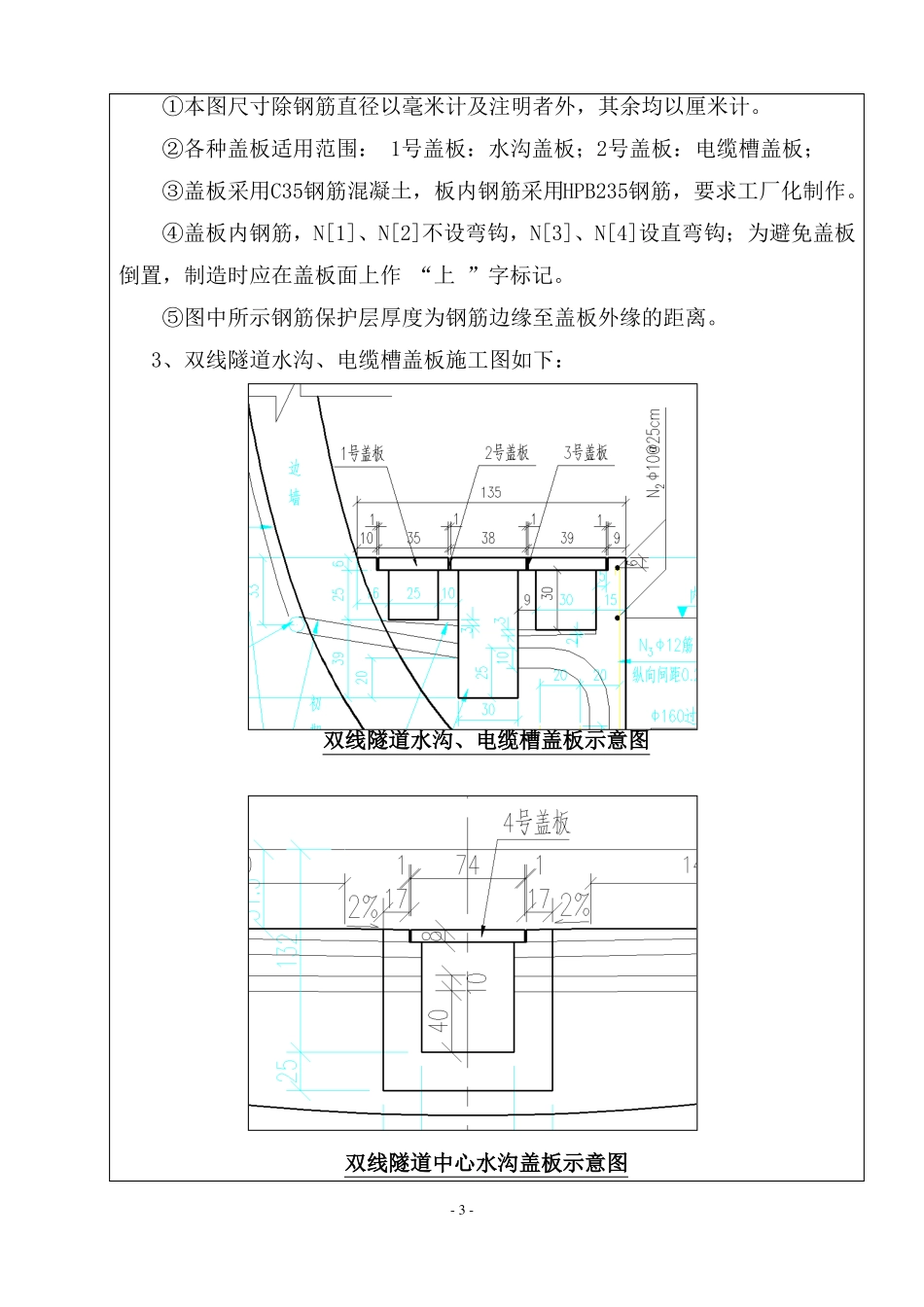

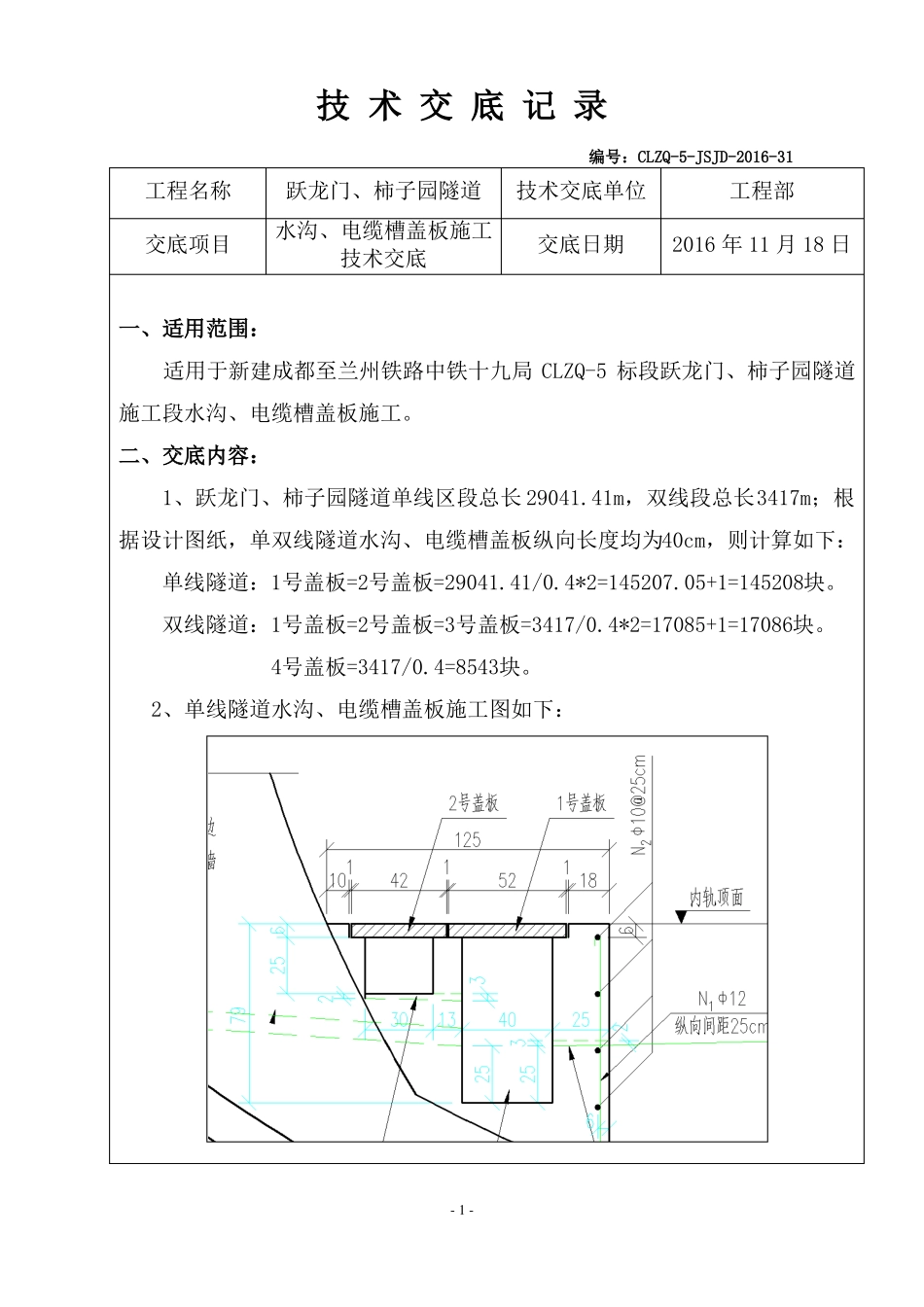

技 术 交 底 记 录编号：CLZQ-5-JSJD-2016-31工程名称交底项目一、适用范围：跃龙门、柿子园隧道水沟、电缆槽盖板施工技术交底技术交底单位交底日期工程部2016 年 11 月 18 日适用于新建成都至兰州铁路中铁十九局 CLZQ-5 标段跃龙门、柿子园隧道施工段水沟、电缆槽盖板施工。二、交底内容：1、跃龙门、柿子园隧道单线区段总长 29041.41m，双线段总长3417m；根据设计图纸，单双线隧道水沟、电缆槽盖板纵向长度均为40cm，则计算如下：单线隧道：1号盖板=2号盖板=29041.41/0.4*2=145207.05+1=145208块。双线隧道：1号盖板=2号盖板=3号盖板=3417/0.4*2=17085+1=17086块。 4号盖板=3417/0.4=8543块。2、单线隧道水沟、电缆槽盖板施工图如下：- 1 -- 2 -①本图尺寸除钢筋直径以毫米计及注明者外，其余均以厘米计。②各种盖板适用范围： 1号盖板：水沟盖板；2号盖板：电缆槽盖板；③盖板采用C35钢筋混凝土，板内钢筋采用HPB235钢筋，要求工厂化制作。④盖板内钢筋，N[1]、N[2]不设弯钩，N[3]、N[4]设直弯钩；为避免盖板倒置，制造时应在盖板面上作 “上 ”字标记。⑤图中所示钢筋保护层厚度为钢筋边缘至盖板外缘的距离。3、双线隧道水沟、电缆槽盖板施工图如下：双线隧道水沟、电缆槽盖板示意图双线隧道中心水沟盖板示意图- 3 -- 4 -① 本图尺寸除钢筋直径以毫米计及注明者外，其余均以厘米计。- 5 -②各种盖板适用范围：1号盖板:电力电缆槽盖板2号盖板:侧沟盖板；3号盖板:通信信号电缆槽盖板；4号盖板:中心水沟盖板；③盖板采用C35钢筋混凝土,板内钢筋采用HPB235钢筋，盖板采用工厂化生产。④盖板内钢筋，N[1]、N[2]不设弯钩，N[3]、N[4]、N[5]、N[6]设直弯钩；为避免盖板倒置，制造时应在盖板面上作“ 上 ”字标记。⑤图中所示钢筋保护层厚度为钢筋边缘至盖板外缘的距离。4、跃龙门、柿子园隧道综合硐室共计122个。（跃龙门隧道左线48个、右线44个；柿子园隧道左线17个、右线13个）综合硐室共设置三种盖板：1号盖板=80块、2号盖板=10块；3号盖板=10块；4号盖板=10块；钢筋挡板=2块。盖板总数：1号盖板=9760块、2号盖板=1220块；3号盖板=1220块；4号盖板=1220块；钢筋挡板=224块。- 6 -- 7 -①钢筋混凝土挡板及盖板均采用 C35钢筋混凝土，其内钢筋采用HPB235钢筋，制作时均采用工厂化生产。② 挡板及盖板内钢筋，N[a]设直弯钩，N[b]不设弯钩。5、跃龙门、柿子园隧道变压器硐室共计9个。（跃龙门隧道左线3个、右线3个...
