40T锅炉烟气布袋除尘设计方案2详解

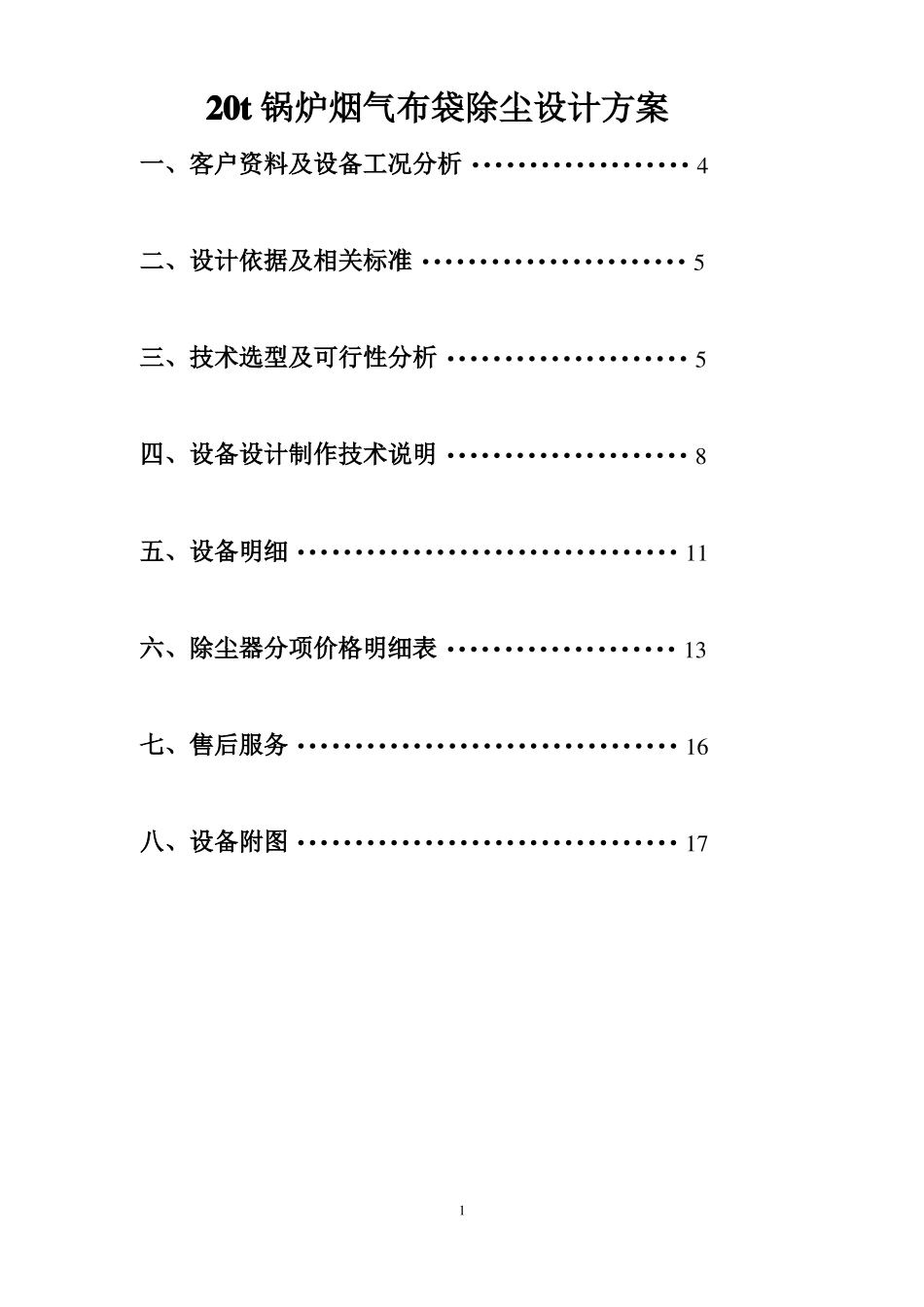

40T锅炉烟气布袋除尘设计方案2详解_第1页
1/18

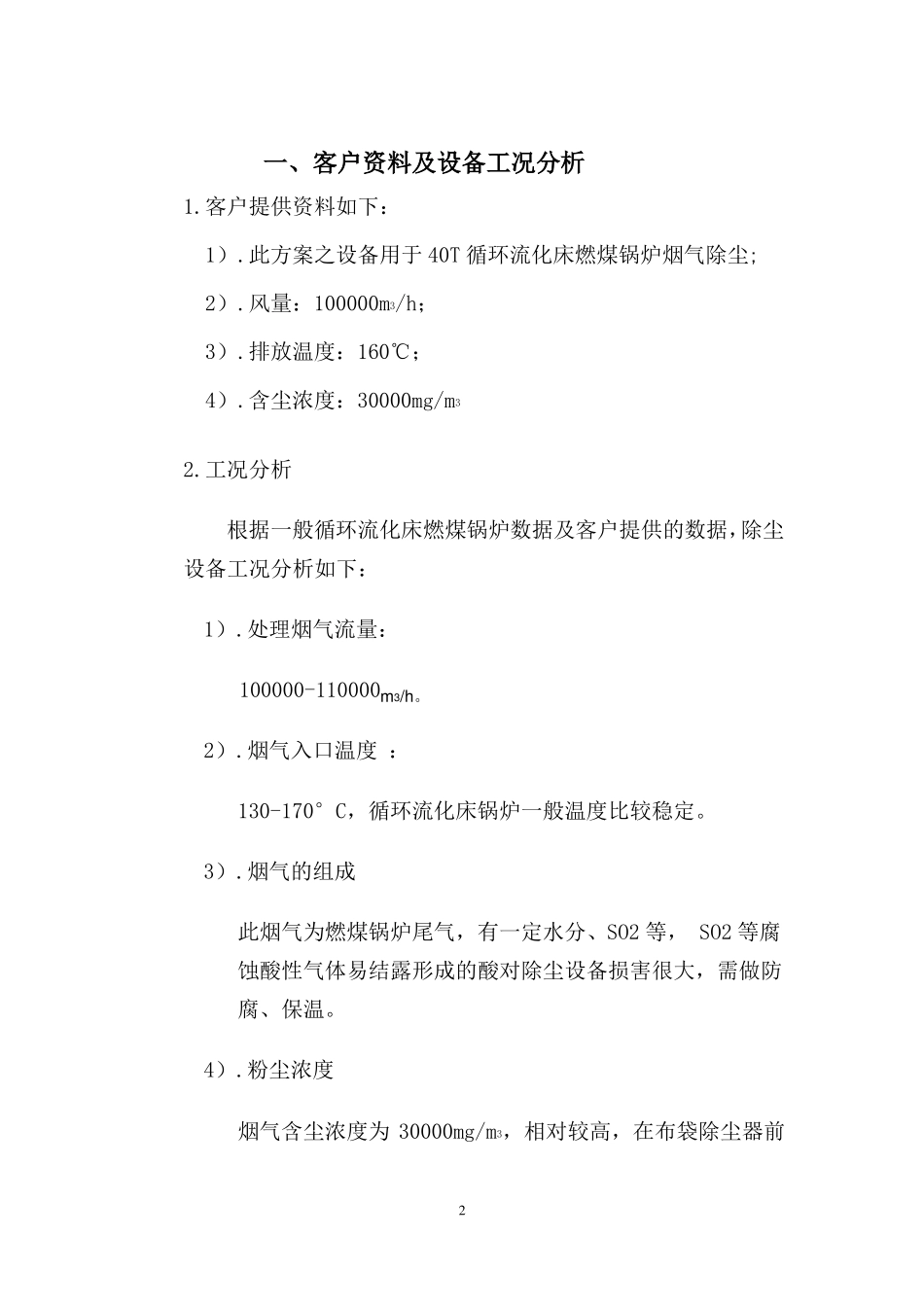

40T锅炉烟气布袋除尘设计方案2详解_第2页
2/18

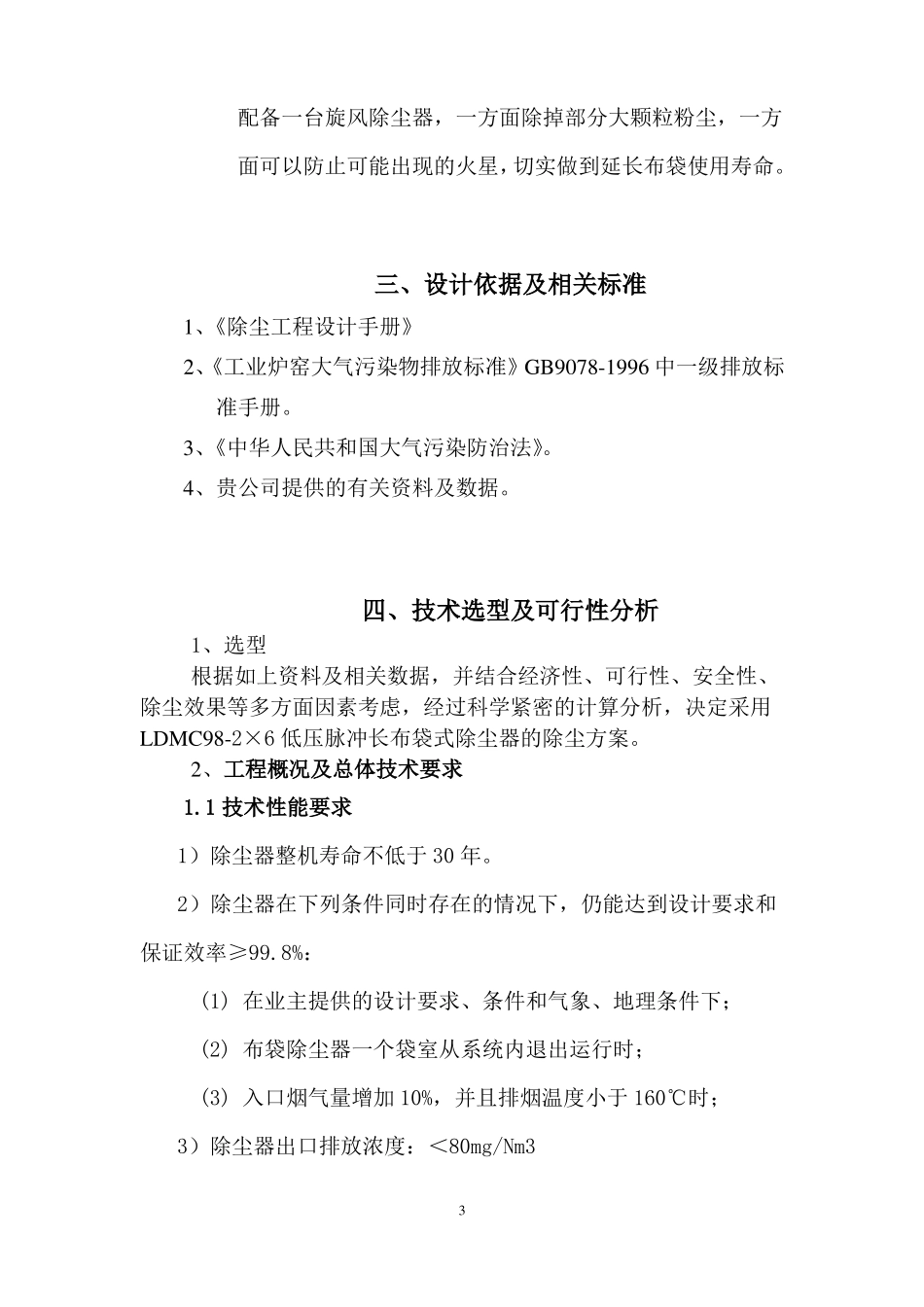

40T锅炉烟气布袋除尘设计方案2详解_第3页
3/18
20t 锅炉烟气布袋除尘设计方案一、客户资料及设备工况分析···················4二、设计依据及相关标准·······················5三、技术选型及可行性分析·····················5四、设备设计制作技术说明·····················8五、设备明细·································11六、除尘器分项价格明细表····················13七、售后服务·································16八、设备附图·································171一、客户资料及设备工况分析1.客户提供资料如下:1).此方案之设备用于 40T 循环流化床燃煤锅炉烟气除尘;2).风量:100000m3/h;3).排放温度:160℃;4).含尘浓度:30000mg/m32.工况分析根据一般循环流化床燃煤锅炉数据及客户提供的数据,除尘设备工况分析如下:1).处理烟气流量:100000-110000m3/h。2).烟气入口温度 :130-170°C,循环流化床锅炉一般温度比较稳定。3).烟气的组成此烟气为燃煤锅炉尾气,有一定水分、SO2 等, SO2 等腐蚀酸性气体易结露形成的酸对除尘设备损害很大,需做防腐、保温。4).粉尘浓度烟气含尘浓度为 30000mg/m3,相对较高,在布袋除尘器前2配备一台旋风除尘器,一方面除掉部分大颗粒粉尘,一方面可以防止可能出现的火星,切实做到延长布袋使用寿命。三、设计依据及相关标准1、《除尘工程设计手册》2、《工业炉窑大气污染物排放标准》GB9078-1996 中一级排放标准手册。3、《中华人民共和国大气污染防治法》。4、贵公司提供的有关资料及数据。四、技术选型及可行性分析1、选型根据如上资料及相关数据,并结合经济性、可行性、安全性、除尘效果等多方面因素考虑,经过科学紧密的计算分析,决定采用LDMC98-2×6 低压脉冲长布袋式除尘器的除尘方案。2、工程概况及总体技术要求1.1 技术性能要求1)除尘器整机寿命不低于 30 年。2)除尘器在下列条件同时存在的情况下,仍能达到设计要求和保证效率≥99.8%: (1) 在业主提供的设计要求、条件和气象、地理条件下; (2) 布袋除尘器一个袋室从系统内退出运行时; (3) 入口烟气量增加 10%,并且排烟温度小于 160℃时;3)除尘器出口排放浓度:<80mg/Nm334)承包方在设计除尘器时根据经验充分考虑锅炉燃烧...
