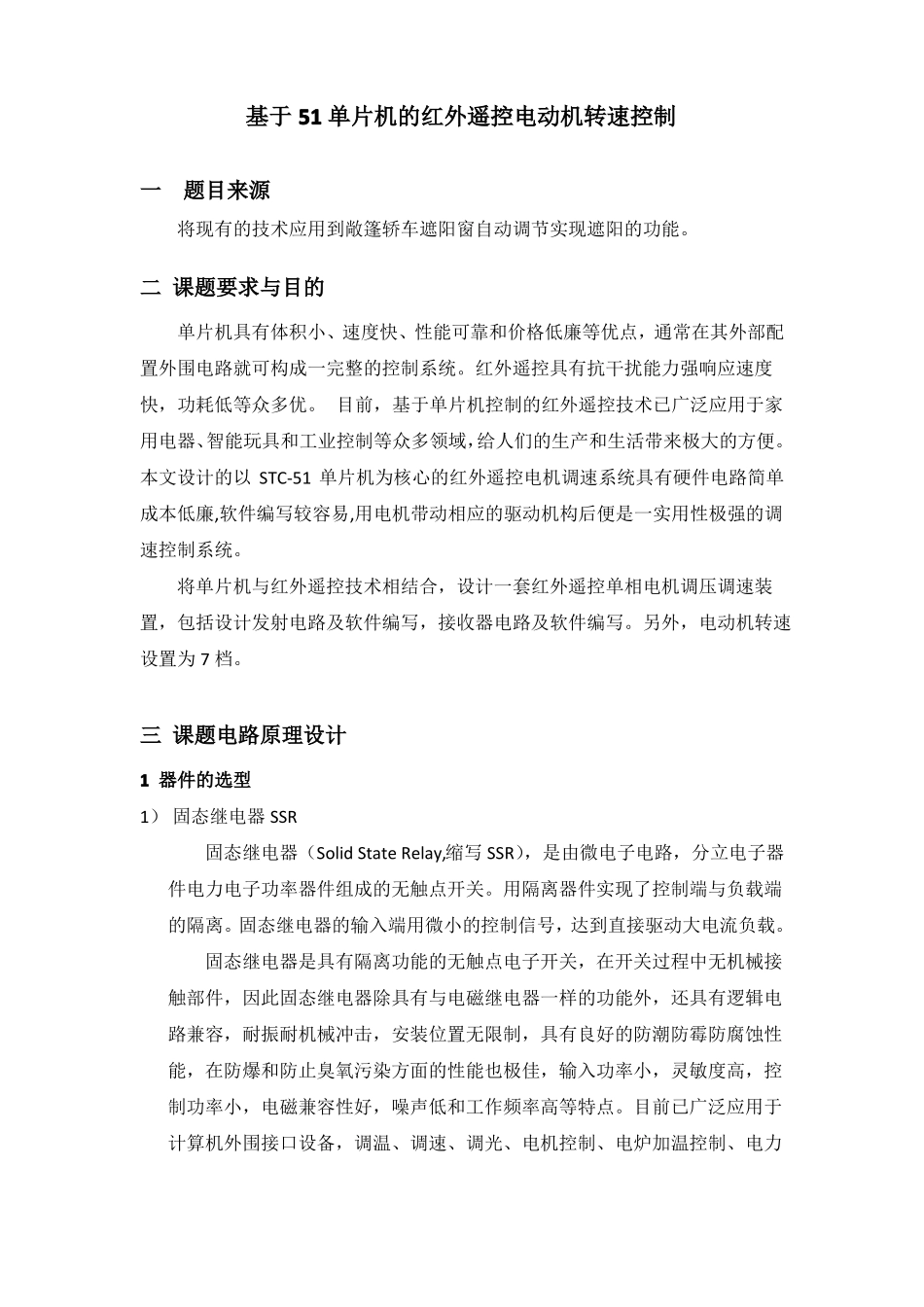

51单片机的红外遥控电动机转速控制_第1页
1/7

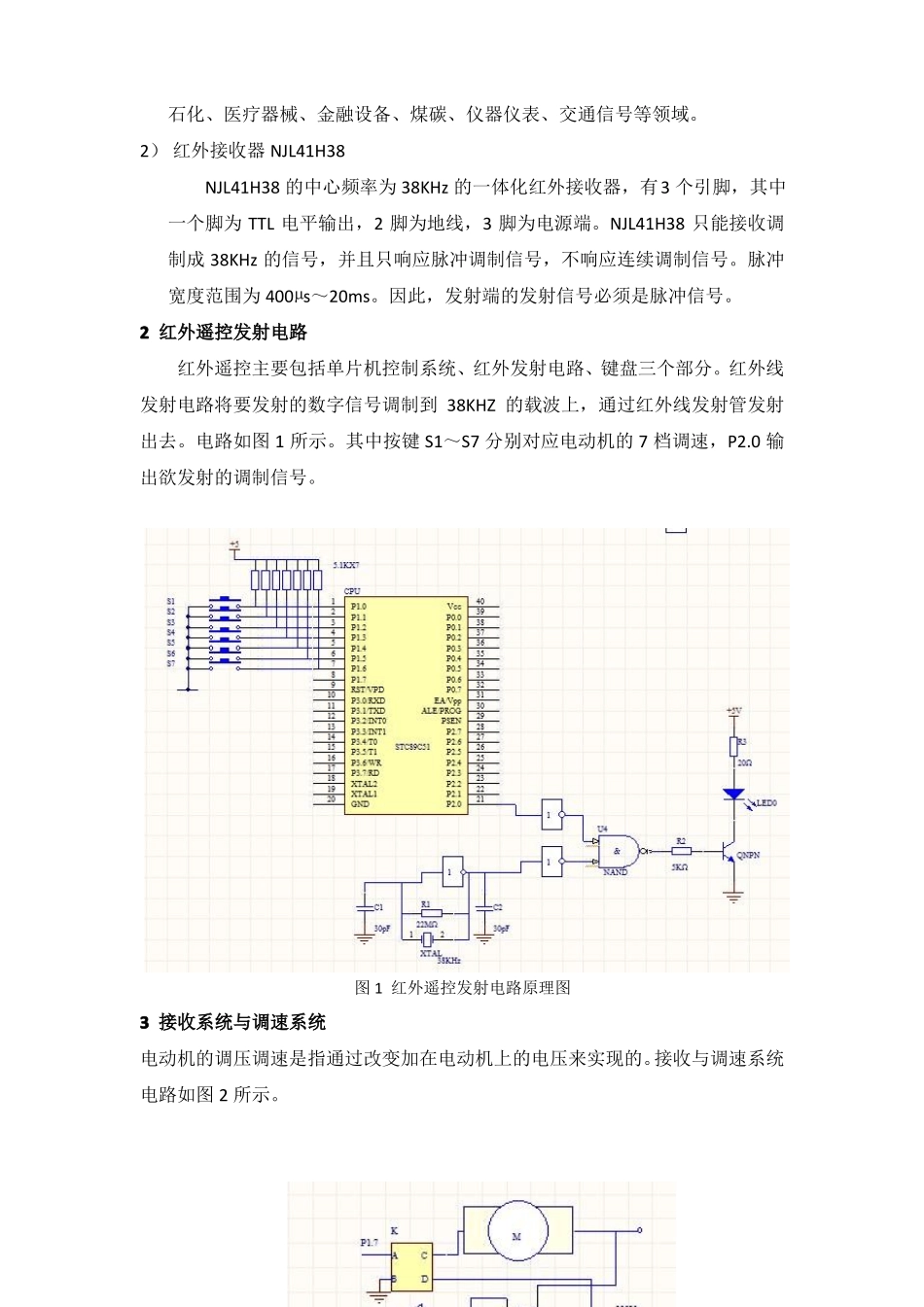

51单片机的红外遥控电动机转速控制_第2页
2/7
51单片机的红外遥控电动机转速控制_第3页
3/7
基于 51 单片机的红外遥控电动机转速控制一题目来源将现有的技术应用到敞篷轿车遮阳窗自动调节实现遮阳的功能。二 课题要求与目的单片机具有体积小、速度快、性能可靠和价格低廉等优点,通常在其外部配置外围电路就可构成一完整的控制系统。红外遥控具有抗干扰能力强响应速度快,功耗低等众多优。 目前,基于单片机控制的红外遥控技术已广泛应用于家用电器、智能玩具和工业控制等众多领域,给人们的生产和生活带来极大的方便。本文设计的以 STC-51 单片机为核心的红外遥控电机调速系统具有硬件电路简单成本低廉,软件编写较容易,用电机带动相应的驱动机构后便是一实用性极强的调速控制系统。将单片机与红外遥控技术相结合,设计一套红外遥控单相电机调压调速装置,包括设计发射电路及软件编写,接收器电路及软件编写。另外,电动机转速设置为 7 档。三 课题电路原理设计1 器件的选型1) 固态继电器 SSR固态继电器(Solid State Relay,缩写 SSR),是由微电子电路,分立电子器件电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。固态继电器是具有隔离功能的无触点电子开关,在开关过程中无机械接触部件,因此固态继电器除具有与电磁继电器一样的功能外,还具有逻辑电路兼容,耐振耐机械冲击,安装位置无限制,具有良好的防潮防霉防腐蚀性能,在防爆和防止臭氧污染方面的性能也极佳,输入功率小,灵敏度高,控制功率小,电磁兼容性好,噪声低和工作频率高等特点。目前已广泛应用于计算机外围接口设备,调温、调速、调光、电机控制、电炉加温控制、电力石化、医疗器械、金融设备、煤碳、仪器仪表、交通信号等领域。2) 红外接收器 NJL41H38NJL41H38 的中心频率为 38KHz 的一体化红外接收器,有3 个引脚,其中一个脚为 TTL 电平输出,2 脚为地线,3 脚为电源端。NJL41H38 只能接收调制成 38KHz 的信号,并且只响应脉冲调制信号,不响应连续调制信号。脉冲宽度范围为 400µs~20ms。因此,发射端的发射信号必须是脉冲信号。2 红外遥控发射电路红外遥控主要包括单片机控制系统、红外发射电路、键盘三个部分。红外线发射电路将要发射的数字信号调制到 38KHZ 的载波上,通过红外线发射管发射出去。电路如图 1 所示。其中按键 S1~S7 分别对应电动机的 7 档调速,P2.0 输出欲发射的调制信号。图 1 红外遥控发射电路原理图3...
