ArcGIS中网络数据集的建立

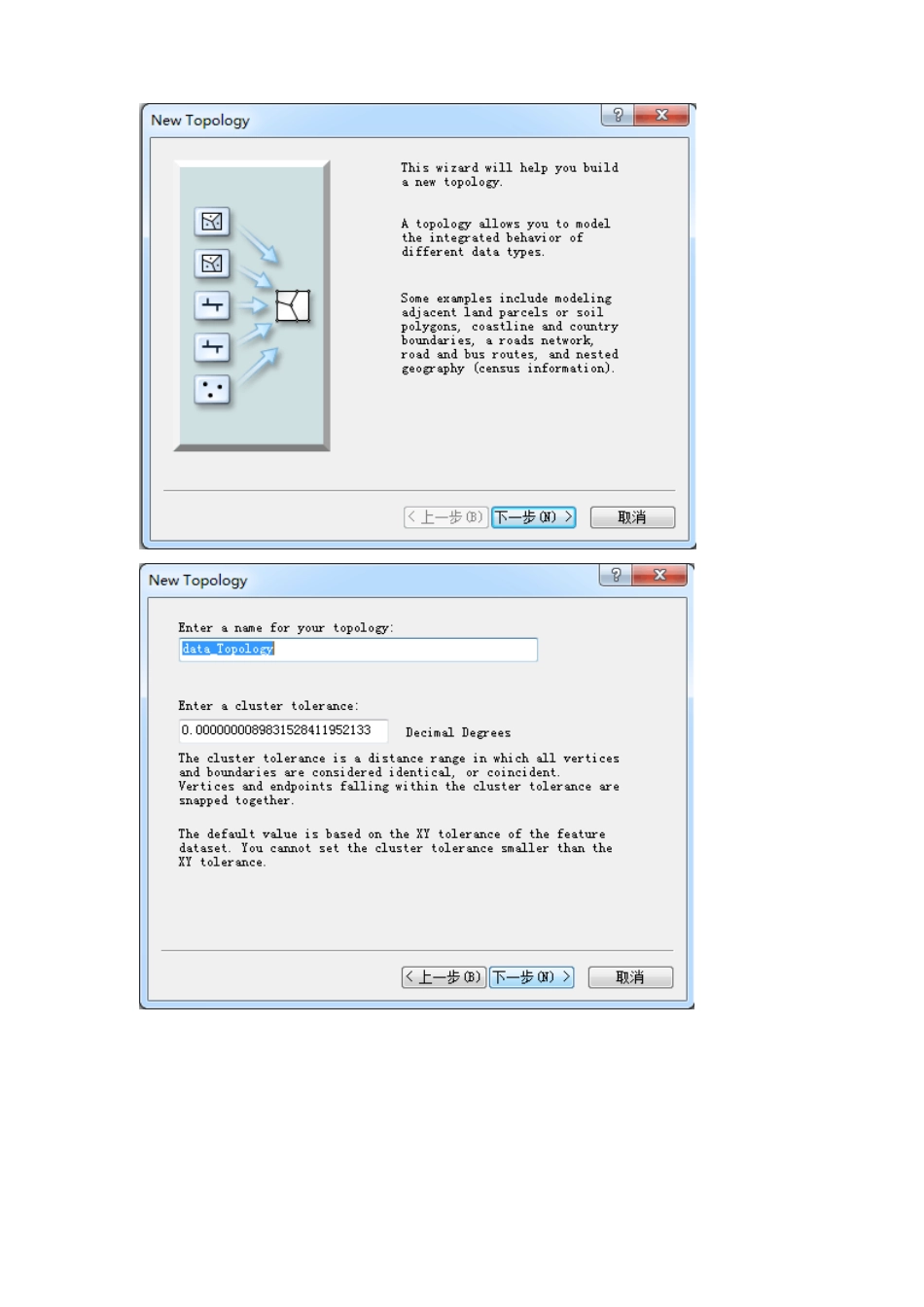

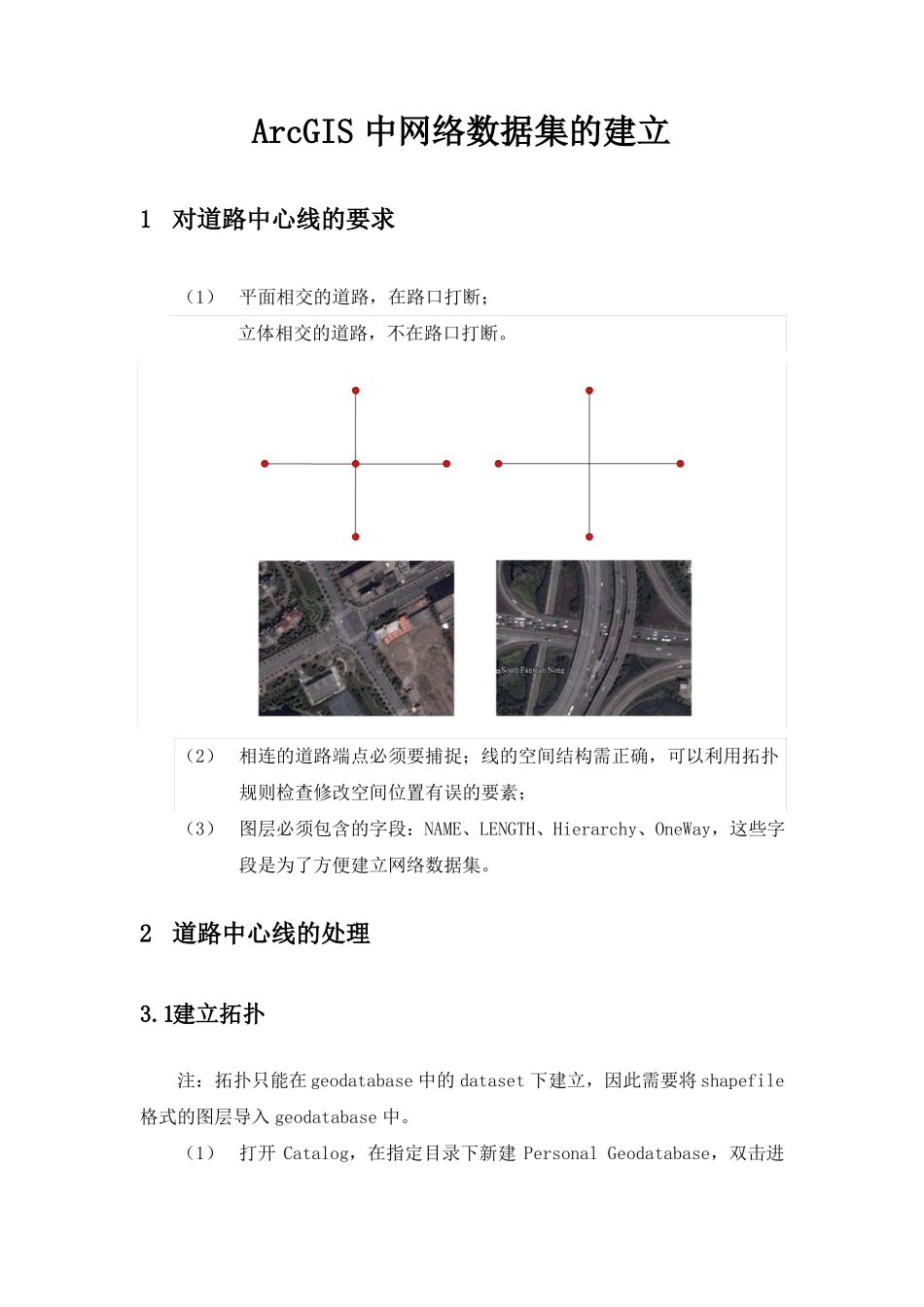

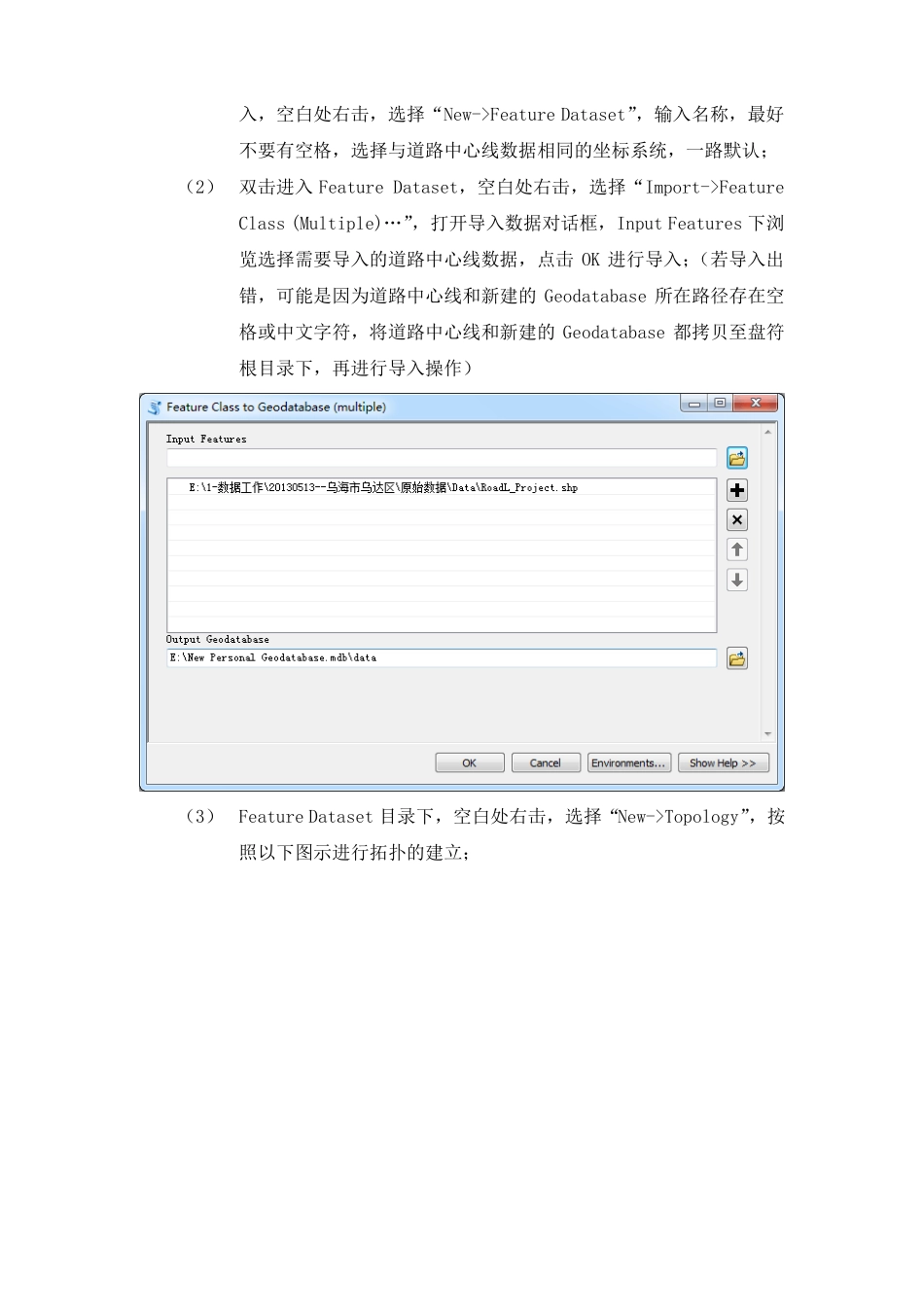

ArcGIS 中网络数据集的建立1对道路中心线的要求（1）平面相交的道路，在路口打断；立体相交的道路，不在路口打断。（2）相连的道路端点必须要捕捉；线的空间结构需正确，可以利用拓扑规则检查修改空间位置有误的要素；（3）图层必须包含的字段：NAME、LENGTH、Hierarchy、OneWay，这些字段是为了方便建立网络数据集。2道路中心线的处理3.1建立拓扑注：拓扑只能在 geodatabase 中的 dataset 下建立，因此需要将 shapefile格式的图层导入 geodatabase 中。（1）打开 Catalog，在指定目录下新建 Personal Geodatabase，双击进入，空白处右击，选择“New->Feature Dataset”，输入名称，最好不要有空格，选择与道路中心线数据相同的坐标系统，一路默认；（2）双击进入 Feature Dataset，空白处右击，选择“Import->FeatureClass (Multiple)…”，打开导入数据对话框，Input Features 下浏览选择需要导入的道路中心线数据，点击 OK 进行导入；（若导入出错，可能是因为道路中心线和新建的 Geodatabase 所在路径存在空格或中文字符，将道路中心线和新建的 Geodatabase 都拷贝至盘符根目录下，再进行导入操作）（3）Feature Dataset 目录下，空白处右击，选择“New->Topology”，按照以下图示进行拓扑的建立；（4）打开 ArcMap，点击，添加新建立的拓扑，同时将道路中心线一起添加进地图窗口，Editor->Start Editing，根据错误指示进行修改。3.2拓扑规则说明及修改方法2.2.1 Must not overlap在同一层要素类中（同一层之间的关系），线与线不能相互重叠。修改方法：将不需要的线段截断、删除。2.2.2 Must not have dangles不允许线要素有悬结点，即每一条线段的端点都不能孤立，必须和本要素中其他要素或和自身相接触；该规则适用于多条线段相交的端点处，对于没有其他线段与其相交的端点处可以忽略，如下：修改方法：将错误处放大，有悬点的线段延伸到需要相交的要素上，长出的部分截断后删除。2.2.3 Must not have pseudo不能有伪结点，就是一条线段中间不能有断点。修改方法：将伪结点两边的线段合并为一个条线，伪结点自然消除。（选中两边的线段，利用 Editor 下拉框中的 Merge 工具）注意：如果两条道路线的名称不同，则不用进行合并。2.2.4 Must not self-overlap线要素不能和自己重叠。修改方法：截断、删除重叠部分。2.2.5 Must not self-intersect线要素不能自相交。修改方法：在自相交处适当...
