C650卧式车床改造方案

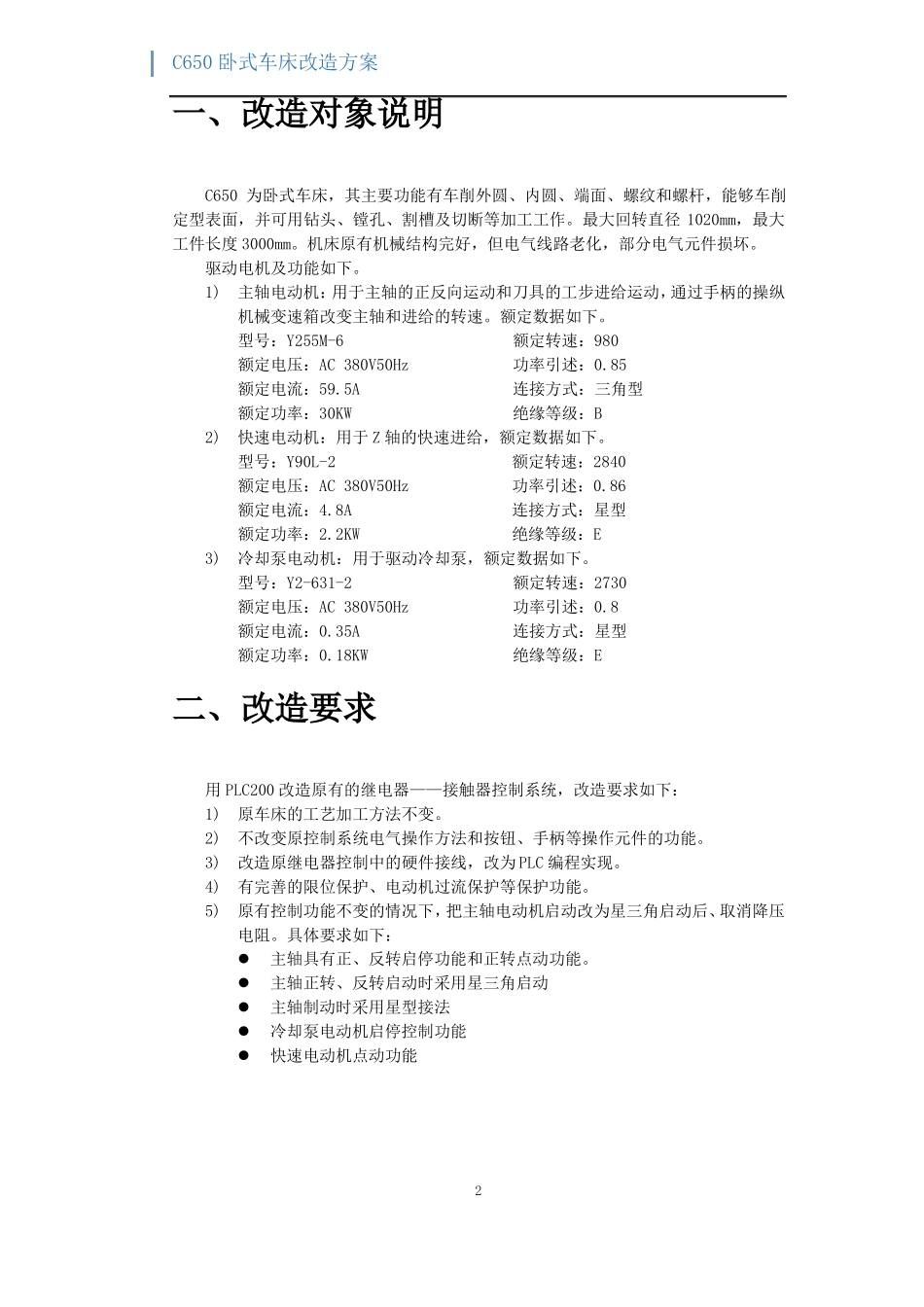

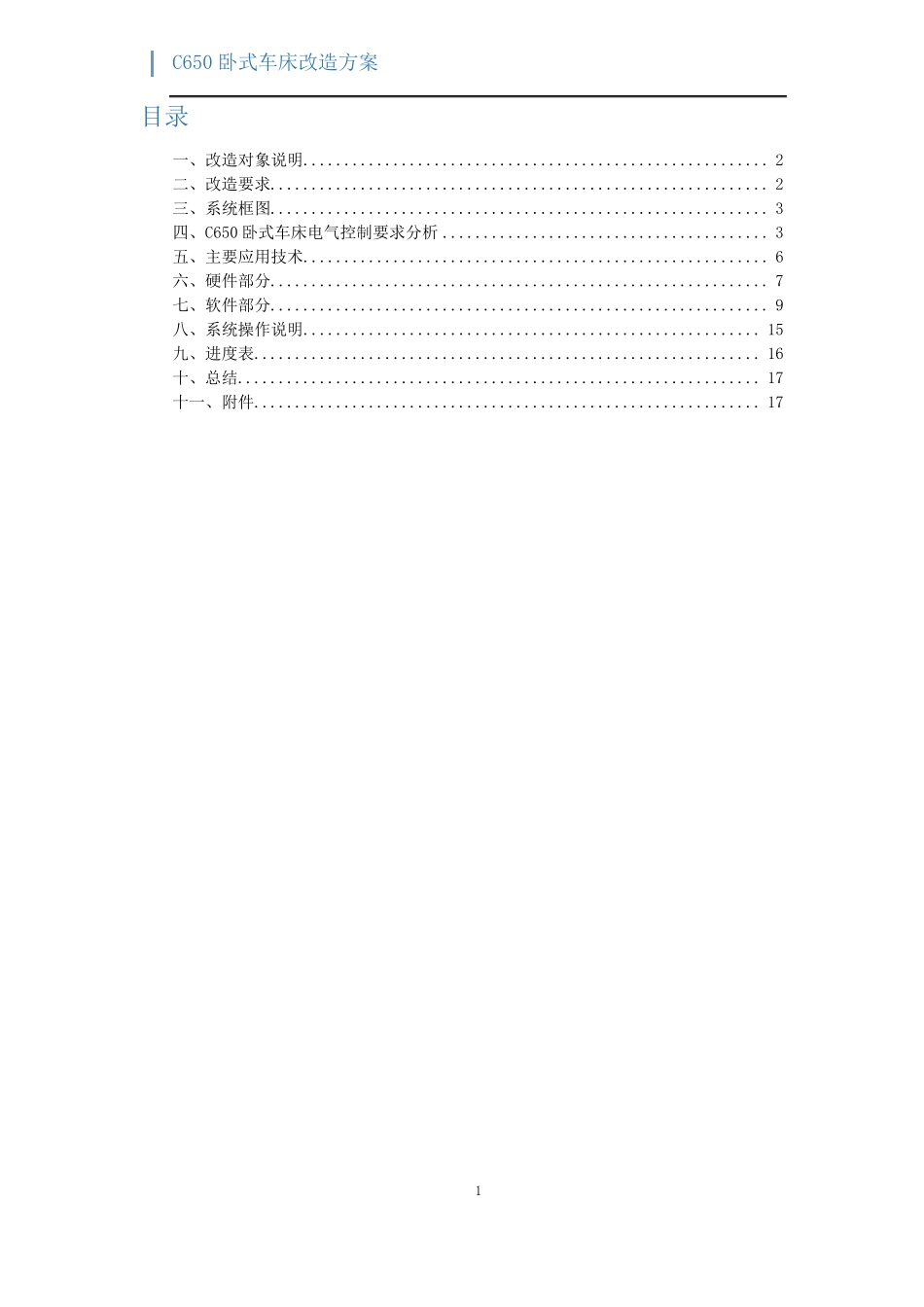

C650 卧式车床电气控制安装与调试改造记录C650 卧式车床改造方案目录一、改造对象说明......................................................... 2二、改造要求............................................................. 2三、系统框图............................................................. 3四、C650 卧式车床电气控制要求分析 ........................................ 3五、主要应用技术......................................................... 6六、硬件部分............................................................. 7七、软件部分............................................................. 9八、系统操作说明........................................................ 15九、进度表.............................................................. 16十、总结................................................................ 17十一、附件.............................................................. 171C650 卧式车床改造方案一、改造对象说明C650 为卧式车床，其主要功能有车削外圆、内圆、端面、螺纹和螺杆，能够车削定型表面，并可用钻头、镗孔、割槽及切断等加工工作。最大回转直径 1020mm，最大工件长度 3000mm。机床原有机械结构完好，但电气线路老化，部分电气元件损坏。驱动电机及功能如下。1)主轴电动机：用于主轴的正反向运动和刀具的工步进给运动，通过手柄的操纵机械变速箱改变主轴和进给的转速。额定数据如下。型号：Y255M-6额定转速：980额定电压：AC 380V50Hz功率引述：0.85额定电流：59.5A连接方式：三角型额定功率：30KW绝缘等级：B2)快速电动机：用于 Z 轴的快速进给，额定数据如下。型号：Y90L-2额定转速：2840额定电压：AC 380V50Hz功率引述：0.86额定电流：4.8A连接方式：星型额定功率：2.2KW绝缘等级：E3)冷却泵电动机：用于驱动冷却泵，额定数据如下。型号：Y2-631-2额定转速：2730额定电压：AC 380V50Hz功率引述：0.8额定电流：0.35A连接方式：星型额定功率：0.18KW绝缘等级：E二、改造要求用 PLC200 改造原有的继电器——接触器控制系统，改造要求如下：1)原车床的工艺加工方法不变。2)不改变原控制系统电气操作方法和按钮、手柄等操作元件的功能。3)改造原继电器控制中的硬件接线，改为 PLC 编程实现。4)有完善的限位保护、电动机过流...
