CECS151：2003沟槽式管道连接

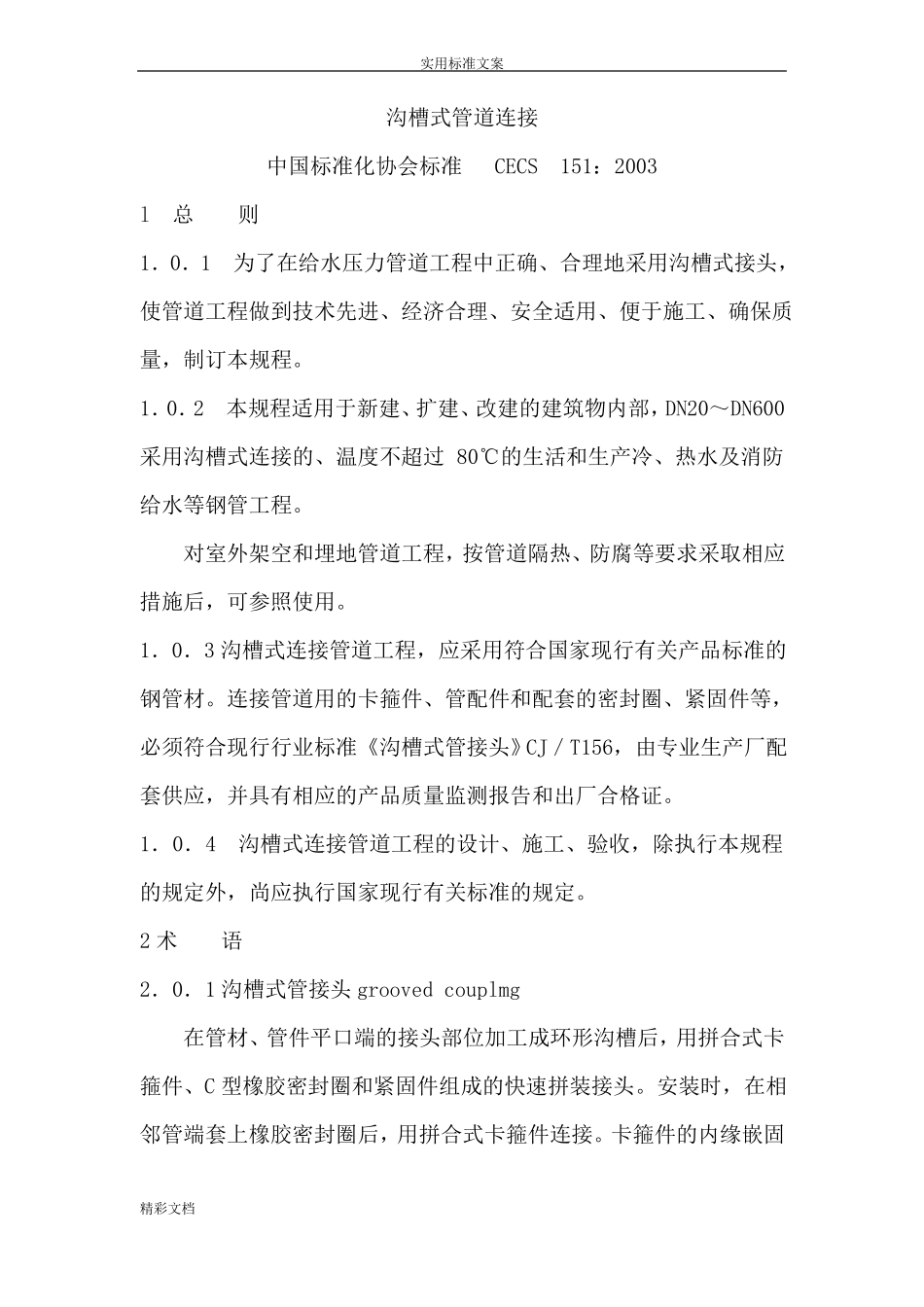

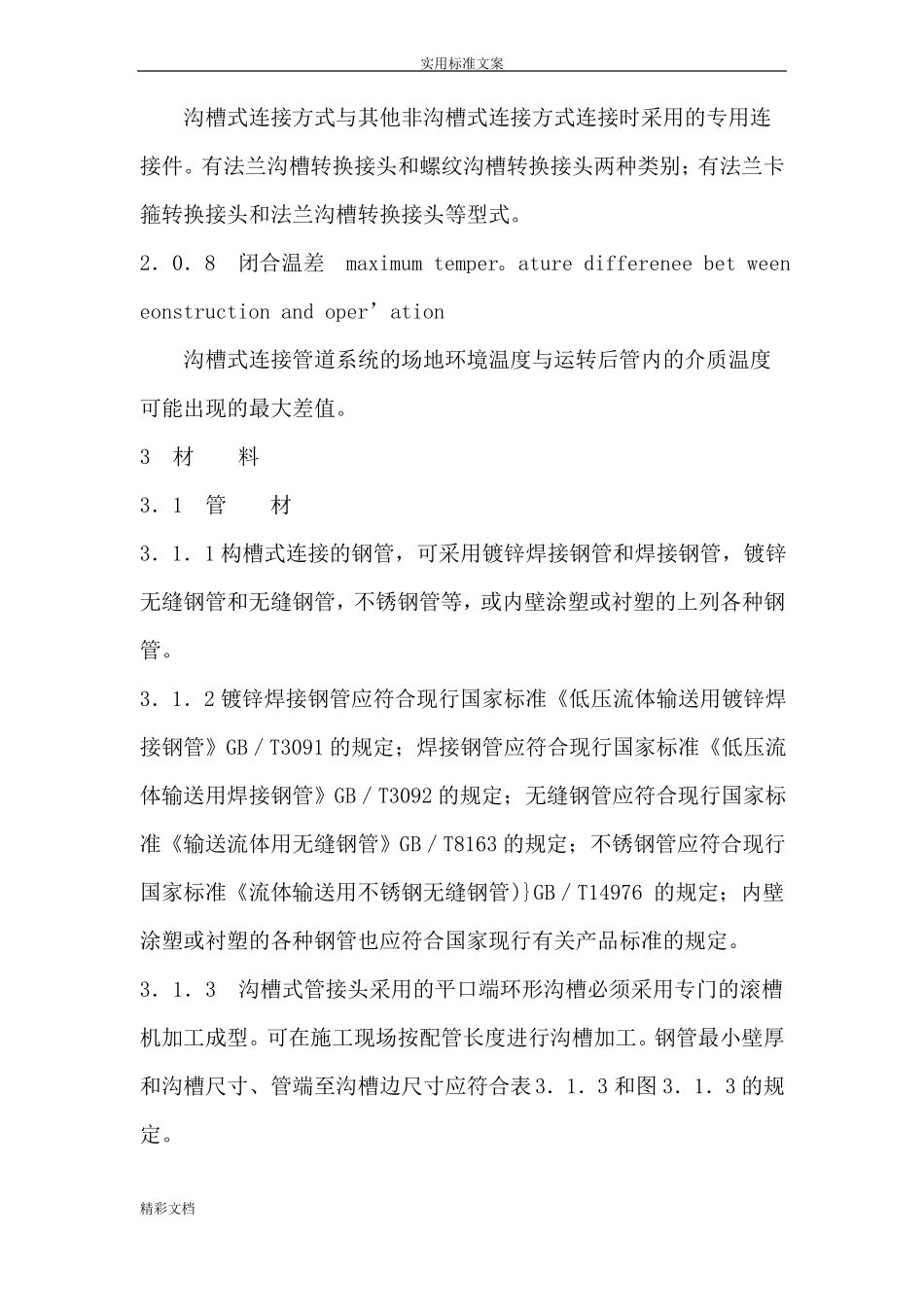

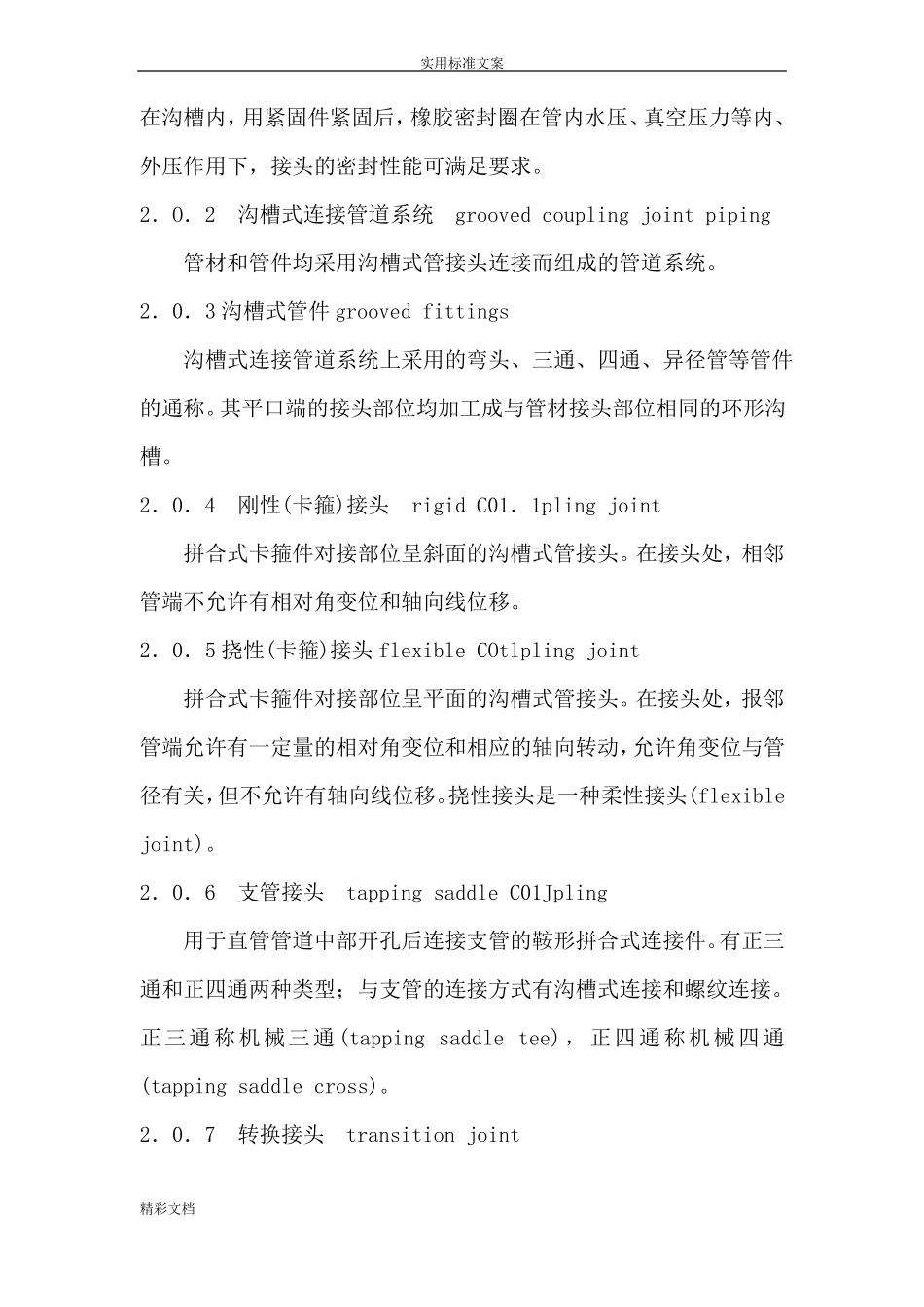

实用标准文案沟槽式管道连接中国标准化协会标准 CECS 151：2003l总则1．0．1为了在给水压力管道工程中正确、合理地采用沟槽式接头，使管道工程做到技术先进、经济合理、安全适用、便于施工、确保质量，制订本规程。1．0．2本规程适用于新建、扩建、改建的建筑物内部，DN20～DN600采用沟槽式连接的、温度不超过 80℃的生活和生产冷、热水及消防给水等钢管工程。对室外架空和埋地管道工程，按管道隔热、防腐等要求采取相应措施后，可参照使用。1．0．3 沟槽式连接管道工程，应采用符合国家现行有关产品标准的钢管材。连接管道用的卡箍件、管配件和配套的密封圈、紧固件等，必须符合现行行业标准《沟槽式管接头》CJ／T156，由专业生产厂配套供应，并具有相应的产品质量监测报告和出厂合格证。1．0．4沟槽式连接管道工程的设计、施工、验收，除执行本规程的规定外，尚应执行国家现行有关标准的规定。2 术语2．0．1 沟槽式管接头 grooved couplmg在管材、管件平口端的接头部位加工成环形沟槽后，用拼合式卡箍件、C 型橡胶密封圈和紧固件组成的快速拼装接头。安装时，在相邻管端套上橡胶密封圈后，用拼合式卡箍件连接。卡箍件的内缘嵌固精彩文档实用标准文案在沟槽内，用紧固件紧固后，橡胶密封圈在管内水压、真空压力等内、外压作用下，接头的密封性能可满足要求。2．O．2沟槽式连接管道系统 grooved coupling joint piping管材和管件均采用沟槽式管接头连接而组成的管道系统。2．0．3 沟槽式管件 grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。其平口端的接头部位均加工成与管材接头部位相同的环形沟槽。2．0．4刚性(卡箍)接头 rigid C01．1pling joint拼合式卡箍件对接部位呈斜面的沟槽式管接头。在接头处，相邻管端不允许有相对角变位和轴向线位移。2．0．5 挠性(卡箍)接头 flexible COtlpling joint拼合式卡箍件对接部位呈平面的沟槽式管接头。在接头处，报邻管端允许有一定量的相对角变位和相应的轴向转动，允许角变位与管径有关，但不允许有轴向线位移。挠性接头是一种柔性接头(flexiblejoint)。2．0．6支管接头 tapping saddle C01Jpling用于直管管道中部开孔后连接支管的鞍形拼合式连接件。有正三通和正四通两种类型；与支管的连接方式有沟槽式连接和螺纹连接。正三通称机械三通(tapping saddle tee)，正四通称机械四通(tapping saddle cross)。2．0．7转换接头 transition...
