Creo钣金设计基础

Creo钣金设计基础_第1页
1/29
Creo钣金设计基础_第2页
2/29
Creo钣金设计基础_第3页
3/29

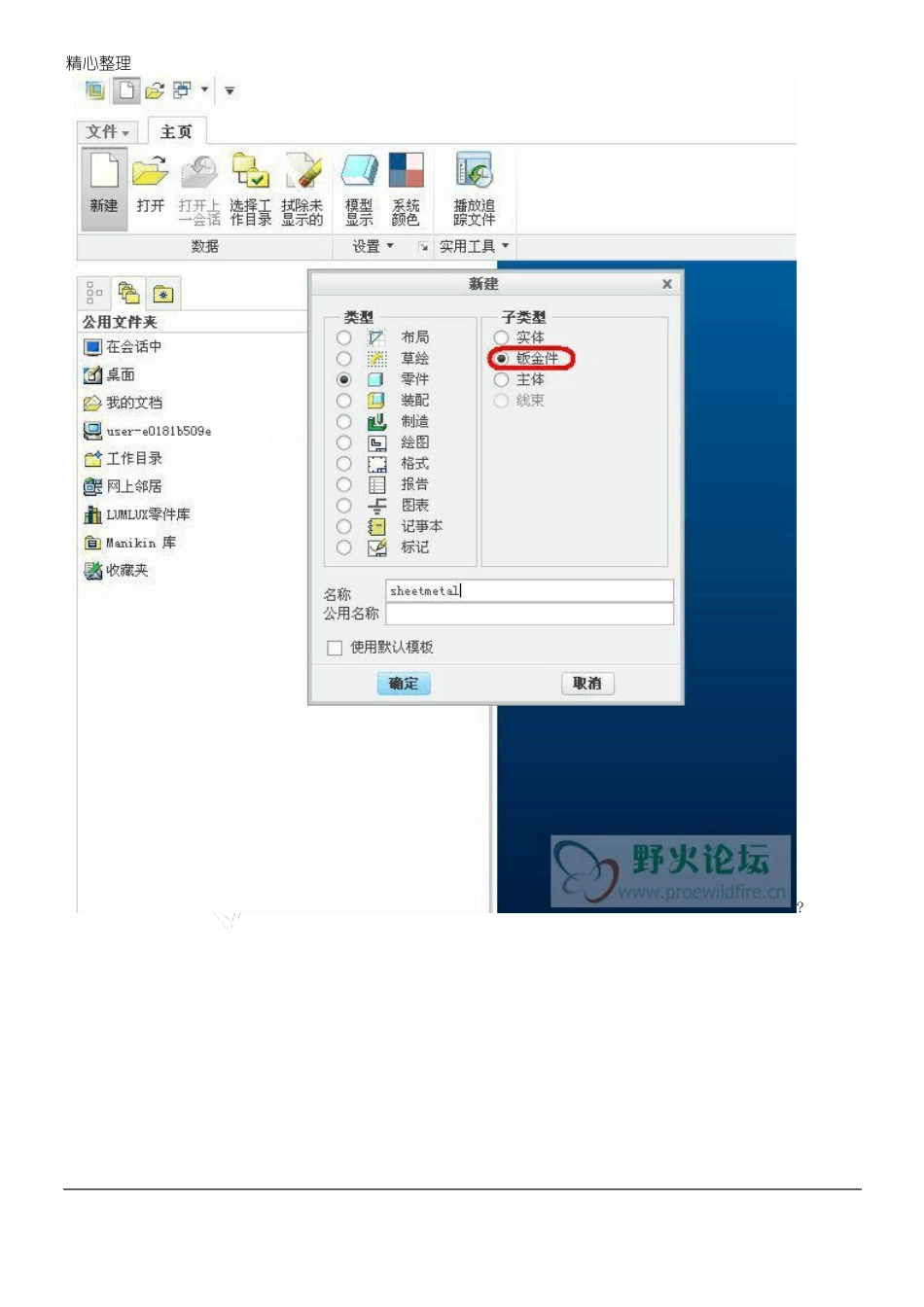

精心整理1.钣金件一般是指具有一定厚度的金属薄板零件,机电设备的支撑结构(如电器控制柜)、护盖(如机床的外围护罩)等一般都是钣金件。与实体零件模型一样,钣金模型的各种结构也是以特征的形式创建的,但钣金的设计也有自己的规律。2.在 Creo2.0 创建钣金有一下两种途径:2.1 是通过新建零件,然后选择钣金件。精心整理?精心整理2.2 是通过实体进行转换得到钣金件。此法是先创建实体特征,然后再进行转换。精心整理选择转换为钣金件后弹出:精心整理精心整理驱动曲面:可将材料厚度均一的实体零件转化为钣金件。其操作方法是选择实体表面上的曲面作为驱动面,然后输入钣金厚度值,即可。值得注意的是,实体上与驱动面不垂直时,在转换为钣金件后,其与驱动面垂直。(为了说明这一点我在原基础模型上添加一个斜切特征)精心整理选取驱动面前,看到。斜切特征没有变化:精心整理选取驱动面后,看斜切特征已经变化了。精心整理精心整理单击确定按钮,进入钣金模块。下面看一下,使用壳进行转换(其使用方法和特征操作一样):精心整理选取要去除的曲面:精心整理单击确定按钮,进入钣金模块:精心整理精心整理看一下钣金模块的这些命令:?精心整理形状璧主要有拉伸璧、平面璧、旋转璧、混合璧、扫面璧、平整璧和法兰璧(其中这些主要是用来创建基础的钣金特的)。?“工程"这块主要是一些后期的钣金成型处理(以后会结合实例说明):精心整理?折弯这块很重要,主要是处理钣金折弯,以及生成折弯顺序表的精心整理?”编辑“这块这要有合并,延伸,分割区域,用到多一些。精心整理?关于钣金的一些参数看以在”文件“下的”准备“下的”模型属性里“精心整理下面就以钣金第一种方法为例进行演示(新建零件,选择钣金,进入钣金模块后,显示如图所示):精心整理看到图中除了形状里面的一些命令可以使用,其他都是未激活状态,因为其他特征是要建立在现有特征基础之上的。下面我们就创建,第一璧,所谓第一钣金璧,就是我们最初创建的第一个钣金特征。我们用”拉伸“和”平面“分别创建钣金璧,看一下他们的区别:精心整理首先用”拉伸”创建(单击拉伸,进入草绘模式)注意看特征要求,我绘制的是开放的截面依然满足要求精心整理绘制如图所示的图形,完成草绘后,看到:精心整理单击确定按钮,完成拉伸钣金的绘制如果我们在上一步的草绘中绘制封闭的图形是什么样的结果呢,看一下。精心整理退出草绘,看到:精心整理本帖隐藏的内容对于拉伸创建钣...
