CrystalBall试验操作过程

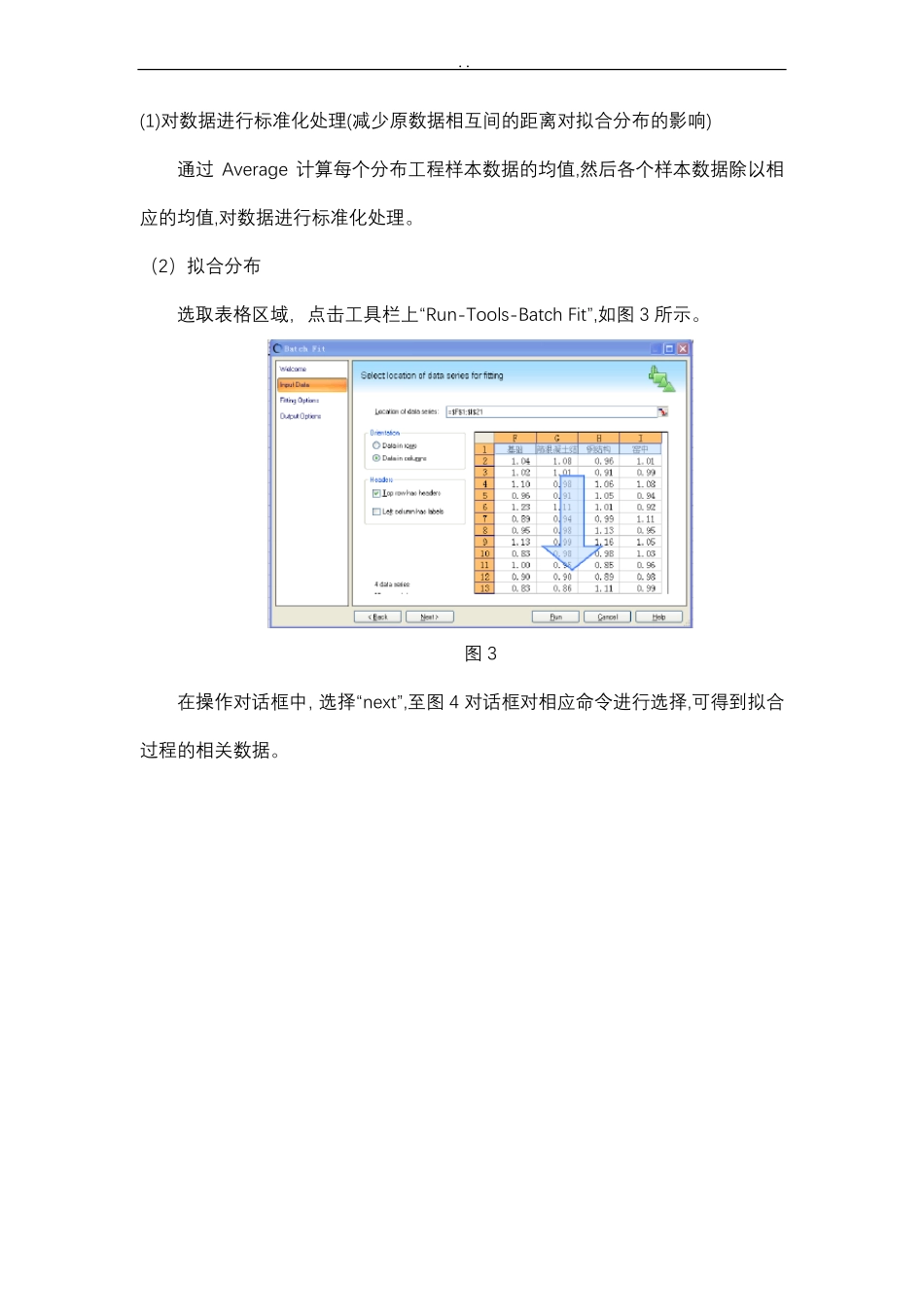

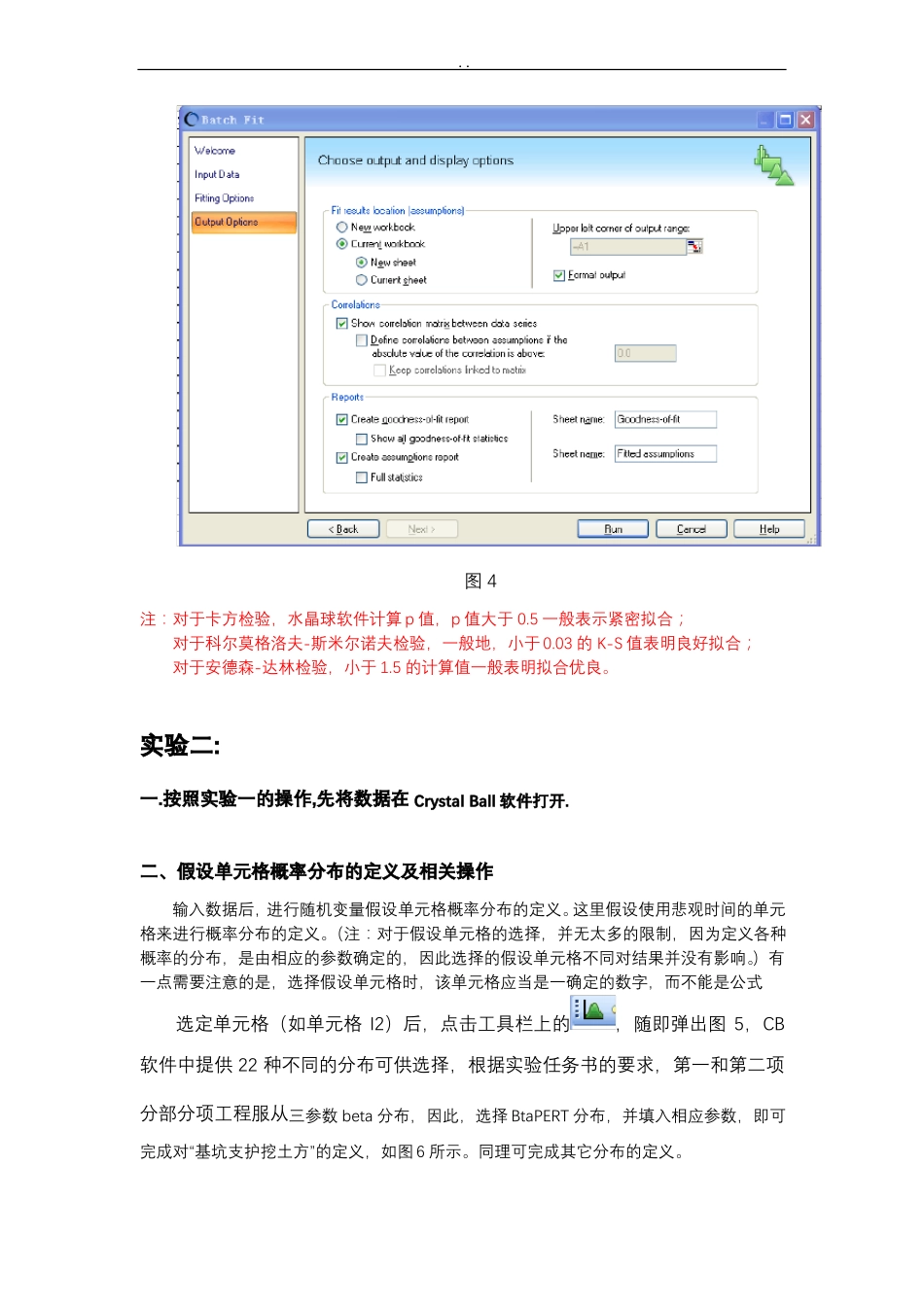

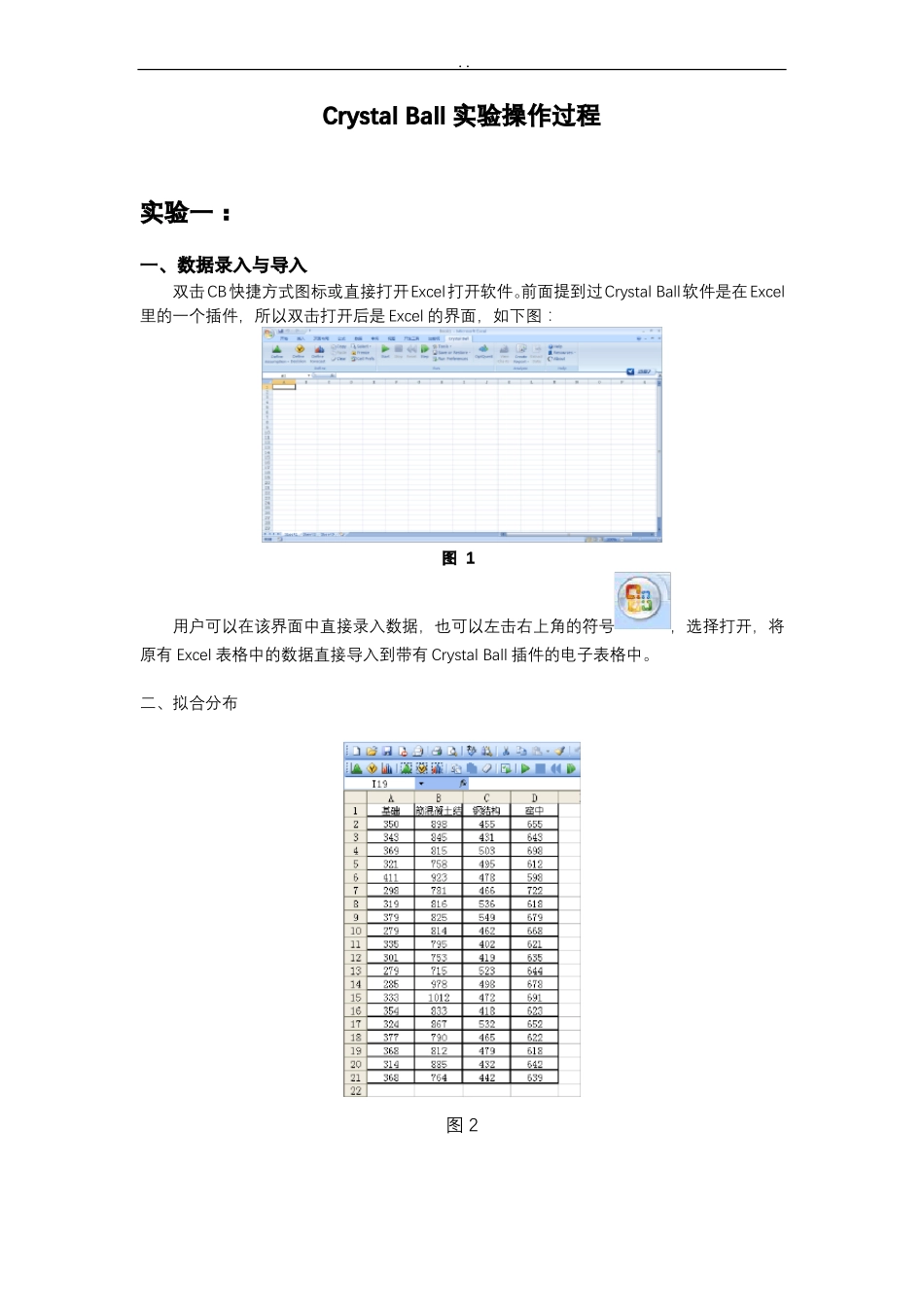

..Crystal Ball 实验操作过程实验一：一、数据录入与导入双击CB快捷方式图标或直接打开Excel打开软件。前面提到过Crystal Ball软件是在Excel里的一个插件，所以双击打开后是 Excel 的界面，如下图：图 1用户可以在该界面中直接录入数据，也可以左击右上角的符号原有 Excel 表格中的数据直接导入到带有 Crystal Ball 插件的电子表格中。二、拟合分布，选择打开，将图 2..(1)对数据进行标准化处理(减少原数据相互间的距离对拟合分布的影响)通过 Average 计算每个分布工程样本数据的均值,然后各个样本数据除以相应的均值,对数据进行标准化处理。（2）拟合分布选取表格区域，点击工具栏上“Run-Tools-Batch Fit”,如图 3 所示。图 3在操作对话框中，选择“next”,至图 4 对话框对相应命令进行选择,可得到拟合过程的相关数据。..图 4注：对于卡方检验，水晶球软件计算 p 值，p 值大于 0.5 一般表示紧密拟合；对于科尔莫格洛夫-斯米尔诺夫检验，一般地，小于 0.03 的 K-S 值表明良好拟合；对于安德森-达林检验，小于 1.5 的计算值一般表明拟合优良。实验二:一.按照实验一的操作,先将数据在 Crystal Ball 软件打开.二、假设单元格概率分布的定义及相关操作输入数据后，进行随机变量假设单元格概率分布的定义。这里假设使用悲观时间的单元格来进行概率分布的定义。（注：对于假设单元格的选择，并无太多的限制，因为定义各种概率的分布，是由相应的参数确定的，因此选择的假设单元格不同对结果并没有影响。）有一点需要注意的是，选择假设单元格时，该单元格应当是一确定的数字，而不能是公式.选定单元格（如单元格 I2）后，点击工具栏上的，随即弹出图 5，CB软件中提供 22 种不同的分布可供选择，根据实验任务书的要求，第一和第二项分部分项工程服从三参数 beta 分布，因此，选择 BtaPERT 分布，并填入相应参数，即可完成对“基坑支护挖土方”的定义，如图 6 所示。同理可完成其它分布的定义。..图 5图 6由于第 3~8 项同为三角分布，因此当完成第 3 项的定以后，选定 I4 单元格（假定仍使用悲观时间列的单元格来进行定义） ，点击工具栏上的data 按钮，然后选择 I5~I9 单元格，点击右侧的copy按钮，即可完成第 4~8 项的定义，同理可便捷地完成其他分部分项工程分布函数的定义。三、确定关键线路..根据各分部分项的逻辑关系绘制出项目的单代号网络图，确定项目存在的线路，并用数学表达式表示...
