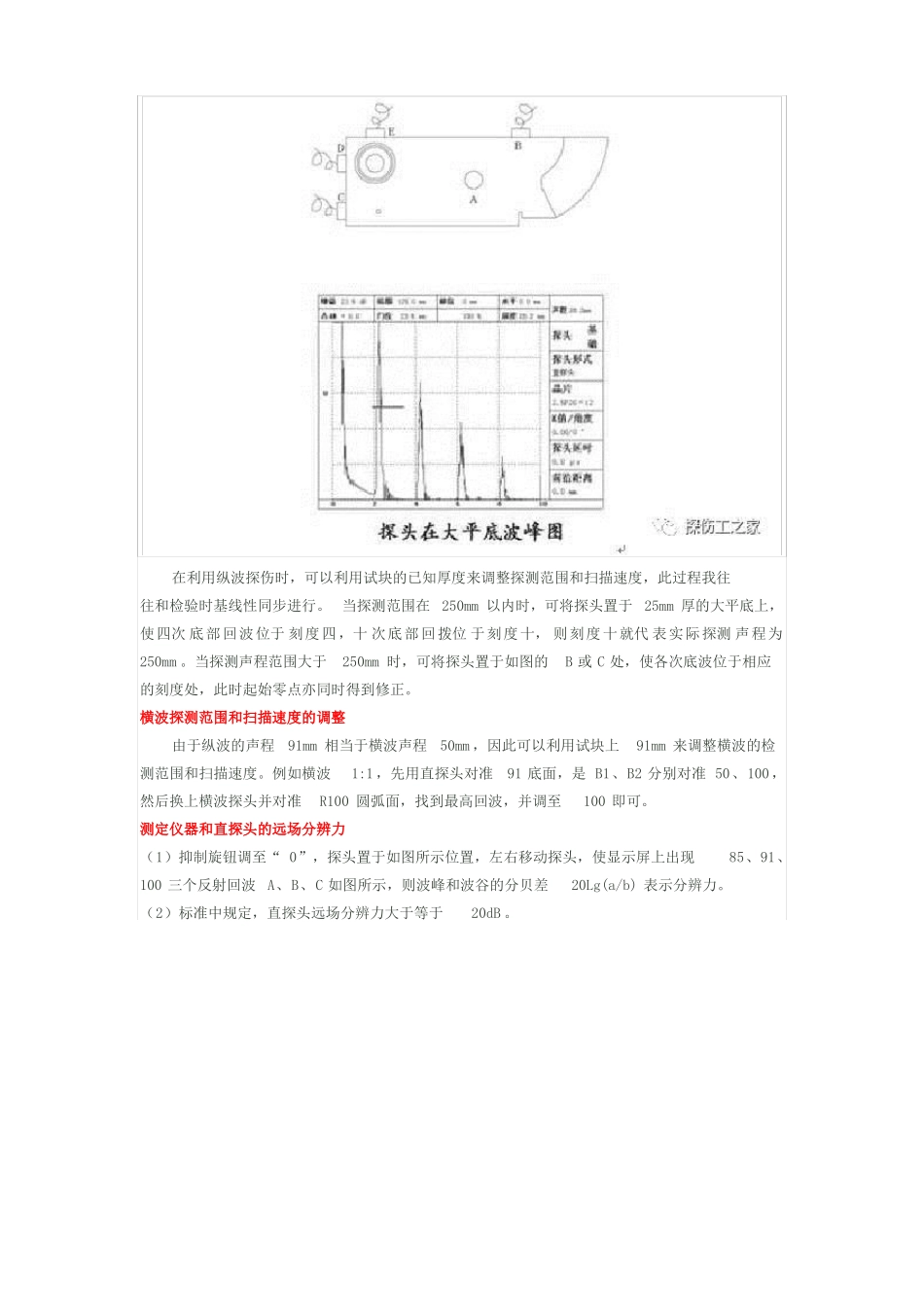

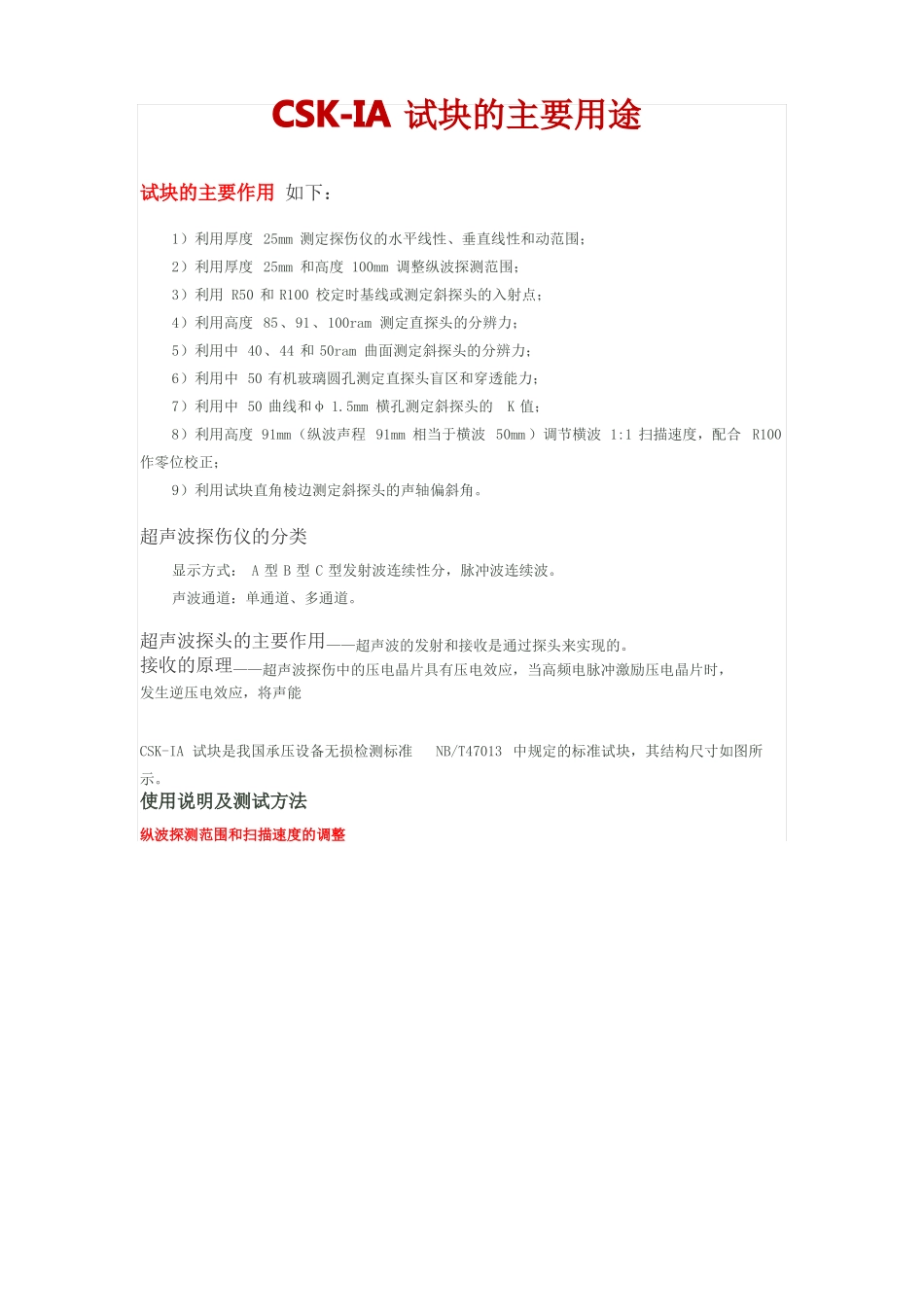

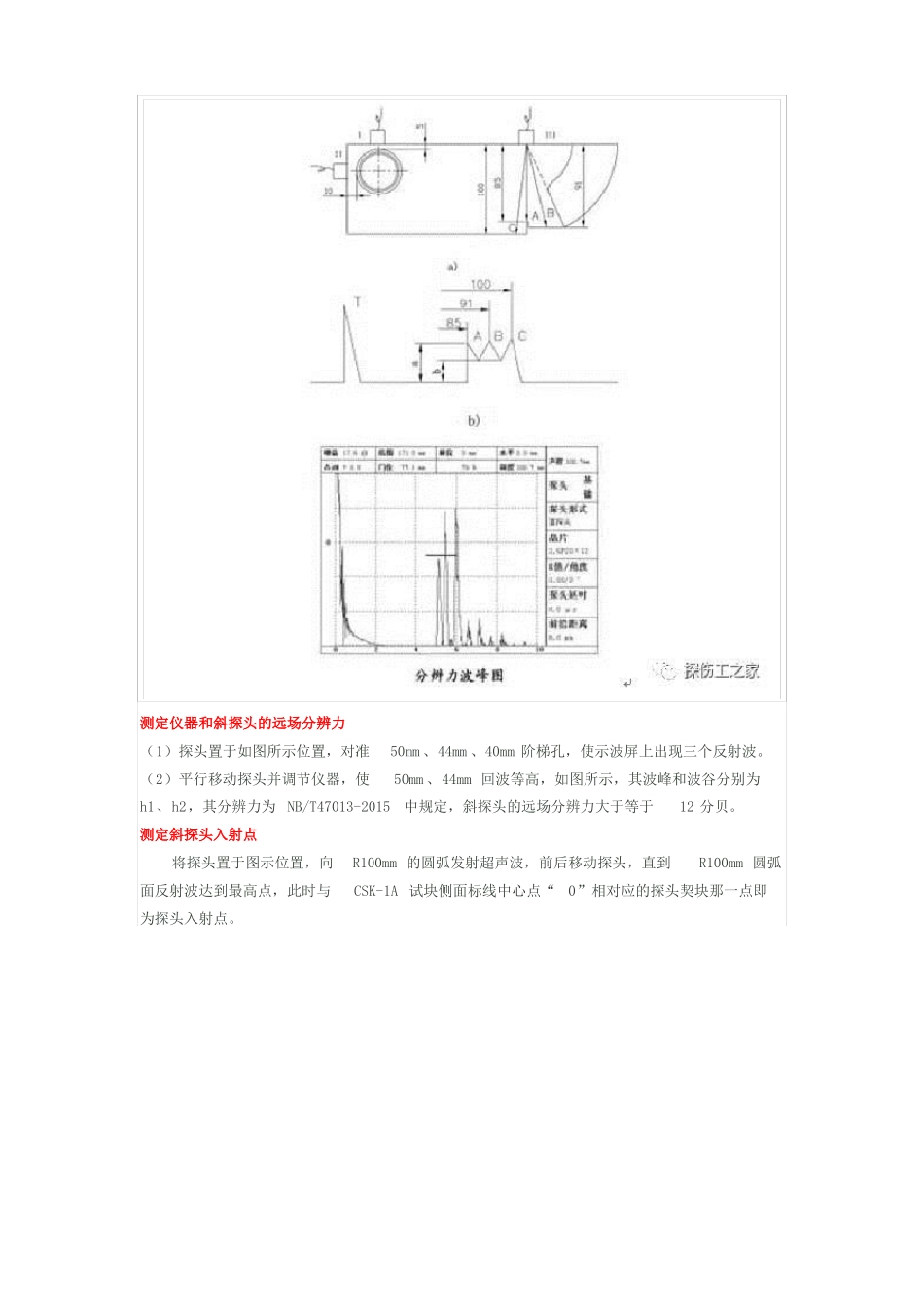

CSK-IA 试块的主要用途试块的主要作用 如下：1）利用厚度 25mm 测定探伤仪的水平线性、垂直线性和动范围；2）利用厚度 25mm 和高度 100mm 调整纵波探测范围；3）利用 R50 和 R100 校定时基线或测定斜探头的入射点；4）利用高度 85、91、100ram 测定直探头的分辨力；5）利用中 40、44 和 50ram 曲面测定斜探头的分辨力；6）利用中 50 有机玻璃圆孔测定直探头盲区和穿透能力；7）利用中 50 曲线和φ 1.5mm 横孔测定斜探头的K 值；8）利用高度 91mm（纵波声程 91mm 相当于横波 50mm ）调节横波 1:1 扫描速度，配合 R100作零位校正；9）利用试块直角棱边测定斜探头的声轴偏斜角。超声波探伤仪的分类显示方式： A 型 B 型 C 型发射波连续性分，脉冲波连续波。声波通道：单通道、多通道。超声波探头的主要作用——超声波的发射和接收是通过探头来实现的。接收的原理——超声波探伤中的压电晶片具有压电效应，当高频电脉冲激励压电晶片时，发生逆压电效应，将声能CSK-IA 试块是我国承压设备无损检测标准NB/T47013 中规定的标准试块，其结构尺寸如图所示。使用说明及测试方法纵波探测范围和扫描速度的调整在利用纵波探伤时，可以利用试块的已知厚度来调整探测范围和扫描速度，此过程我往往和检验时基线性同步进行。 当探测范围在 250mm 以内时，可将探头置于 25mm 厚的大平底上，使四次 底部回波位于 刻度四，十 次底部回拨位 于刻度十， 则刻度十就代 表实际探测 声程为250mm 。当探测声程范围大于250mm 时，可将探头置于如图的B 或 C 处，使各次底波位于相应的刻度处，此时起始零点亦同时得到修正。横波探测范围和扫描速度的调整由于纵波的声程91mm 相当于横波声程50mm ，因此可以利用试块上91mm 来调整横波的检测范围和扫描速度。例如横波1:1，先用直探头对准91 底面，是 B1、B2 分别对准 50、100，然后换上横波探头并对准R100 圆弧面，找到最高回波，并调至100 即可。测定仪器和直探头的远场分辨力（1）抑制旋钮调至“ 0”，探头置于如图所示位置，左右移动探头，使显示屏上出现85、91、100 三个反射回波 A、B、C 如图所示，则波峰和波谷的分贝差20Lg(a/b) 表示分辨力。（2）标准中规定，直探头远场分辨力大于等于20dB 。测定仪器和斜探头的远场分辨力（1）探头置于如图所示位置，对准50mm 、44mm 、40mm 阶梯孔，使示波屏上出现三个反射波。（2）平行移动探头并调节仪器...
