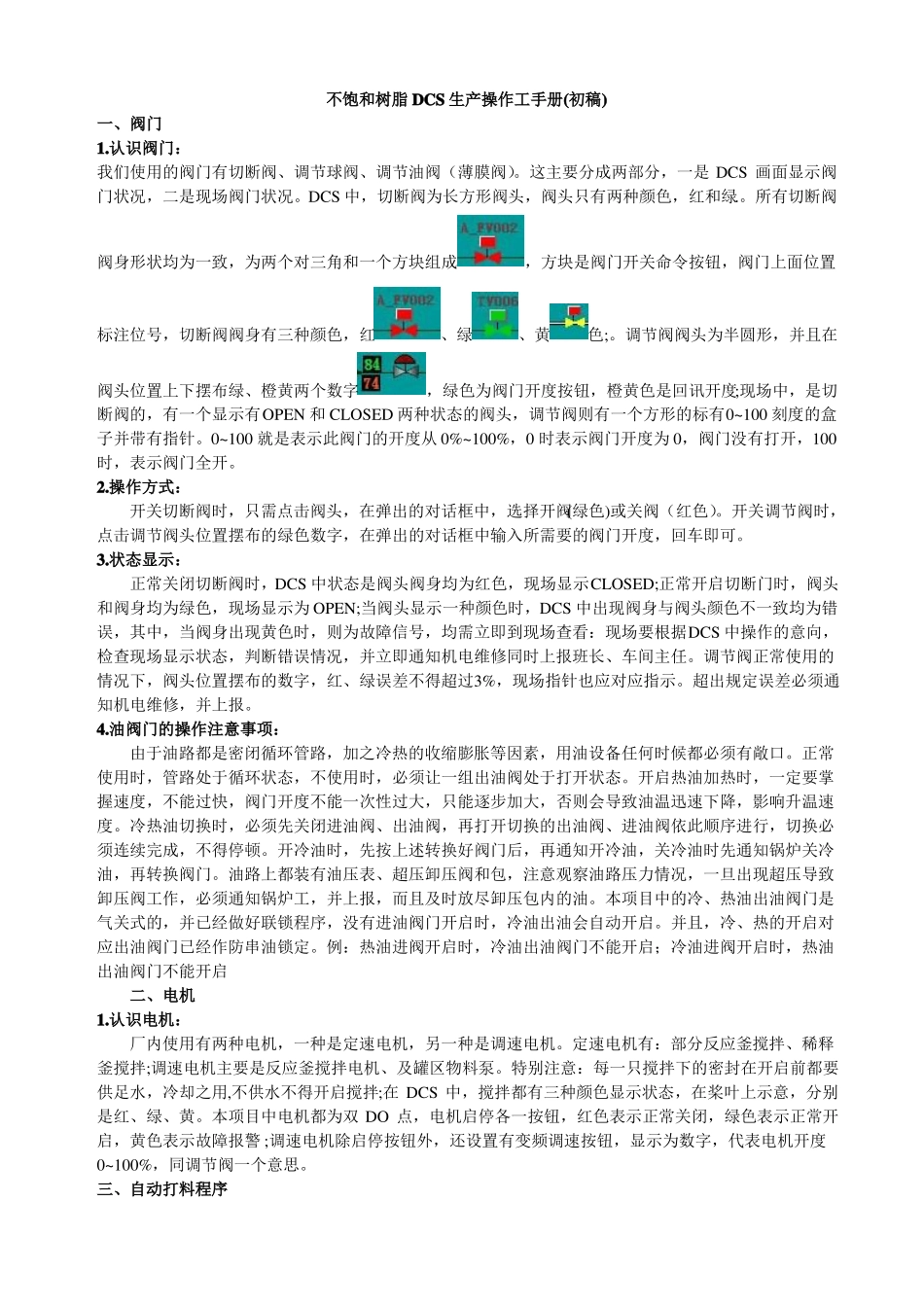

不饱和树脂 DCS 生产操作工手册(初稿)一、阀门1.认识阀门：我们使用的阀门有切断阀、调节球阀、调节油阀（薄膜阀）。这主要分成两部分，一是 DCS 画面显示阀门状况，二是现场阀门状况。DCS 中，切断阀为长方形阀头，阀头只有两种颜色，红和绿.。所有切断阀阀身形状均为一致，为两个对三角和一个方块组成，方块是阀门开关命令按钮，阀门上面位置标注位号，切断阀阀身有三种颜色，红、绿、黄色;。调节阀阀头为半圆形，并且在阀头位置上下摆布绿、橙黄两个数字，绿色为阀门开度按钮，橙黄色是回讯开度;现场中，是切断阀的，有一个显示有OPEN 和 CLOSED 两种状态的阀头，调节阀则有一个方形的标有0~100 刻度的盒子并带有指针。0~100 就是表示此阀门的开度从 0%~100%，0 时表示阀门开度为 0，阀门没有打开，100时，表示阀门全开。2.操作方式：开关切断阀时，只需点击阀头，在弹出的对话框中，选择开阀(绿色)或关阀（红色）。开关调节阀时，点击调节阀头位置摆布的绿色数字，在弹出的对话框中输入所需要的阀门开度，回车即可。3.状态显示：正常关闭切断阀时，DCS 中状态是阀头阀身均为红色，现场显示CLOSED;正常开启切断门时，阀头和阀身均为绿色，现场显示为 OPEN;当阀头显示一种颜色时，DCS 中出现阀身与阀头颜色不一致均为错误，其中，当阀身出现黄色时，则为故障信号，均需立即到现场查看：现场要根据DCS 中操作的意向，检查现场显示状态，判断错误情况，并立即通知机电维修同时上报班长、车间主任。调节阀正常使用的情况下，阀头位置摆布的数字，红、绿误差不得超过3%，现场指针也应对应指示。超出规定误差必须通知机电维修，并上报。4.油阀门的操作注意事项：由于油路都是密闭循环管路，加之冷热的收缩膨胀等因素，用油设备任何时候都必须有敞口。正常使用时，管路处于循环状态，不使用时，必须让一组出油阀处于打开状态。开启热油加热时，一定要掌握速度，不能过快，阀门开度不能一次性过大，只能逐步加大，否则会导致油温迅速下降，影响升温速度。冷热油切换时，必须先关闭进油阀、出油阀，再打开切换的出油阀、进油阀依此顺序进行，切换必须连续完成，不得停顿。开冷油时，先按上述转换好阀门后，再通知开冷油，关冷油时先通知锅炉关冷油，再转换阀门。油路上都装有油压表、超压卸压阀和包，注意观察油路压力情况，一旦出现超压导致卸压阀工作，必须通知锅炉工，并上报，而且及时放尽卸压包内的油。本项目中的冷、热油出油阀门...
