DTL带式输送机设计说明书

DTL带式输送机设计说明书_第1页
1/18
DTL带式输送机设计说明书_第2页
2/18
DTL带式输送机设计说明书_第3页
3/18

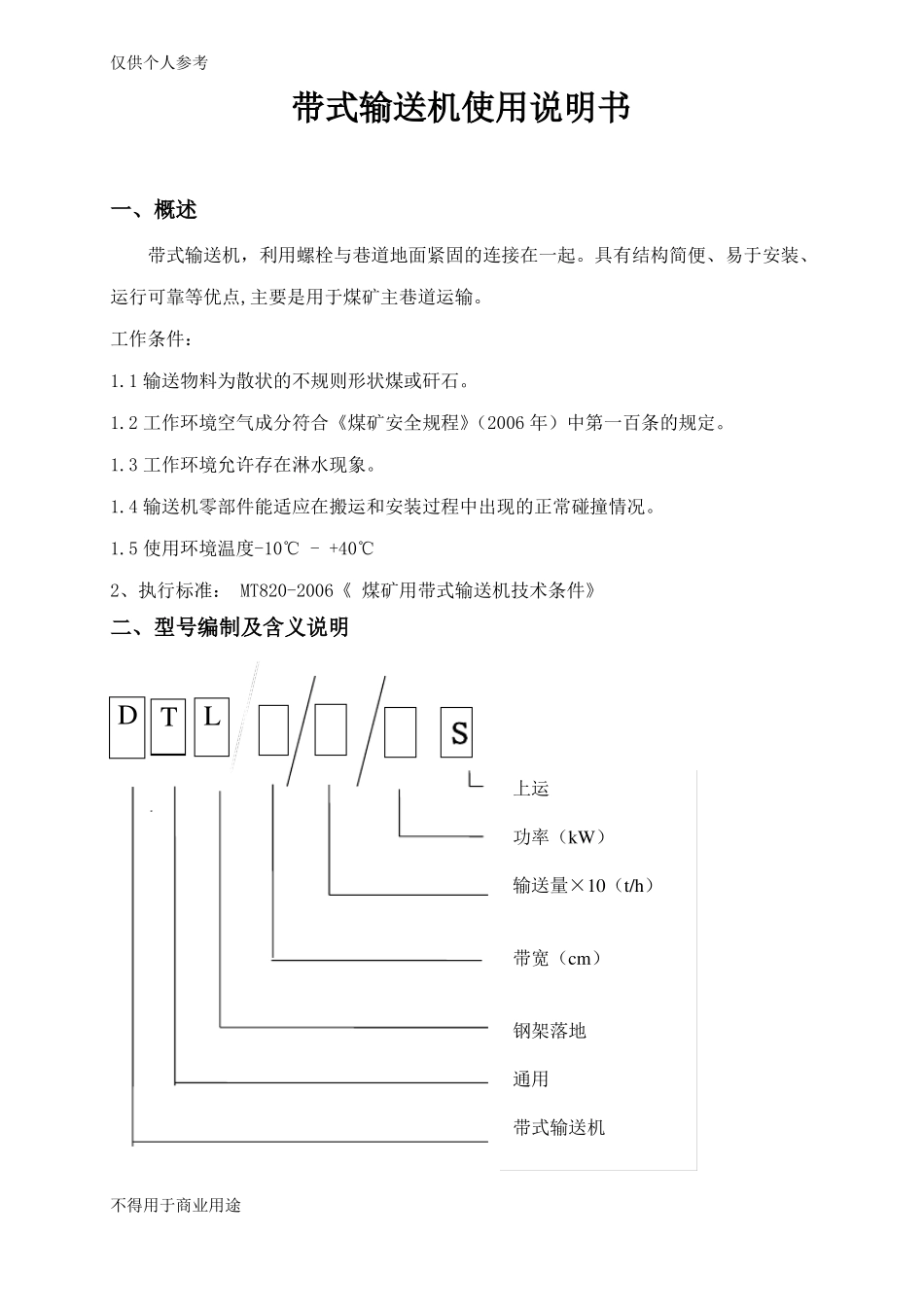

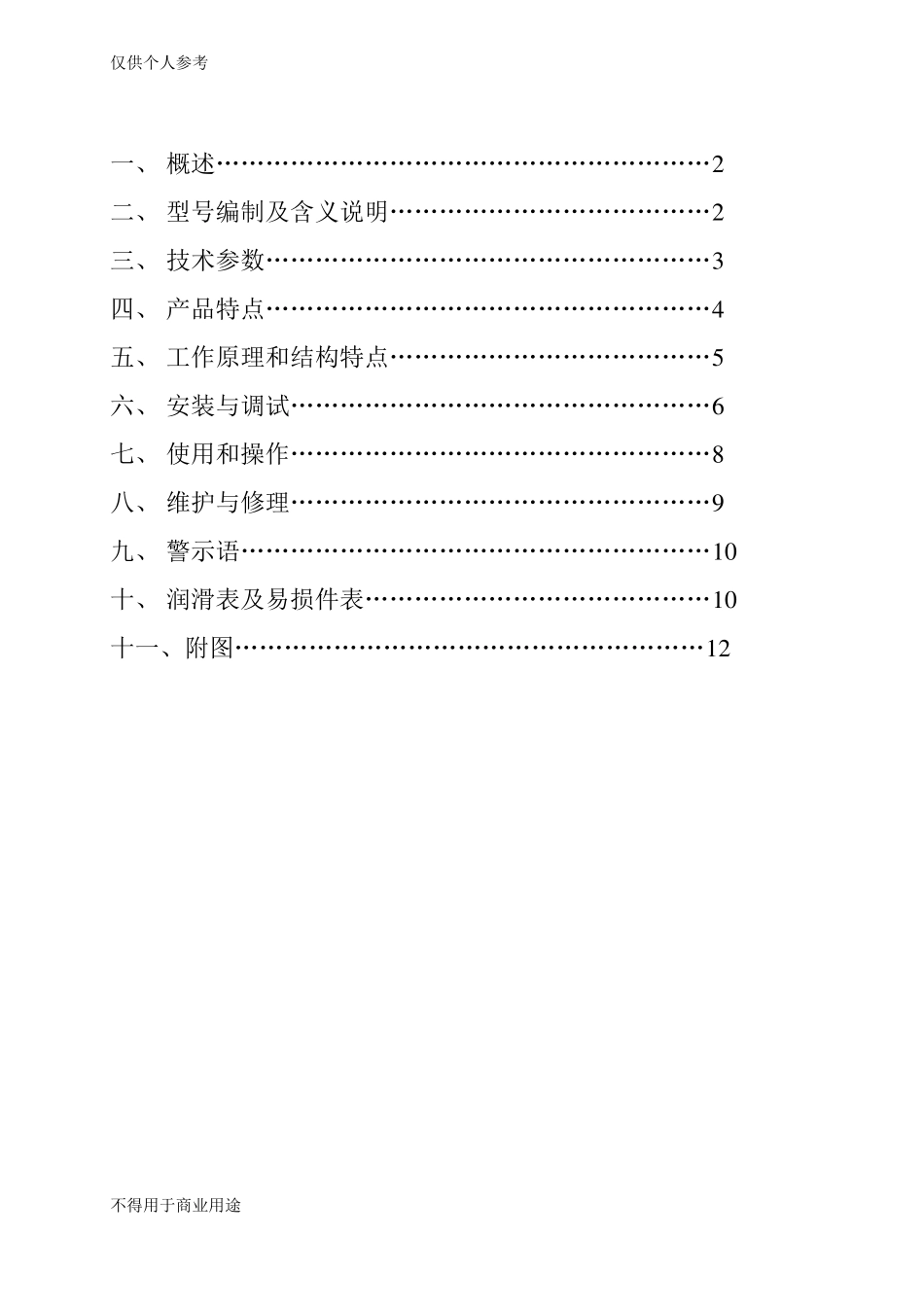

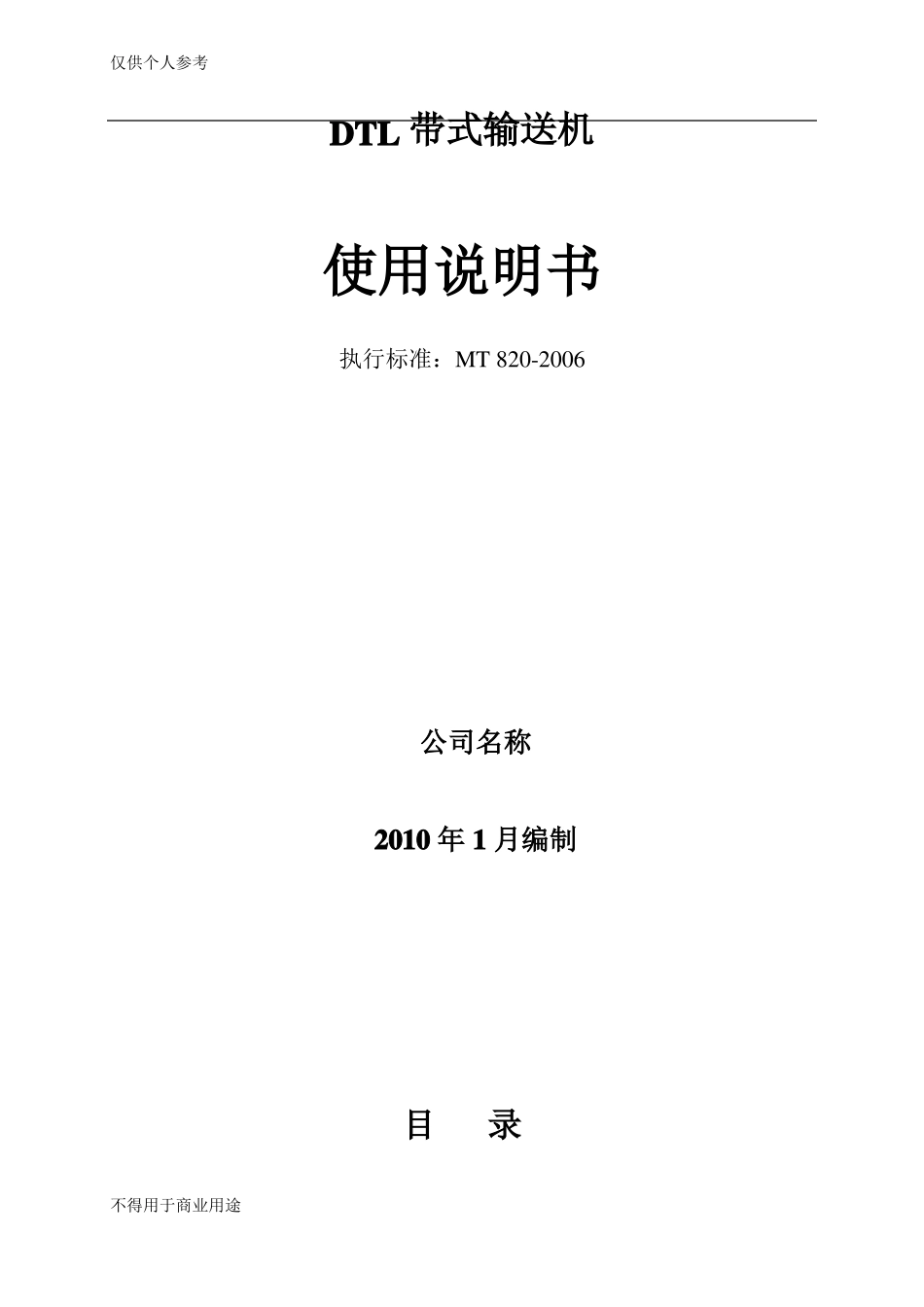

仅供个人参考DTL 带式输送机使用说明书不得用于商业用途执行标准:MT 820-2006公司名称2010 年 1 月编制目录仅供个人参考一、 概述……………………………………………………2二、 型号编制及含义说明…………………………………2三、 技术参数………………………………………………3四、 产品特点………………………………………………4五、 工作原理和结构特点…………………………………5六、 安装与调试……………………………………………6七、 使用和操作……………………………………………8八、 维护与修理……………………………………………9九、 警示语…………………………………………………10十、 润滑表及易损件表……………………………………10十一、附图…………………………………………………12不得用于商业用途仅供个人参考带式输送机使用说明书一、概述带式输送机,利用螺栓与巷道地面紧固的连接在一起。具有结构简便、易于安装、运行可靠等优点,主要是用于煤矿主巷道运输。工作条件:1.1 输送物料为散状的不规则形状煤或矸石。1.2 工作环境空气成分符合《煤矿安全规程》(2006 年)中第一百条的规定。1.3 工作环境允许存在淋水现象。1.4 输送机零部件能适应在搬运和安装过程中出现的正常碰撞情况。1.5 使用环境温度-10℃ - +40℃2、执行标准: MT820-2006《 煤矿用带式输送机技术条件》二、型号编制及含义说明DTL不得用于商业用途上运功率(kW)输送量×10(t/h)带宽(cm)钢架落地通用带式输送机仅供个人参考三、技术参数产品名称及型号带宽(mm)输送量(t/h)输送长度(m)胶带速度(m/s)倾角(°)阻燃输送带规格传动滚筒直径(mm)改向滚筒直径(mm)托辊直径(mm)上托辊间距(m)下托辊间距(m)减速器型号减速器速比电机型号电机功率(kW)电机电压偶合器型号张紧方式拉紧行程全机总重(kg)带式输送机DTL120/180/3×3551200180019004.00ST/S2000φ1024φ1024/φ824/φ520φ1331.53.0H3SH1220YB2-400S-4355660/1140无液压自动张紧绞车18m291211带式输送机DTL120/120/2×3151200120019003.150ST/S20001024φ1024/φ824/φ520φ1331.53.0H3SH1225YB2-355L2-4315660/1140无液压自动张紧绞车18m283998带式输送机DTL120/150/2×2501200150016003.150~12000Sφ1000φ1000/φ800/φ630φ1331.53.0B3SH1125YBK2-355M2-4250660/1140无液压自动张紧绞车4.8m205374不得用于商业用途仅供个人参考产品名称及型号带宽(mm)输送...
