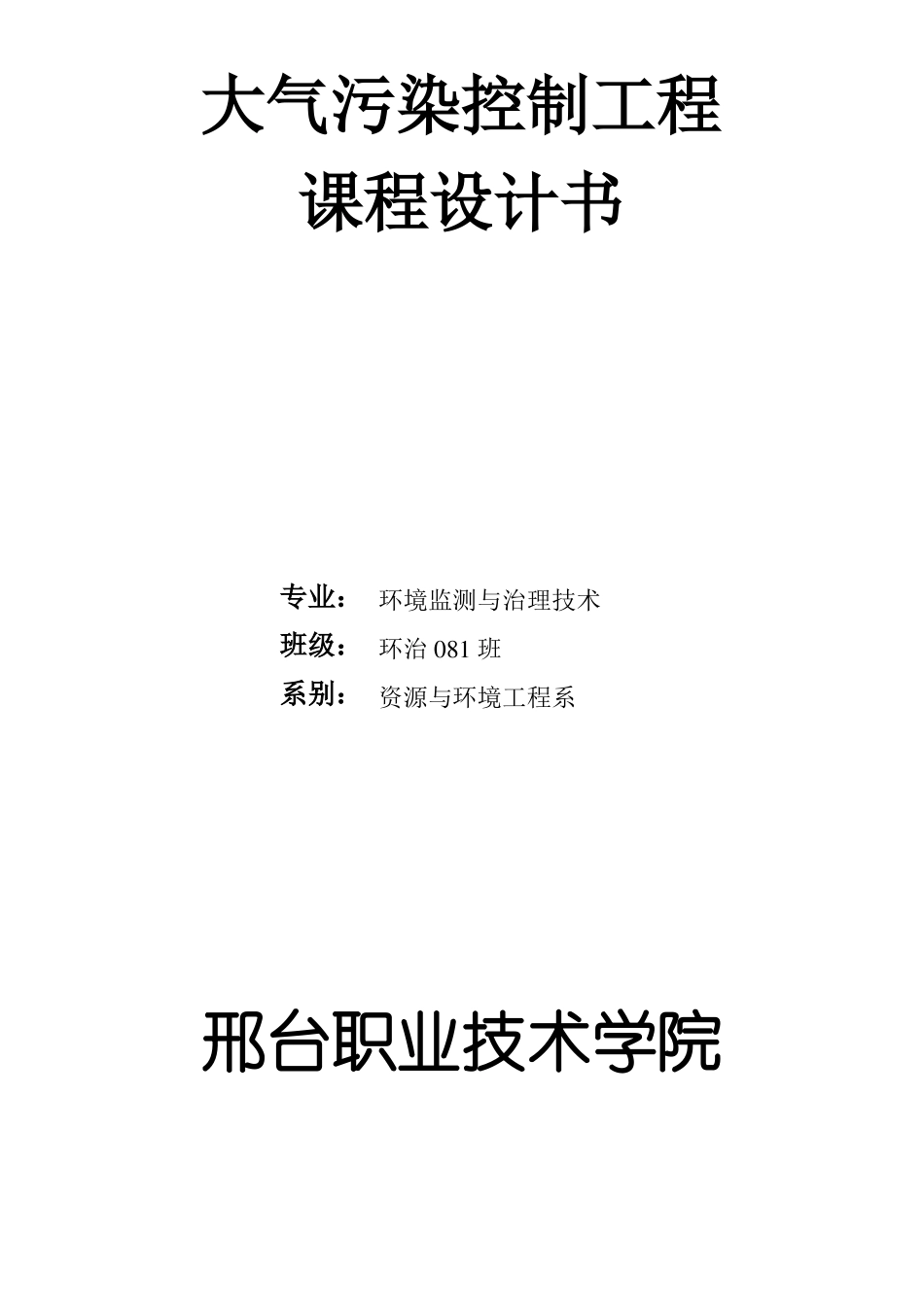

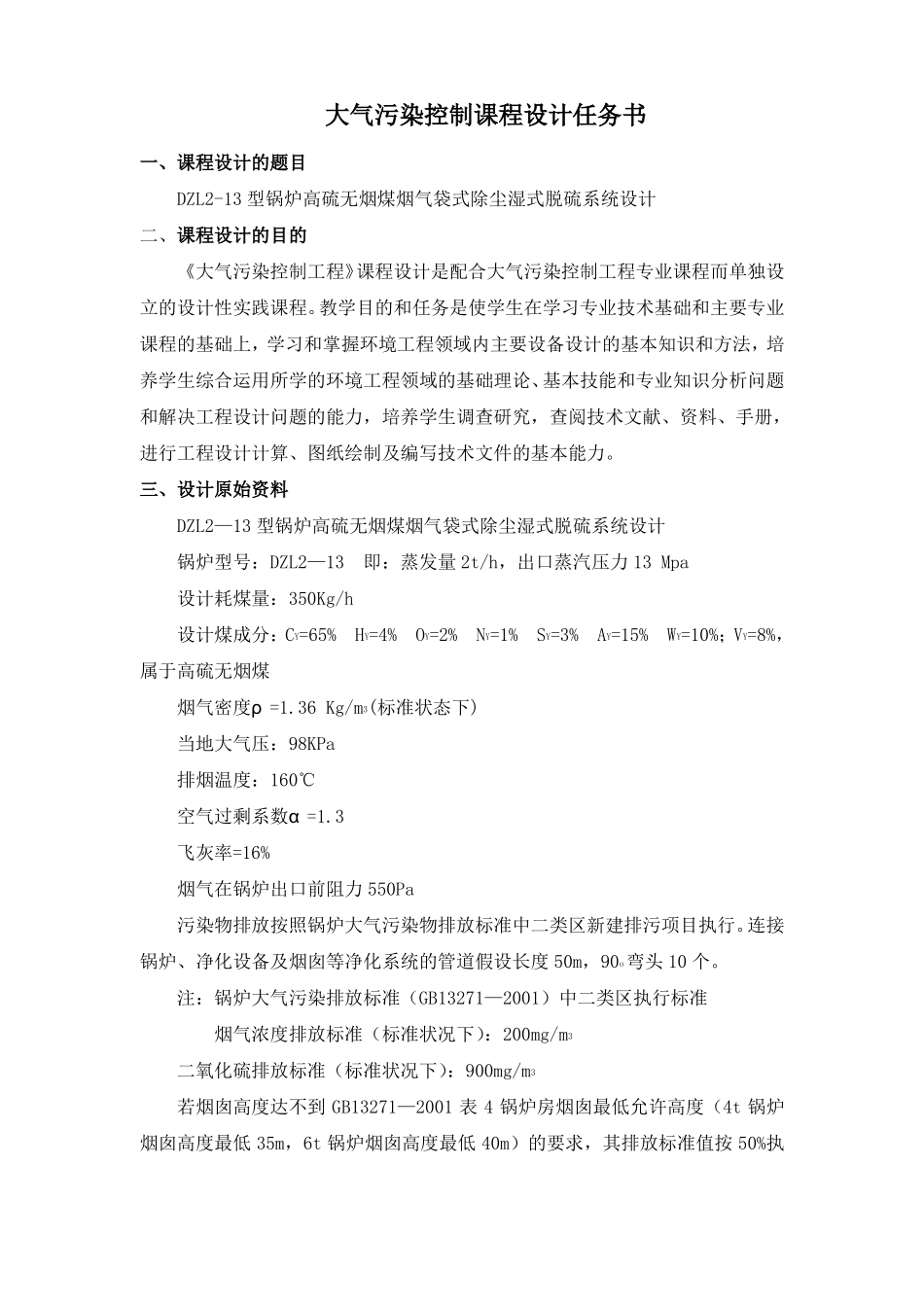

大气污染控制工程课程设计书专业： 环境监测与治理技术班级： 环治 081 班系别： 资源与环境工程系邢台职业技术学院大气污染控制课程设计任务书一、课程设计的题目DZL2-13 型锅炉高硫无烟煤烟气袋式除尘湿式脱硫系统设计二、课程设计的目的《大气污染控制工程》课程设计是配合大气污染控制工程专业课程而单独设立的设计性实践课程。教学目的和任务是使学生在学习专业技术基础和主要专业课程的基础上，学习和掌握环境工程领域内主要设备设计的基本知识和方法，培养学生综合运用所学的环境工程领域的基础理论、基本技能和专业知识分析问题和解决工程设计问题的能力，培养学生调查研究，查阅技术文献、资料、手册，进行工程设计计算、图纸绘制及编写技术文件的基本能力。三、设计原始资料DZL2—13 型锅炉高硫无烟煤烟气袋式除尘湿式脱硫系统设计锅炉型号：DZL2—13即：蒸发量 2t/h，出口蒸汽压力 13 Mpa设计耗煤量：350Kg/h设计煤成分：CY=65% HY=4% OY=2% NY=1% SY=3% AY=15% WY=10%；VY=8%，属于高硫无烟煤烟气密度ρ =1.36 Kg/m3(标准状态下)当地大气压：98KPa排烟温度：160℃空气过剩系数α =1.3飞灰率=16%烟气在锅炉出口前阻力 550Pa污染物排放按照锅炉大气污染物排放标准中二类区新建排污项目执行。连接锅炉、净化设备及烟囱等净化系统的管道假设长度 50m，90o弯头 10 个。注：锅炉大气污染排放标准（GB13271—2001）中二类区执行标准烟气浓度排放标准（标准状况下）：200mg/m3二氧化硫排放标准（标准状况下）：900mg/m3若烟囱高度达不到 GB13271—2001 表 4 锅炉房烟囱最低允许高度（4t 锅炉烟囱高度最低 35m，6t 锅炉烟囱高度最低 40m）的要求，其排放标准值按 50%执行，即：烟尘浓度排放标准(标准状态下)：100 mg/m3二氧化硫排放标准(标准状态下)：450 mg/m3四、课程教学要求本课程设计的选题紧紧围绕大气污染控制工程烟气除尘为主题。学生必须根据教学要求、设计工作量以及实际条件，进行恰当选题。能按照设计任务书，顺利完成设计任务，培养运用本学科的基础理论和专业知识解决本专业实际问题的能力，提高设计计算、工程制图和使用资料的能力。四、设计内容与要求1. 根据燃煤的原始数据计算锅炉燃烧产生的烟气量，烟尘和二氧化硫浓度。2． 净化系统设计方案的分析，包括净化设备的工作原理及特点；运行参数的选择与设计；净化效率的影响因素等。3． 除尘设备结构设计计算4． 脱硫设备结构设计计算5...
