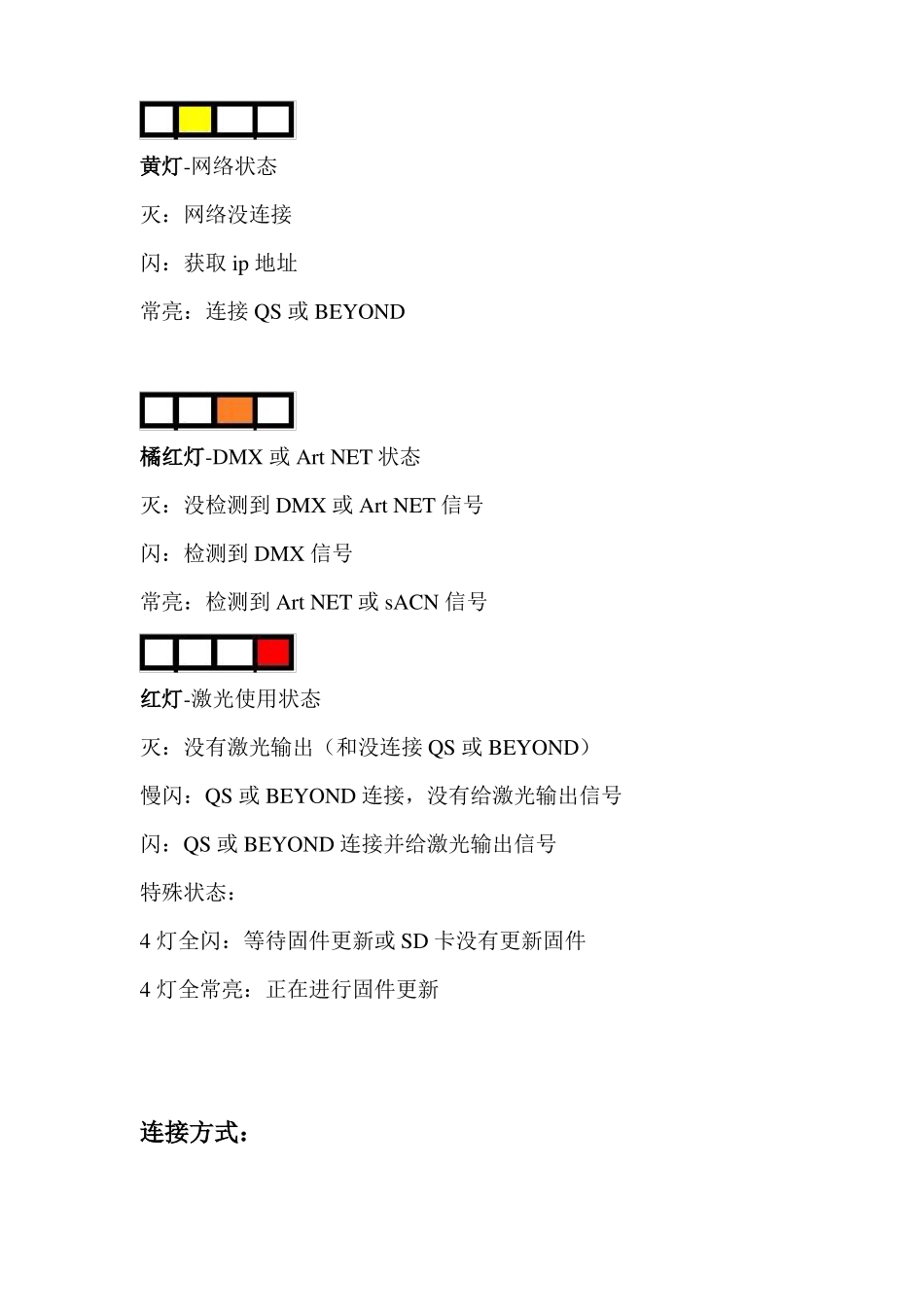

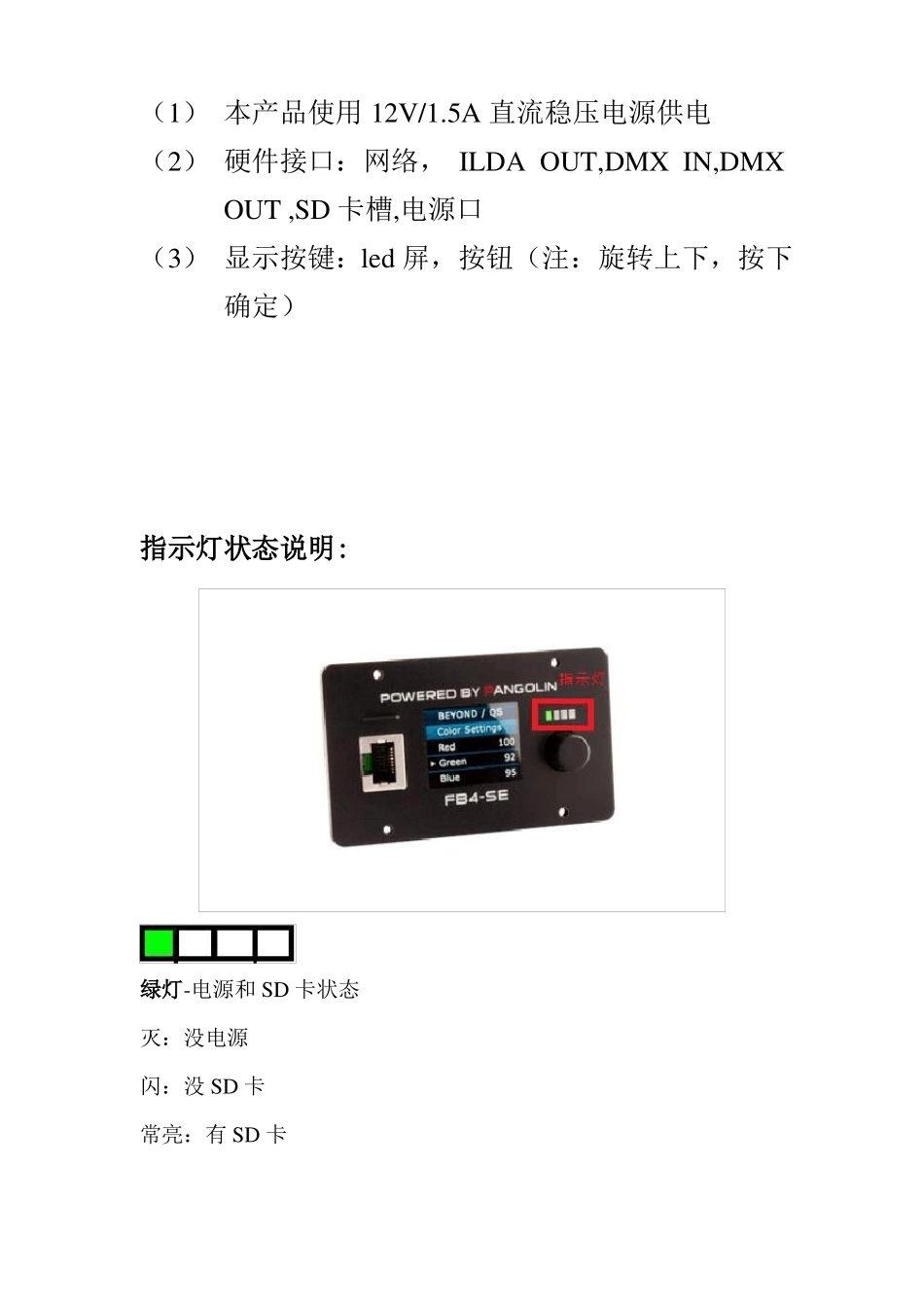

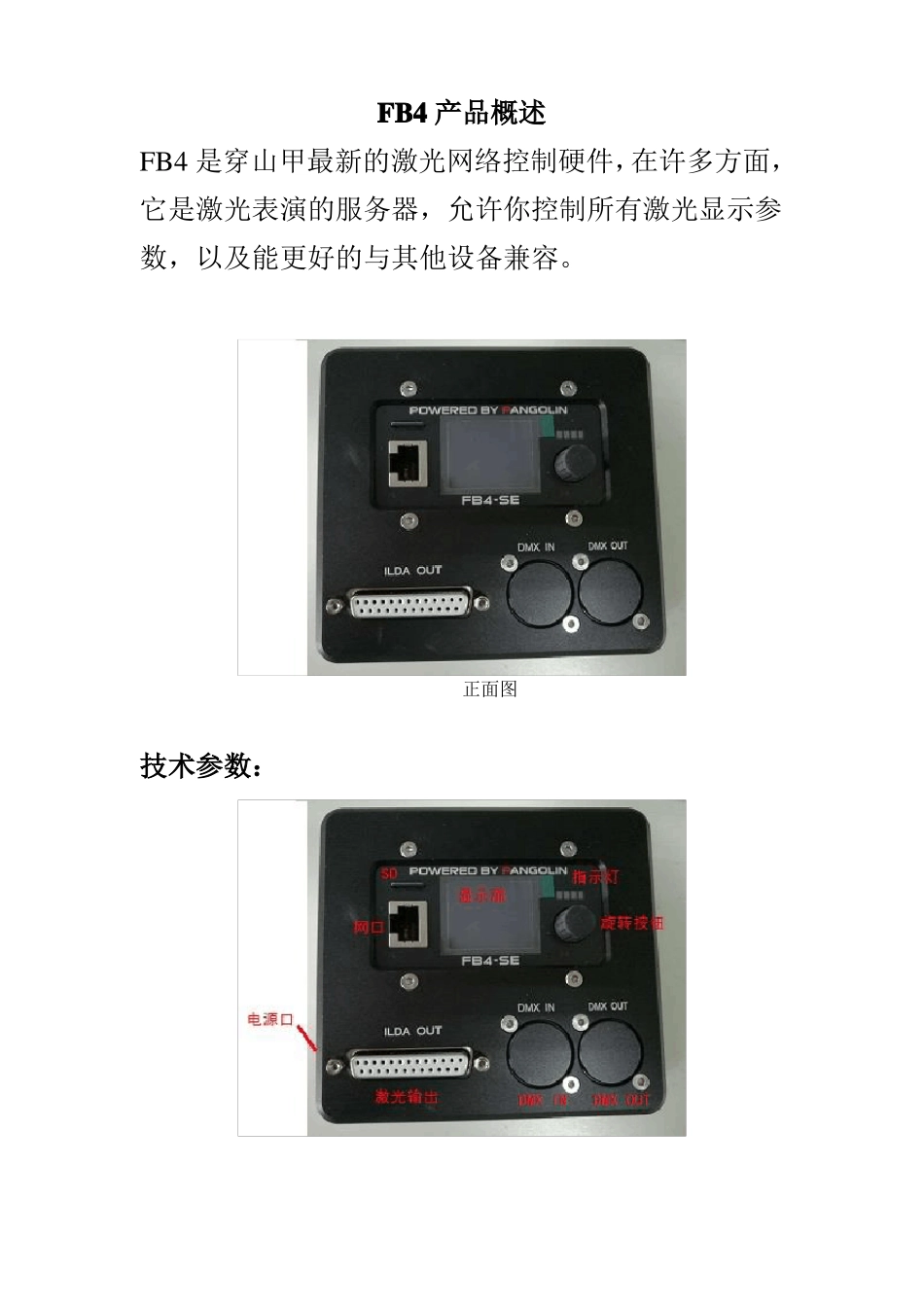

FB4 产品概述FB4 是穿山甲最新的激光网络控制硬件，在许多方面，它是激光表演的服务器，允许你控制所有激光显示参数，以及能更好的与其他设备兼容。正面图技术参数：（1） 本产品使用 12V/1.5A 直流稳压电源供电（2） 硬件接口：网络， ILDA OUT,DMX IN,DMXOUT ,SD 卡槽,电源口（3） 显示按键：led 屏，按钮（注：旋转上下，按下确定）指示灯状态说明:绿灯-电源和 SD 卡状态灭：没电源闪：没 SD 卡常亮：有 SD 卡黄灯-网络状态灭：网络没连接闪：获取 ip 地址常亮：连接 QS 或 BEYOND橘红灯-DMX 或 Art NET 状态灭：没检测到 DMX 或 Art NET 信号闪：检测到 DMX 信号常亮：检测到 Art NET 或 sACN 信号红灯-激光使用状态灭：没有激光输出（和没连接 QS 或 BEYOND）慢闪：QS 或 BEYOND 连接，没有给激光输出信号闪：QS 或 BEYOND 连接并给激光输出信号特殊状态：4 灯全闪：等待固件更新或 SD 卡没有更新固件4 灯全常亮：正在进行固件更新连接方式：(1)BEYOND/QS 软件模式BEYOND/QS：Operation Mode（模式选择）—BEYOND/QS 再 NetworkSetup（网络设置）—IP 之后电脑打开 BEYOND/QS 软件(2)ArtNet or DMX 模式a. ArtNet:首先 Operation Mode（模式选择）—artnet 再 NetworkSetup（网络设置）—IP 之后 Artnet setting—settingUniverse（域）—Start Address（起始值）b. DMX：首先 Operation Mode（模式选择）—DMX 再 DMX setting—Start Address（起始值）（3）自走模式自走模式：首先 Operation Mode（模式选择）—auto 再 auto setting—Autostart setup（自走模式设置）—Trigger（触发）—Animation（节目）—Play mode（播放模式）注：1.运行 artnet or dmx 和自走模式需把素材节目拷贝到 SD 卡中。打开 BEYOND/QS 连接激光控制卡上传素材。（如图）添加素材-（选择是否带 BEYOND/QS 里卡域属性）-输出2.自走模式（把 DMX 目录下的素材(P001C001.FB4Animation)拷贝到自走目录下并改成自走模式下的文件名(auto_001.FB4Animation)FB4 通道表英文对照翻译：Operation Mode（模式选择）BEYOND/QS（软件控制模式）ILDA Input（ILDA 输入模式）DMX-512（DMX 控制模式）ArtNET （artnet 控制模式）Auto Start（自走模式）Test Mode（测试模式）Master settings（卡设置）Brightness（亮度）Master Size（尺寸）X Scale（X 比例...
