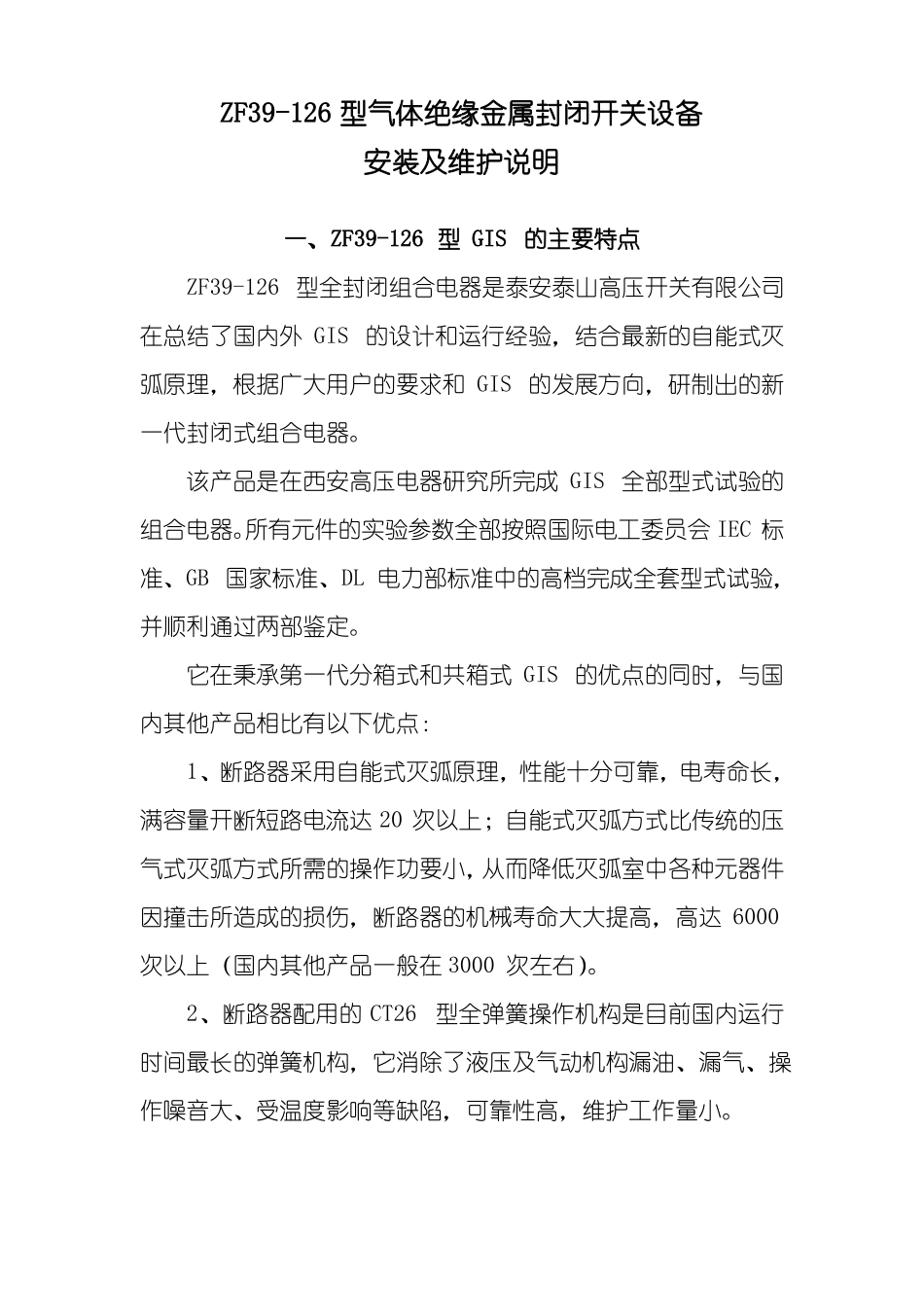

ZF39-126 型气体绝缘金属封闭开关设备安装及维护说明一、ZF39-126 型 GIS 的主要特点ZF39-126 型全封闭组合电器是泰安泰山高压开关有限公司在总结了国内外 GIS 的设计和运行经验，结合最新的自能式灭弧原理，根据广大用户的要求和 GIS 的发展方向，研制出的新一代封闭式组合电器。该产品是在西安高压电器研究所完成 GIS 全部型式试验的组合电器。所有元件的实验参数全部按照国际电工委员会 IEC 标准、GB 国家标准、DL 电力部标准中的高档完成全套型式试验，并顺利通过两部鉴定。它在秉承第一代分箱式和共箱式 GIS 的优点的同时，与国内其他产品相比有以下优点：1、断路器采用自能式灭弧原理，性能十分可靠，电寿命长，满容量开断短路电流达 20 次以上；自能式灭弧方式比传统的压气式灭弧方式所需的操作功要小，从而降低灭弧室中各种元器件因撞击所造成的损伤，断路器的机械寿命大大提高，高达 6000次以上（国内其他产品一般在 3000 次左右）。2、断路器配用的 CT26 型全弹簧操作机构是目前国内运行时间最长的弹簧机构，它消除了液压及气动机构漏油、漏气、操作噪音大、受温度影响等缺陷，可靠性高，维护工作量小。CT26 型弹簧操作机构是我们公司研制开发的新型高压断路器专用机构，主要用于我们公司的 ZF39-126 型组合电器中，该机构主要具有以下特点和优点：整体结构简单，零部件数量少，传动效率高。机构架采用航空发动机铸造工艺整体铸造，质量轻，刚性好。在进口数控加工中心上一次装夹实现五面加工，同它配合的棘轮、凸轮、挚子、拐臂等重要异形零件均采用线切割等数控机床加工，具有极高的尺寸精度和位置度精度。因此装配过程中几乎不需要进行任何调整，消除了人工误差，保证了整机质量；同时大大减少了运行维护工作量。该弹簧机构配装在断路器中可满足机械寿命 6000 次，机械稳定性试验 10000 次，处于国内领先水平。3、占地小该品的最小隔宽度为 1m, 体积为同类产品的 2/3。4、重量轻，损耗少由于壳体采用优质防锈铝材，产品重量轻，间隔重量一般不大于为 5 吨，极易于土建施工；由于采用无磁防锈铝材，防腐能力非常强，通流能力大，没有涡流损失。5、壳体强度高该产品的壳体采用优质铝管材料，通过自动亚弧焊焊接，与板材卷制壳体相比，在减少焊接的同时，也减少了焊缝应力的不利影响，壳体加工完毕后进行喷丸处理，进一步改善了壳体的机械性能，壳体承受压力可达设计压力的2.5倍以上，完全符合国家...
