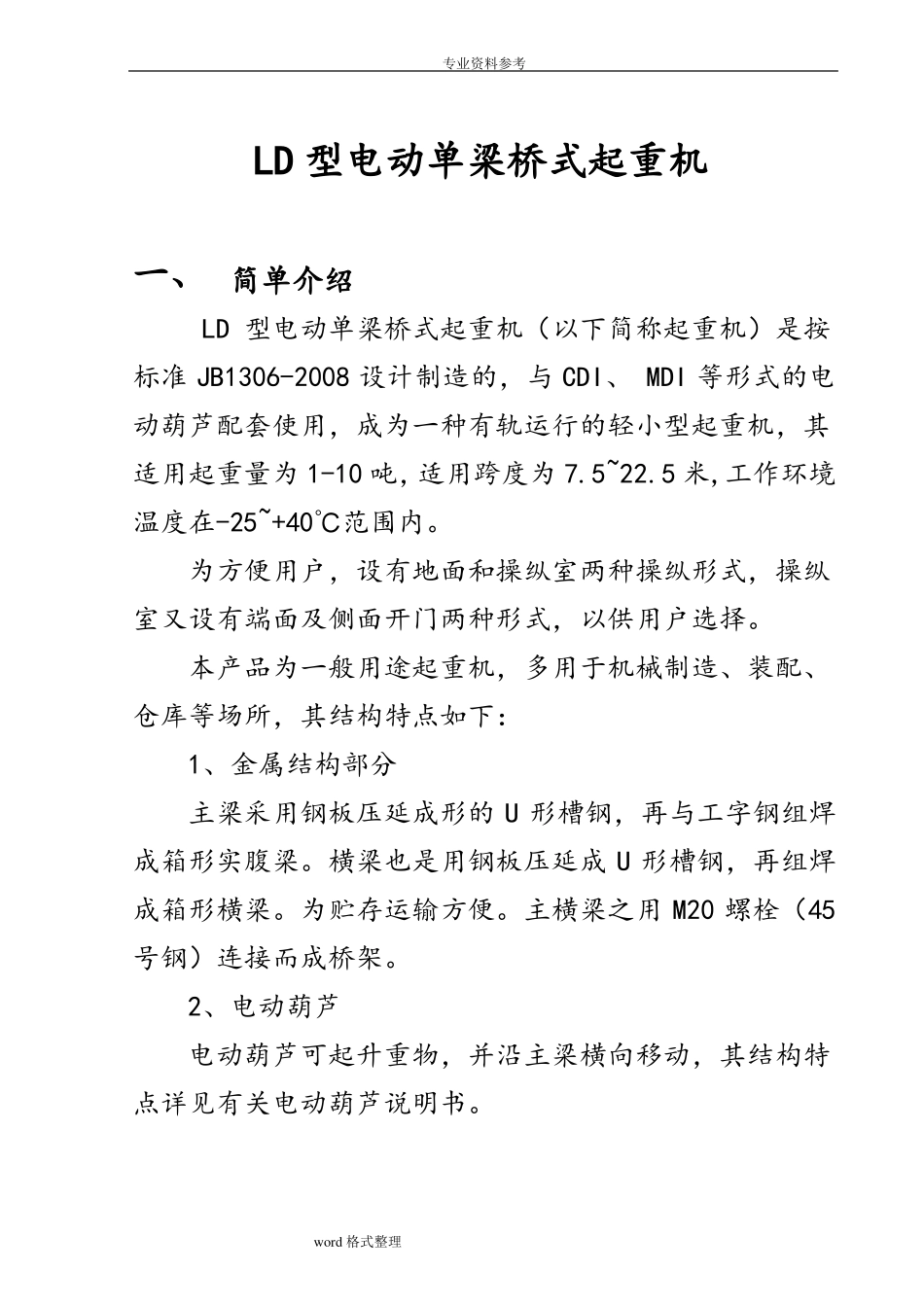

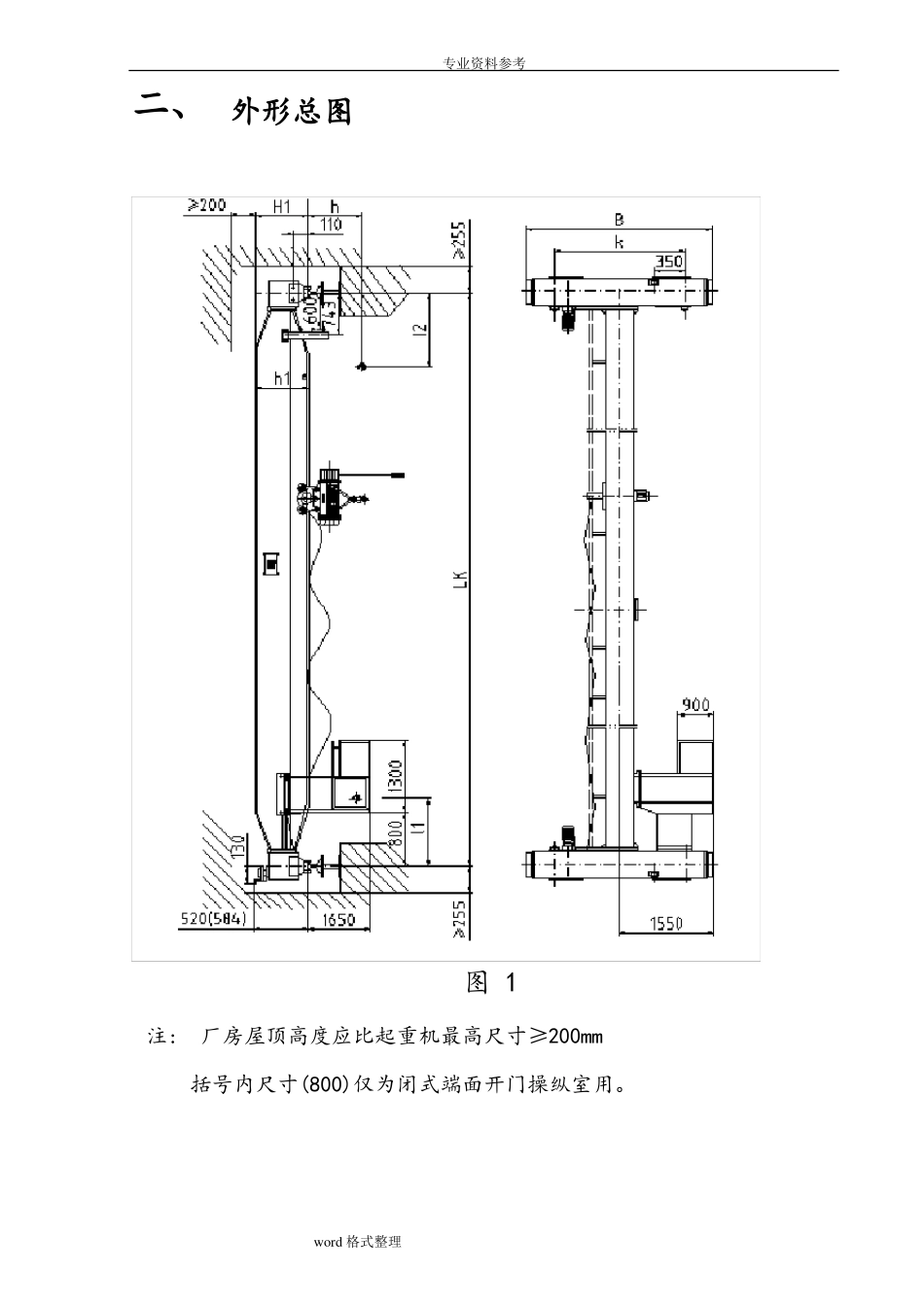

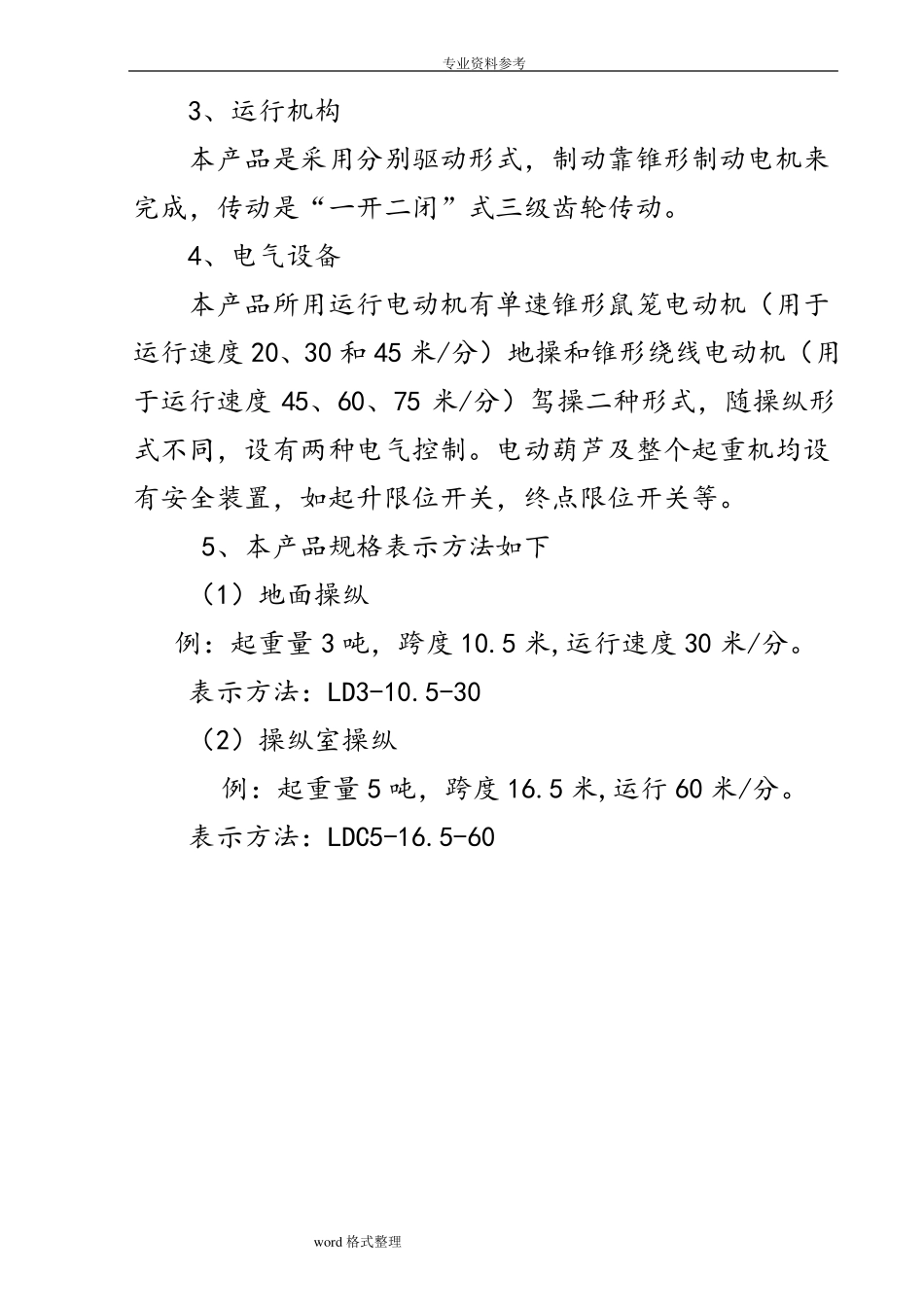

专业资料参考LD 型电动单梁桥式起重机一、 简单介绍LD 型电动单梁桥式起重机（以下简称起重机）是按标准 JB1306-2008 设计制造的，与 CDI、 MDI 等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为 1-10 吨，适用跨度为 7.5~22.5 米,工作环境温度在-25~+40℃范围内。为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的 U 形槽钢，再与工字钢组焊成箱形实腹梁。横梁也是用钢板压延成 U 形槽钢，再组焊成箱形横梁。为贮存运输方便。主横梁之用 M20 螺栓（45号钢）连接而成桥架。2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。word 格式整理专业资料参考3、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度 20、30 和 45 米/分）地操和锥形绕线电动机（用于运行速度 45、60、75 米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。5、本产品规格表示方法如下（1）地面操纵例：起重量 3 吨，跨度 10.5 米,运行速度 30 米/分。表示方法：LD3-10.5-30（2）操纵室操纵例：起重量 5 吨，跨度 16.5 米,运行 60 米/分。表示方法：LDC5-16.5-60word 格式整理专业资料参考二、 外形总图图 1注:厂房屋顶高度应比起重机最高尺寸≥200mm括号内尺寸(800)仅为闭式端面开门操纵室用。word 格式整理专业资料参考三、性能参数表1.技术规格:中级工作制度 JC=25%起重机运行机构起重量跨度运行速度型电动机功转电动葫芦车轨轨直宽至径度起重机顶距源吊钩至轨面最小尺主梁最大厚度主要尺寸吊钩至轨道中心距离h1L1L2KBKBKB地 操大车轮距起重机最大宽度驾 操大车轮起重机大宽度驾闭操大车轮起重机大宽度电起起运电电轮面面动升升行动芦度度度型式号率速葫速高速机距最距最离寸LK吨米υ米/分7.5~1212.5~17119.522.5KWυ转分υ1Hυ2D毫毫H1h千米米米/分/分瓦/米米毫米500 735 550 2000 2500 2000 2750 785 600 796 1274 2500 3000 2500 3120 2500 3120570 630 815 700 3000...
