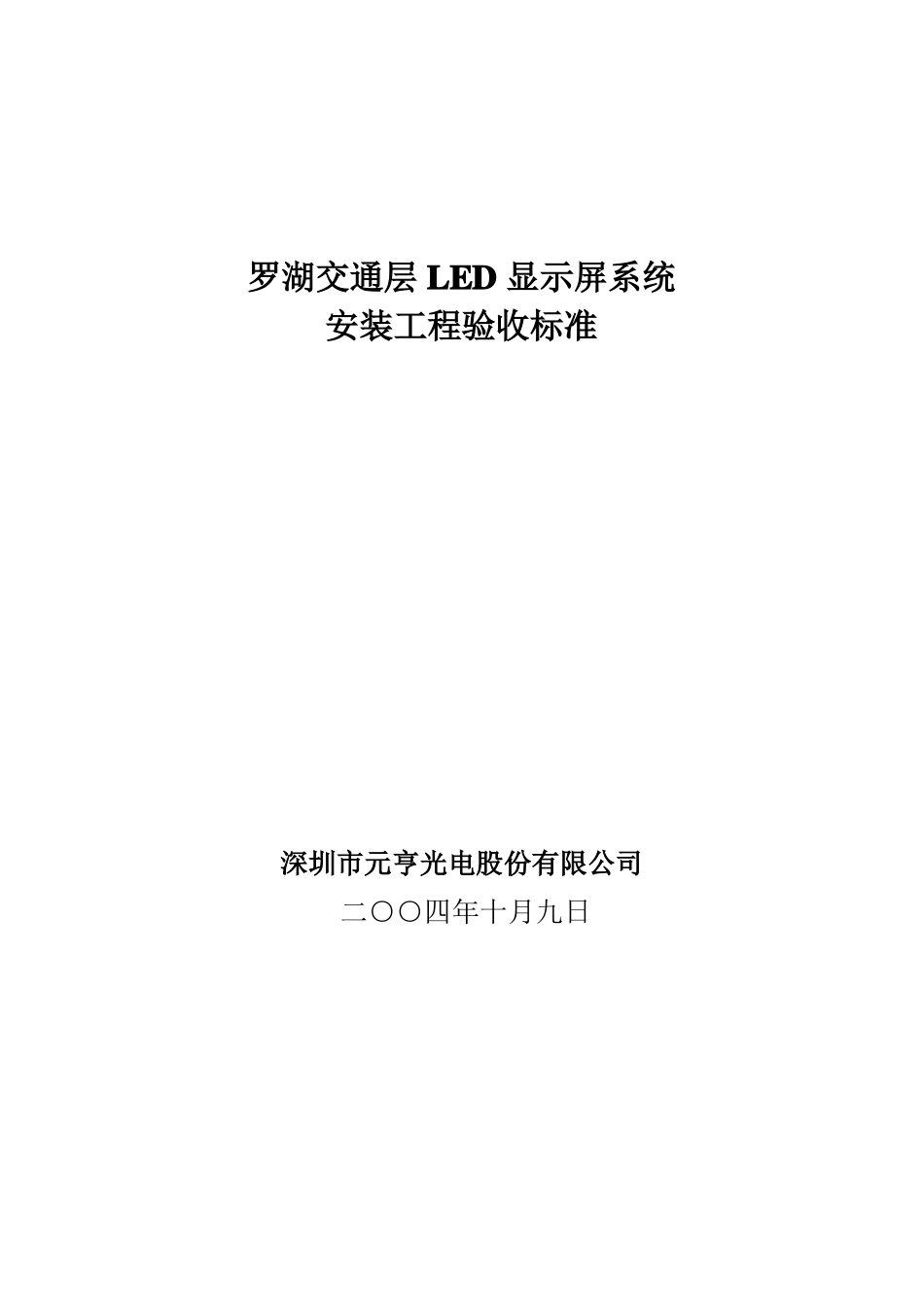

罗湖交通层 LED 显示屏系统安装工程验收标准深圳市元亨光电股份有限公司二○○四年十月九日罗湖交通层 LED 显示屏系统质量验收标准第一章:概述1总则(1) 为保证地铁监控系统显示设备——LED 显示屏的安装质量，促进工程施工技术水平的提高，确保系统安全运行，制定本标准。(2) 本标准适用于监控系统显示设备——LED 显示屏的安装涉及的各类控制箱、盘、屏、台和成套柜等及系统管线安装工程的施工及验收。(3) 在执行本项目合同时，首先应遵守有供货商提供的安装指南；对于所有材料和施工工艺，都应遵守国家和行业主管部门颁发的现行技术规范、标准和要求。若国家或部颁标准和规范做出修改时，则以修改后的新标准和规范为准，若供货商安装指南与下列标准有矛盾处，报监理工程师确定。(4) 本标准参考中华人民共和国电子行业标准《LED 显示屏通用规范》SJ/T11141-2003《LED 显示屏测试方法》 SJ/T11281-2003《地下铁道设计规范》 GB50157-92《100Mbps（100BASE-X）以太网标准》IEEE802.3u《计算机软件开发规范》GB8566《计算机软件产品开发文件编制指南》 GB8567《计算机软件需求说明编制指南》 GB9385《国际串行通讯标准》 EIA RS-232C《电工电子产品基本环境试验规则》GB2421-89《工业计算机系统安装环境条件》 ZBN18-001《设备可靠性试验总要求》 GB5850.1-86《信息技术设备的无线电干扰极限值和测量方法》 GB9254-98《电磁兼容》GB/T17626《UTP 电缆芯线定义》 EIA/TIA-T568B《欧洲铁路软件开发及监控标准》 EN50128, EN50126《国际电信联盟 R601 建议》ITU-R601《彩色电视广播测试标准》 GB2097-80《国际电信联盟 R653 建议》ITU-R653国际电气与电子工程师协会（IEEE）标准电子工业协会（EIA）标准等制定。(5) 本标准未尽之处按照国家现行有关规范执行。2术语（1） 乘客资讯系统（PIS）基于同一运行平台及服务器,实现为乘客提供资讯服务的显示及控制系统。（2） LED 显示屏（LED DISPLAY PANEL）通过一定的控制方式，由 LED 器件阵列组成的显示屏幕。（3） 双基色（TWO BASIC COLOR）由红、绿两种基色构成。（4） 全彩色（FULL COLOR）由红、绿、蓝三种基色构成。（5） 亮度（BRIGHTNESS）LED 显示屏单位面积上的发光强度，单位 cd/m2。（6） 灰度（GREY SCALE）LED 显示屏同一级亮度中从最暗到最亮之间能够区别的亮度等级。（7） 像素（PIXEL）LED 显示屏成像的最小单元。（8） 像素间距（PI...
