LED电子显示屏产品说明书

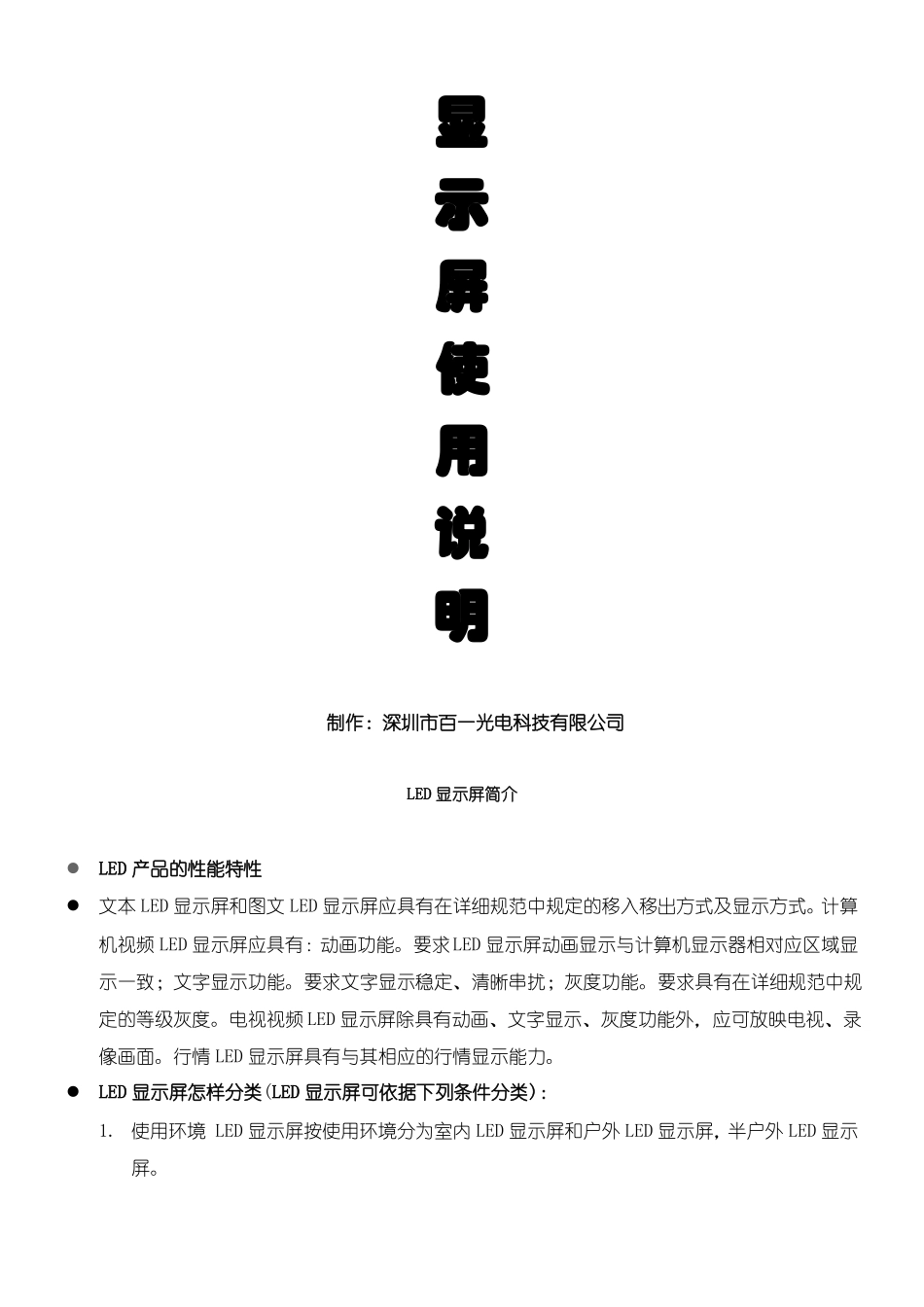

显示屏使用说明制作：深圳市百一光电科技有限公司LED 显示屏简介LED 产品的性能特性文本 LED 显示屏和图文 LED 显示屏应具有在详细规范中规定的移入移出方式及显示方式。计算机视频 LED 显示屏应具有：动画功能。要求LED 显示屏动画显示与计算机显示器相对应区域显示一致；文字显示功能。要求文字显示稳定、清晰串扰；灰度功能。要求具有在详细规范中规定的等级灰度。电视视频 LED 显示屏除具有动画、文字显示、灰度功能外，应可放映电视、录像画面。行情 LED 显示屏具有与其相应的行情显示能力。LED 显示屏怎样分类(LED 显示屏可依据下列条件分类)：1. 使用环境 LED 显示屏按使用环境分为室内 LED 显示屏和户外 LED 显示屏，半户外 LED 显示屏。2. 显示颜色 LED 显示屏按显示颜色分为单基色 LED 显示屏（含伪彩色 LED 显示屏），双基色LED 显示屏和全彩色（三基色）LED 显示屏。按灰度级又可分为 16、32、64、128、256 级灰度 LED 显示屏等。3. 显示性能 LED 显示屏按显示性能分为文本 LED 显示屏、图文 LED 显示屏，计算机视频 LED显示屏，电视视频 LED 显示屏和行情 LED 显示屏等。行情 LED 显示屏一般包括证券、利率、期货等用途的 LED 显示屏。4. 基本发光点 非行情类 LED 显示屏中，室内 LED 显示屏按采用的 LED 单点直径可分为Φ3mm、Φ375mm、Φ5mm、Φ8mm、和Φ10mm 等显示屏；室外 LED 显示屏按采用的象素直径可分为Φ19mm、Φ22mm 和Φmm26 等 LED 显示屏。行情类 LED 显示屏中按采用的数码管尺寸可分2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等 LED 显示屏。第一章目录LED 显示屏简介LED 显示屏系统组成LED 显示屏安装及注意事项LED 显示屏调试步骤使用注意事项LED 显示屏原理示意图简单故障检修方法售后维修和服务第二章 LED 显示屏系统组成一显示屏组成示意图二显示屏基本配件构成 显示屏单元板（模组） 显示屏箱体 开关电源 信号连接线 安装钢结构及装修边框 控制系统 供电系统三 LED 显示屏控制系统配件组成 计算机（1 台） 显卡（需有 DVI 数据输出接口）（1 张） LED 显示屏专用发送卡（1 张） LED 显示屏专用接受卡（配显示屏） LED 显示屏专用转接卡（配显示屏） LED 显示屏多功能控制卡（客户自选功能用设备） LED 显...
