LTE随机接入过程的总结完美

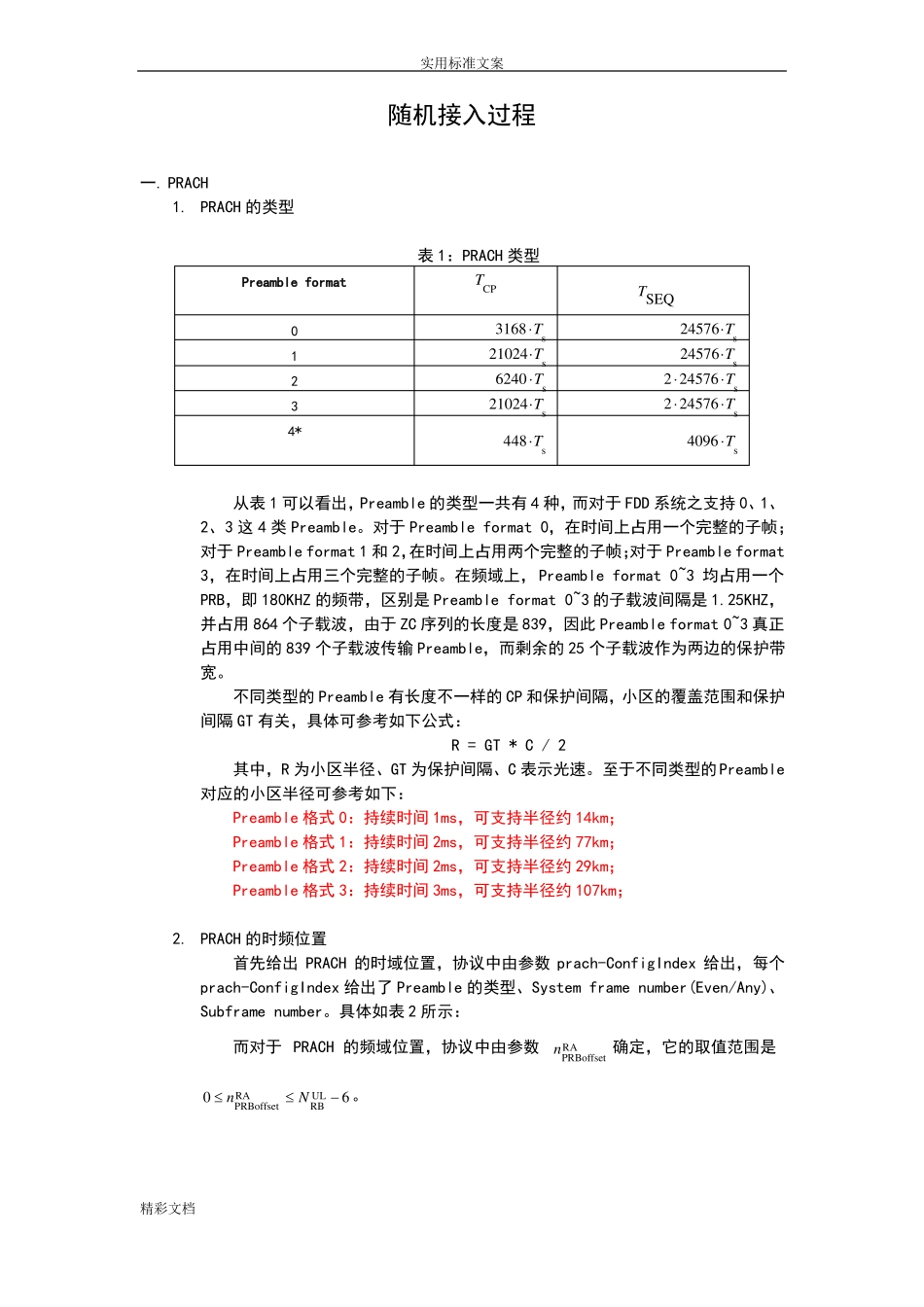

实用标准文案随机接入过程一. PRACH1. PRACH 的类型Preamble format表 1：PRACH 类型TCP3168TsTSEQ01234*24576Ts24576Ts224576Ts224576Ts4096Ts21024Ts6240Ts21024Ts448Ts从表 1 可以看出，Preamble 的类型一共有 4 种，而对于 FDD 系统之支持 0、1、2、3 这 4 类 Preamble。对于 Preamble format 0，在时间上占用一个完整的子帧；对于 Preamble format 1 和 2，在时间上占用两个完整的子帧；对于 Preamble format3，在时间上占用三个完整的子帧。在频域上，Preamble format 0~3 均占用一个PRB，即 180KHZ 的频带，区别是 Preamble format 0~3 的子载波间隔是 1.25KHZ，并占用 864 个子载波，由于 ZC 序列的长度是 839，因此 Preamble format 0~3 真正占用中间的 839 个子载波传输 Preamble，而剩余的 25 个子载波作为两边的保护带宽。不同类型的 Preamble 有长度不一样的 CP 和保护间隔，小区的覆盖范围和保护间隔 GT 有关，具体可参考如下公式：R = GT * C / 2其中，R 为小区半径、GT 为保护间隔、C 表示光速。至于不同类型的Preamble对应的小区半径可参考如下：Preamble 格式 0：持续时间 1ms，可支持半径约 14km；Preamble 格式 1：持续时间 2ms，可支持半径约 77km；Preamble 格式 2：持续时间 2ms，可支持半径约 29km；Preamble 格式 3：持续时间 3ms，可支持半径约 107km；2. PRACH 的时频位置首先给出 PRACH 的时域位置，协议中由参数 prach-ConfigIndex 给出，每个prach-ConfigIndex 给出了 Preamble 的类型、System frame number(Even/Any)、Subframe number。具体如表 2 所示：RA而对于 PRACH 的频域位置，协议中由参数nPRBoffset 确定，它的取值范围是RAUL0  nPRBoffset  NRB  6。精彩文档实用标准文案表 2：random access configuration for preamble formats 0~3精彩文档实用标准文案PRACHConfigurationIndex0123456789101112PreambleFormatSystemframenumberSubframenumberPRACHConfigurationIndexPreambleFormatSystemframenumberSubframenumber0000000000000EvenEvenEvenAnyAnyAnyAnyAnyAnyAnyAnyAnyAny1471471, 62 ,73, 81, 4, 72, 5, 83, 6, 90, 2, 4, 6,8323334353637383940414243442222222222222EvenEvenEvenAnyAnyAnyAnyAnyAnyAnyAnyAnyAny1471471, 62 ,73...
