MaterialsStudio绘制尖晶石spinelMgAl2O4晶胞教程

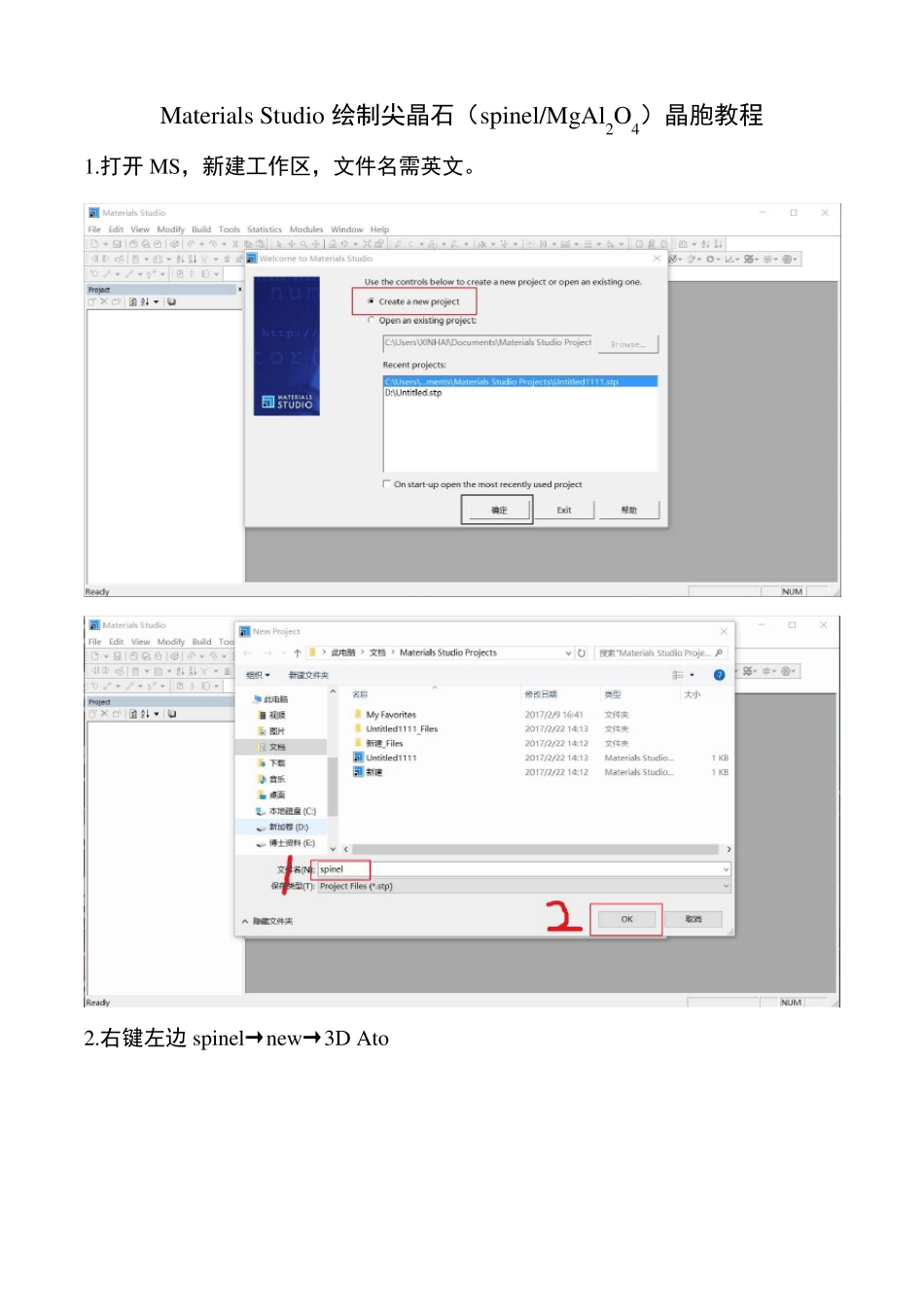

MaterialsStudio绘制尖晶石spinelMgAl2O4晶胞教程_第1页
1/9

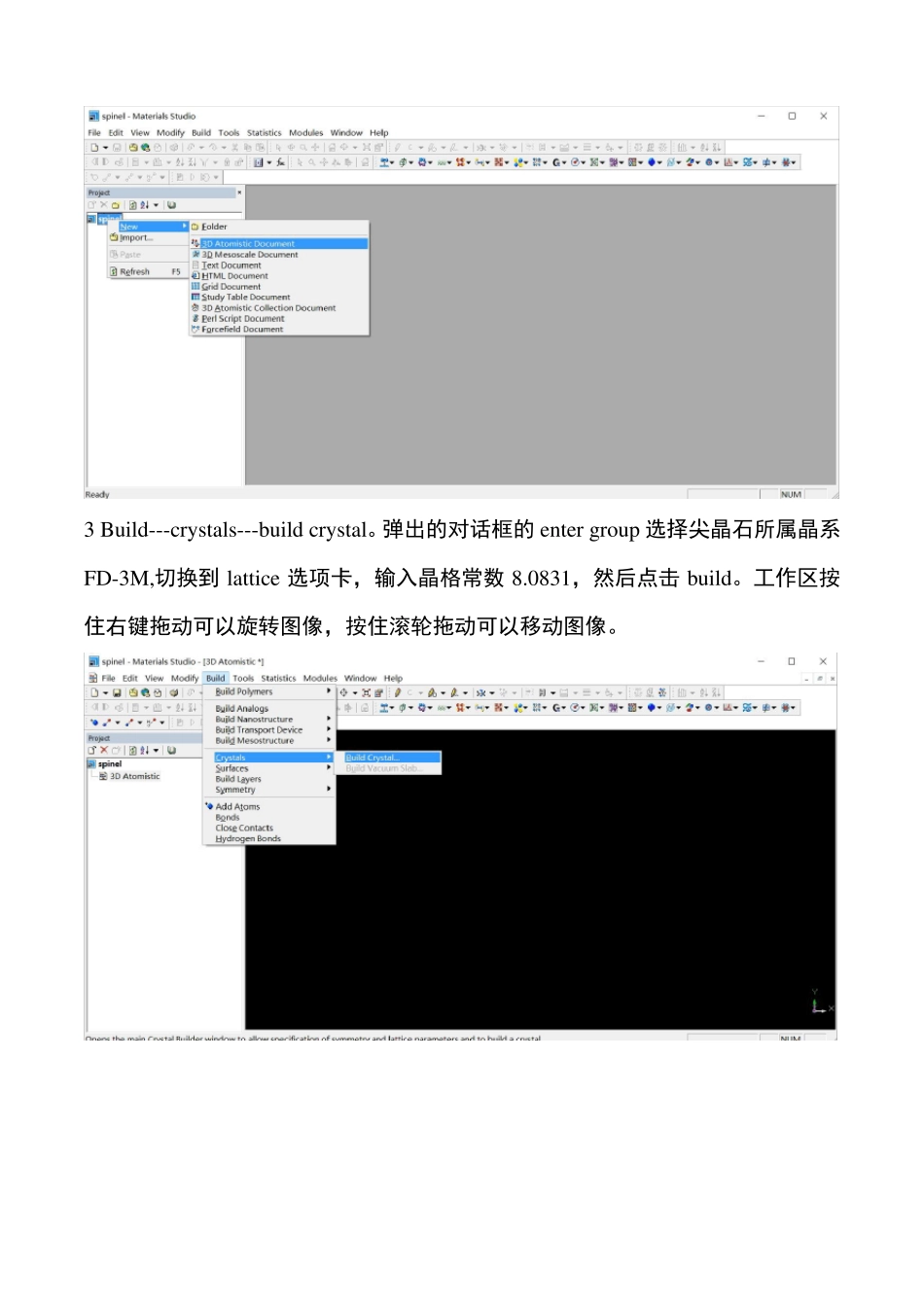

MaterialsStudio绘制尖晶石spinelMgAl2O4晶胞教程_第2页
2/9

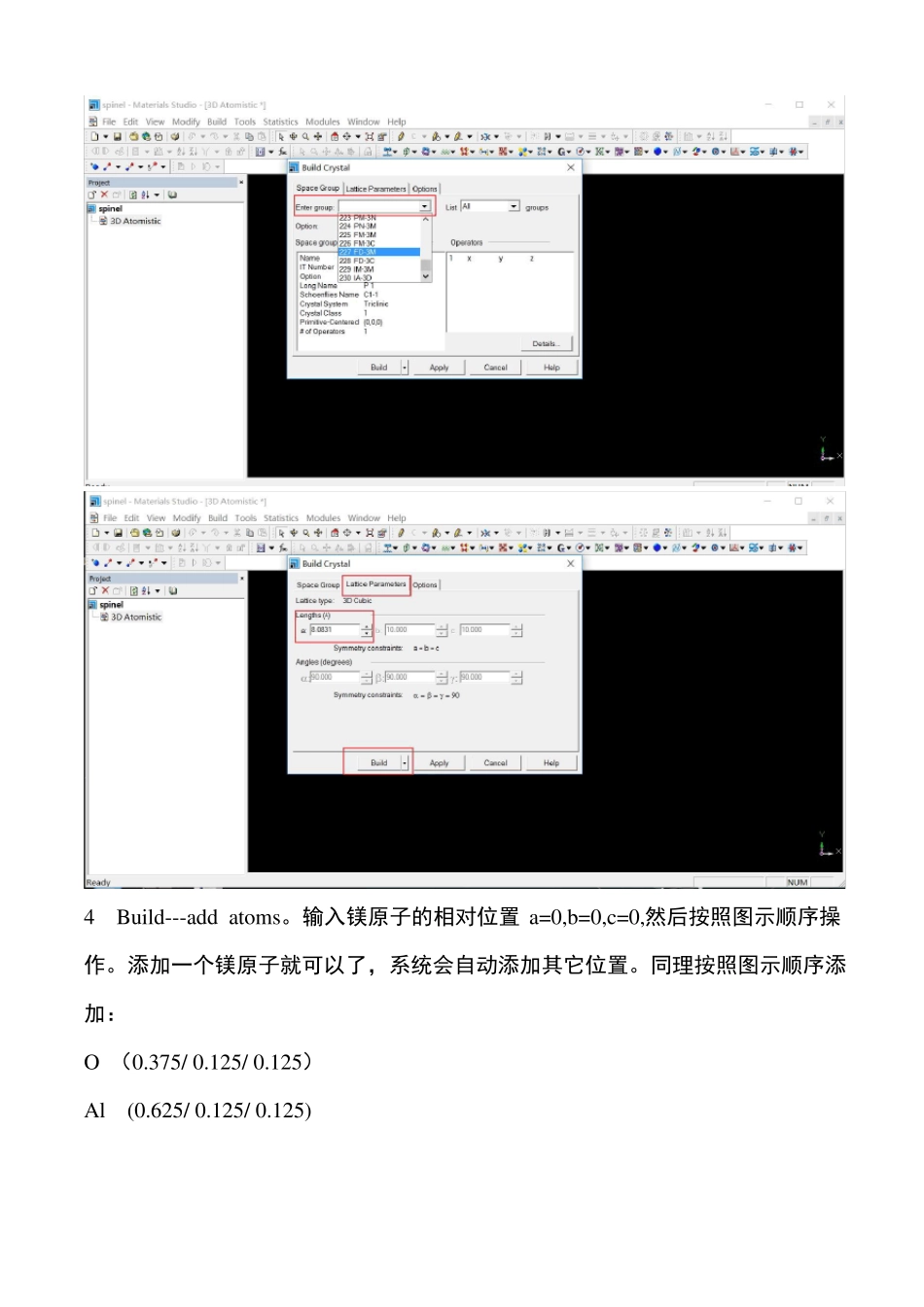

MaterialsStudio绘制尖晶石spinelMgAl2O4晶胞教程_第3页
3/9
Materials Studio 绘制尖晶石(spinel/MgAl2O4)晶胞教程1.打开 MS,新建工作区,文件名需英文。2.右键左边 spinel→new→3D Ato3 Build---crystals---build crystal。弹出的对话框的 enter group 选择尖晶石所属晶系FD-3M,切换到 lattice 选项卡,输入晶格常数 8.0831,然后点击 build。工作区按住右键拖动可以旋转图像,按住滚轮拖动可以移动图像。4Build---add atoms。输入镁原子的相对位置 a=0,b=0,c=0,然后按照图示顺序操作。添加一个镁原子就可以了,系统会自动添加其它位置。同理按照图示顺序添加:O (0.375/ 0.125/ 0.125)Al(0.625/ 0.125/ 0.125)5 右键黑色工作区,选择 display style。弹出的对话框中选择 ball and stick.可以调整旁边的参数改变球径。这时修改的是所有的原子。鼠标左键点击选择一个原子可以调整该类原子直径。同时可以在选项卡右上方改变原子颜色。6 鼠标左键选择一根短棒,然后右键选择 delete,可以删除短棒。7 右键工作区,调出 display style,切换到 lattice 调整 max 下参数可以调整各方向晶胞数。选择 2 或更大,然后回退,可以去除建立单胞外的原子。8 右键工作区选择 display option,切换到 backgrounds,可以更改背景颜色。9.file---export---保存类型选择 bmp 即可保存为图片。
