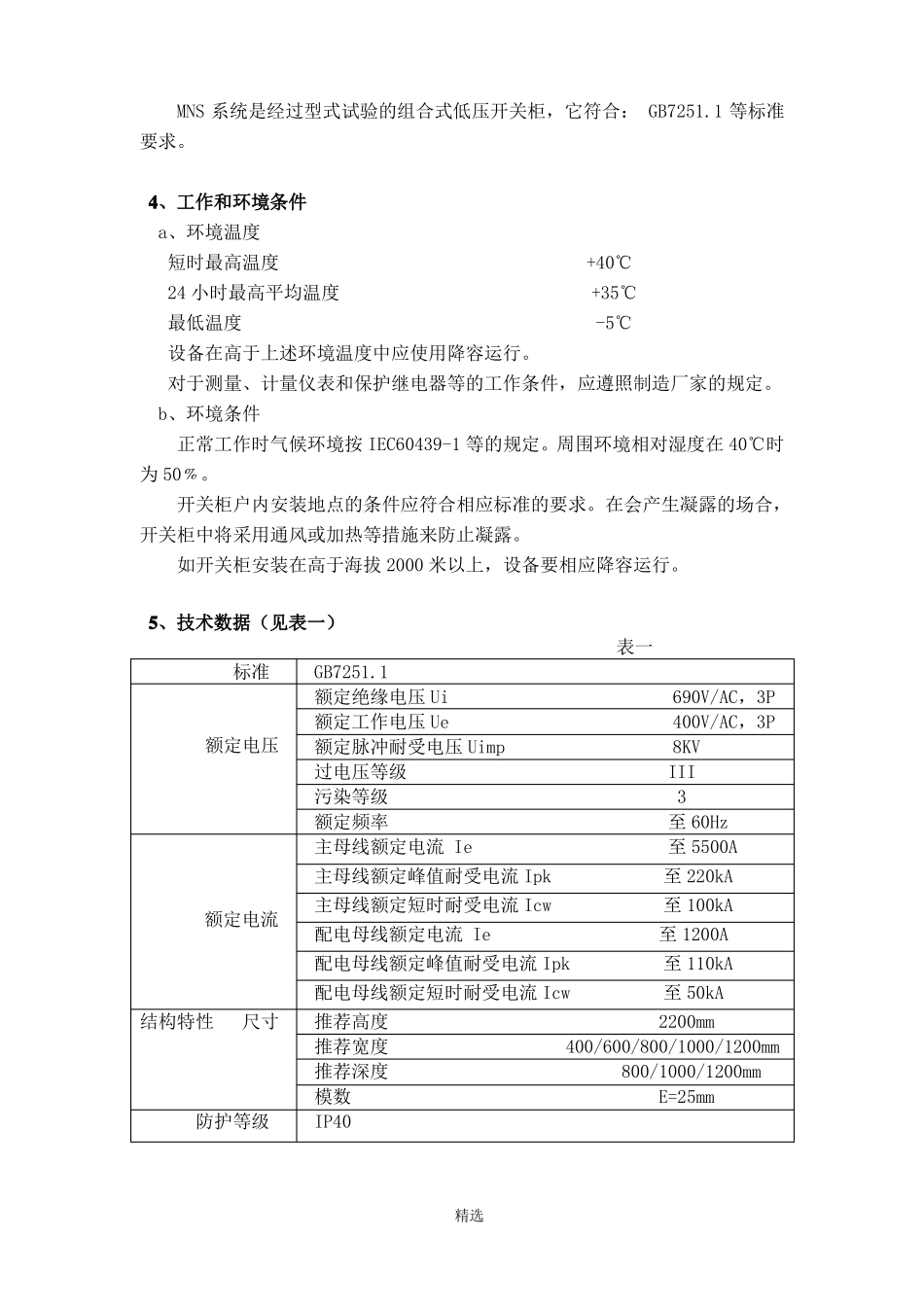

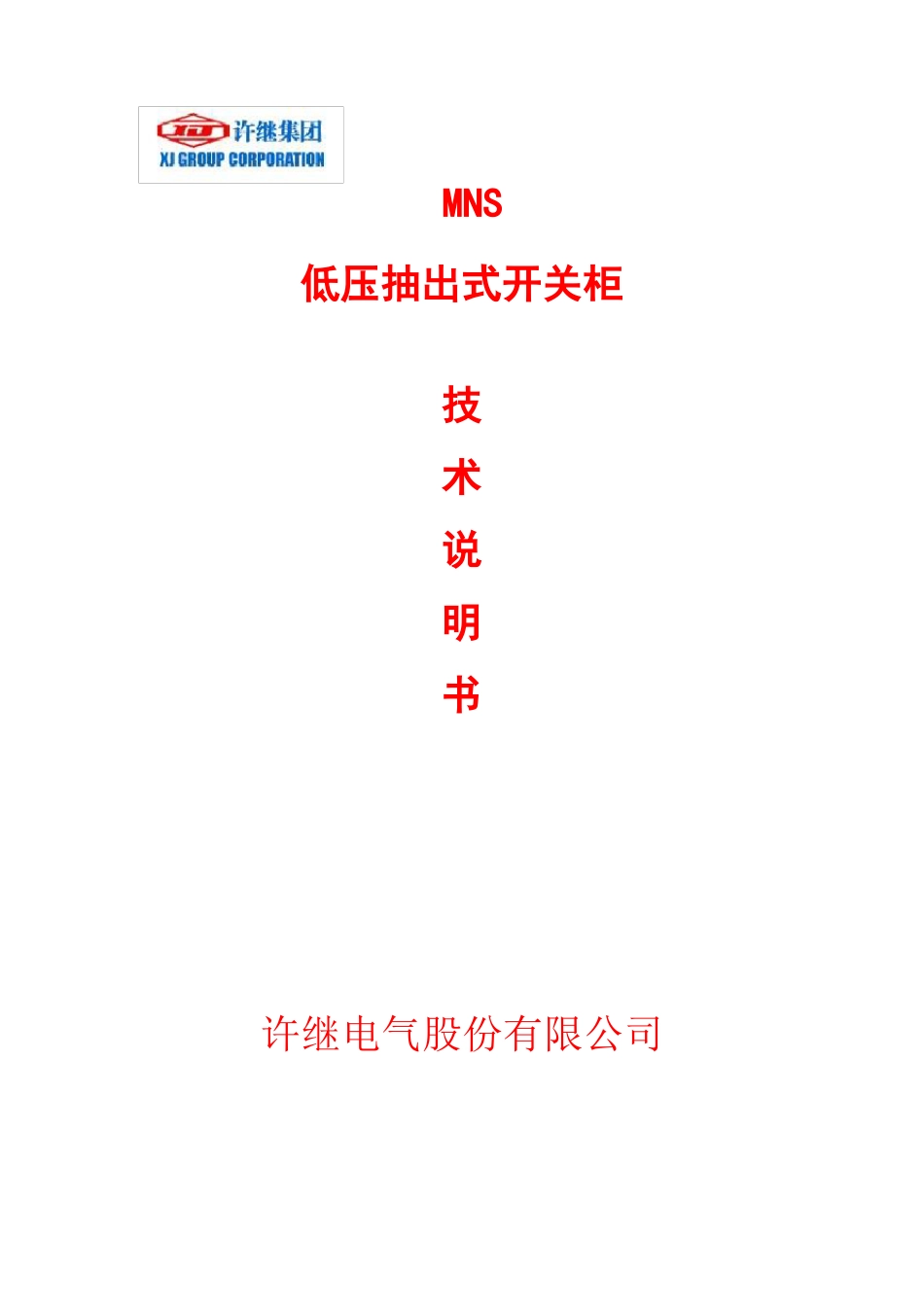

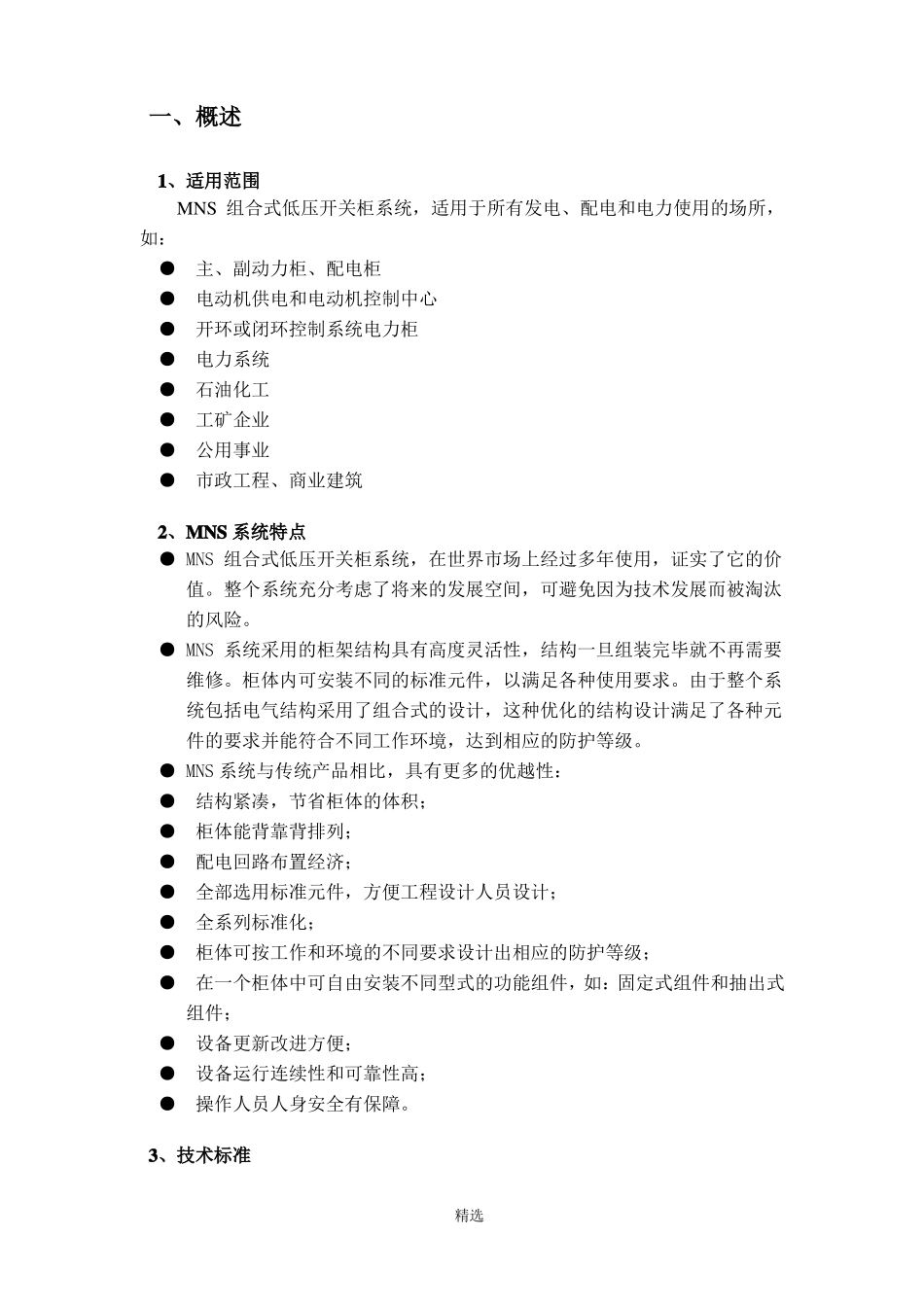

MNS低压抽出式开关柜技术说明书许继电气股份有限公司一、概述1、适用范围MNS 组合式低压开关柜系统，适用于所有发电、配电和电力使用的场所，如：●主、副动力柜、配电柜●电动机供电和电动机控制中心●开环或闭环控制系统电力柜●电力系统●石油化工●工矿企业●公用事业●市政工程、商业建筑2、MNS 系统特点● MNS 组合式低压开关柜系统，在世界市场上经过多年使用，证实了它的价值。整个系统充分考虑了将来的发展空间，可避免因为技术发展而被淘汰的风险。● MNS 系统采用的柜架结构具有高度灵活性，结构一旦组装完毕就不再需要维修。柜体内可安装不同的标准元件，以满足各种使用要求。由于整个系统包括电气结构采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并能符合不同工作环境，达到相应的防护等级。● MNS 系统与传统产品相比，具有更多的优越性：●结构紧凑，节省柜体的体积；●柜体能背靠背排列；●配电回路布置经济；●全部选用标准元件，方便工程设计人员设计；●全系列标准化；●柜体可按工作和环境的不同要求设计出相应的防护等级；●在一个柜体中可自由安装不同型式的功能组件，如：固定式组件和抽出式组件；●设备更新改进方便；●设备运行连续性和可靠性高；●操作人员人身安全有保障。3、技术标准精选MNS 系统是经过型式试验的组合式低压开关柜，它符合： GB7251.1 等标准要求。4、工作和环境条件a、环境温度短时最高温度 +40℃24 小时最高平均温度 +35℃最低温度 -5℃设备在高于上述环境温度中应使用降容运行。对于测量、计量仪表和保护继电器等的工作条件，应遵照制造厂家的规定。b、环境条件正常工作时气候环境按 IEC60439-1 等的规定。周围环境相对湿度在 40℃时为 50﹪。开关柜户内安装地点的条件应符合相应标准的要求。在会产生凝露的场合，开关柜中将采用通风或加热等措施来防止凝露。如开关柜安装在高于海拔 2000 米以上，设备要相应降容运行。5、技术数据（见表一）表一标准GB7251.1额定绝缘电压 Ui 690V/AC，3P额定工作电压 Ue 400V/AC，3P额定电压额定脉冲耐受电压 Uimp 8KV过电压等级 III污染等级 3额定频率至 60Hz主母线额定电流 Ie至 5500A主母线额定峰值耐受电流 Ipk至 220kA主母线额定短时耐受电流 Icw至 100kA额定电流配电母线额定电流 Ie至 1200A配电母线额定峰值耐受电流 Ipk至 110kA配电母线额定短时耐受电流 Icw至 50kA结构特性尺寸推荐高度 220...
