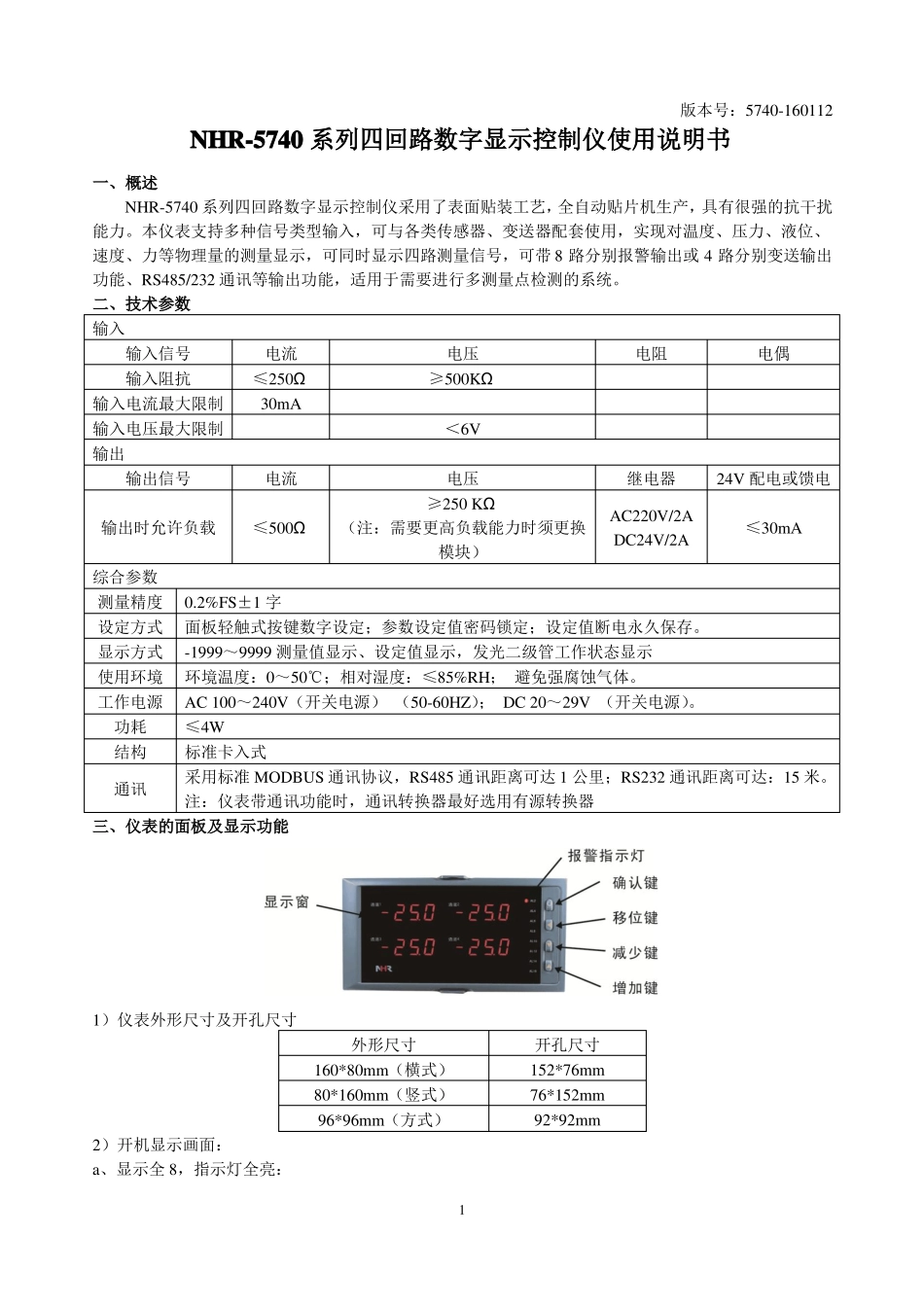

NHR-5740系列四回路数字显示控制仪使用说明书160112_第1页
1/10

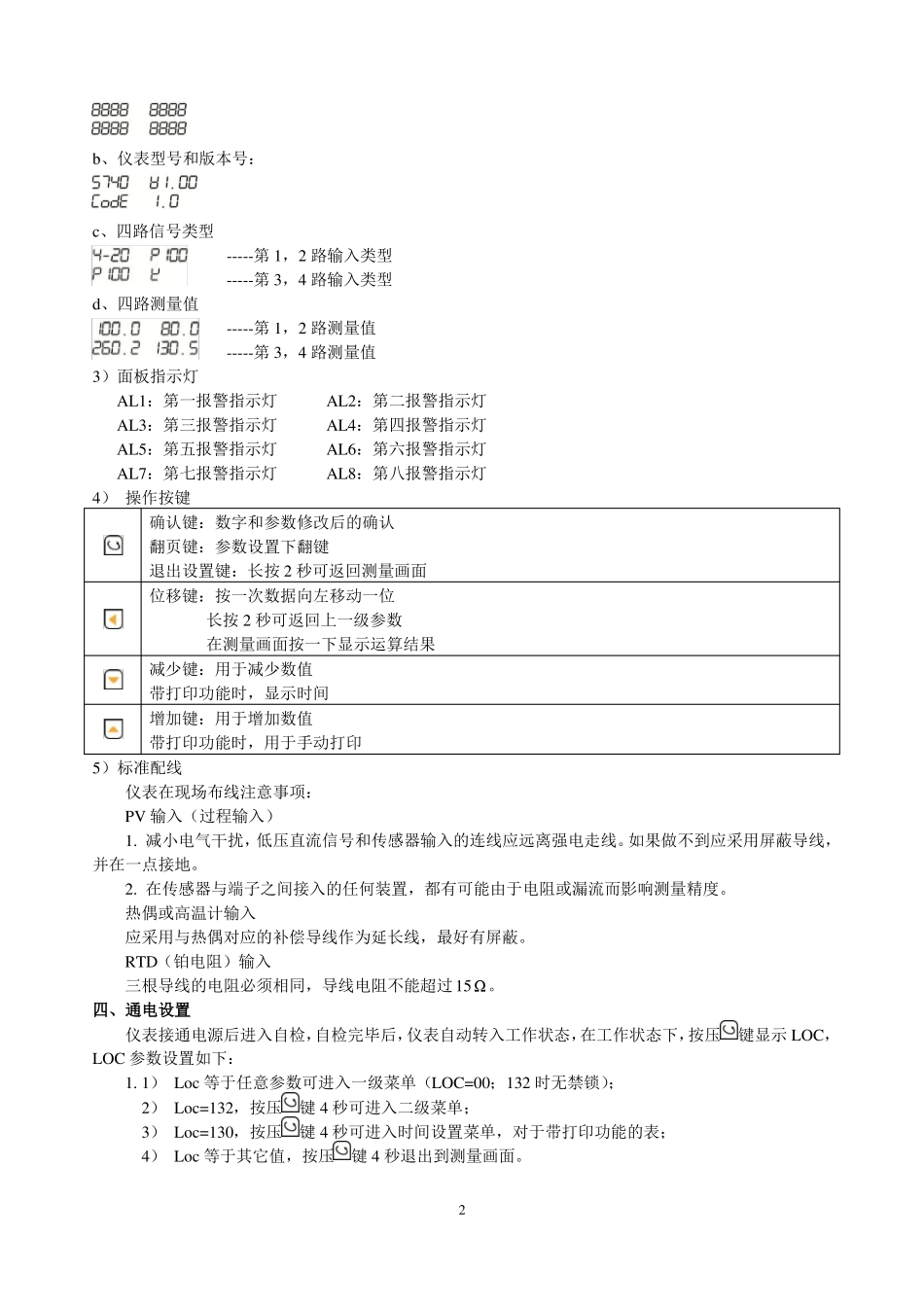

NHR-5740系列四回路数字显示控制仪使用说明书160112_第2页
2/10

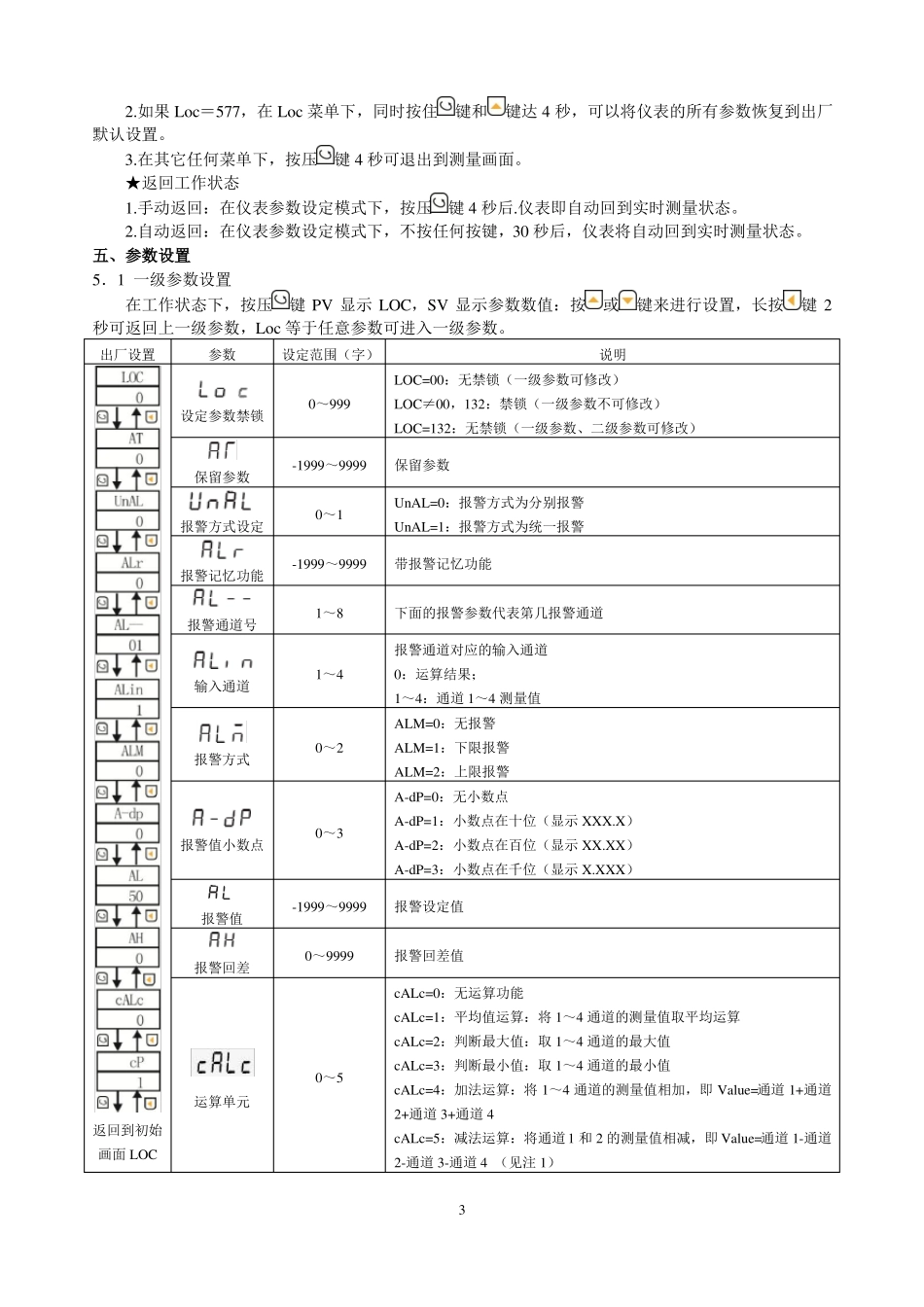

NHR-5740系列四回路数字显示控制仪使用说明书160112_第3页
3/10
版本号:5740-160112NHR-5740 系列四回路数字显示控制仪使用说明书一、概述NHR-5740 系列四回路数字显示控制仪采用了表面贴装工艺,全自动贴片机生产,具有很强的抗干扰能力。本仪表支持多种信号类型输入,可与各类传感器、变送器配套使用,实现对温度、压力、液位、速度、力等物理量的测量显示,可同时显示四路测量信号,可带 8 路分别报警输出或 4 路分别变送输出功能、RS485/232 通讯等输出功能,适用于需要进行多测量点检测的系统。二、技术参数输入输入信号输入阻抗输入电流最大限制输入电压最大限制输出输出信号输出时允许负载综合参数测量精度设定方式显示方式使用环境工作电源功耗结构通讯0.2%FS±1 字面板轻触式按键数字设定;参数设定值密码锁定;设定值断电永久保存。-1999~9999 测量值显示、设定值显示,发光二级管工作状态显示环境温度:0~50℃;相对湿度:≤85%RH; 避免强腐蚀气体。AC 100~240V(开关电源) (50-60HZ); DC 20~29V (开关电源)。≤4W标准卡入式采用标准 MODBUS 通讯协议,RS485 通讯距离可达 1 公里;RS232 通讯距离可达:15 米。注:仪表带通讯功能时,通讯转换器最好选用有源转换器电流≤500Ω电压≥250 KΩ(注:需要更高负载能力时须更换模块)继电器AC220V/2ADC24V/2A24V 配电或馈电≤30mA电流≤250Ω30mA电压≥500KΩ<6V电阻电偶三、仪表的面板及显示功能1)仪表外形尺寸及开孔尺寸外形尺寸160*80mm(横式)80*160mm(竖式)96*96mm(方式)2)开机显示画面:a、显示全 8,指示灯全亮:1开孔尺寸152*76mm76*152mm92*92mmb、仪表型号和版本号:c、四路信号类型d、四路测量值-----第 1,2 路输入类型-----第 3,4 路输入类型-----第 1,2 路测量值-----第 3,4 路测量值3)面板指示灯AL1:第一报警指示灯AL2:第二报警指示灯AL3:第三报警指示灯AL4:第四报警指示灯AL5:第五报警指示灯AL6:第六报警指示灯AL7:第七报警指示灯AL8:第八报警指示灯4) 操作按键确认键:数字和参数修改后的确认翻页键:参数设置下翻键退出设置键:长按 2 秒可返回测量画面位移键:按一次数据向左移动一位长按 2 秒可返回上一级参数在测量画面按一下显示运算结果减少键:用于减少数值带打印功能时,显示时间增加键:用于增加数值带打印功能时,用于手动打印5)标准配线仪表在现场布线注意事项:PV 输入(过程输入)1. 减小电气干扰,低压直流信号和传感器输入的连线应远离强电走...
