化工仪表及自动化解读VIP免费

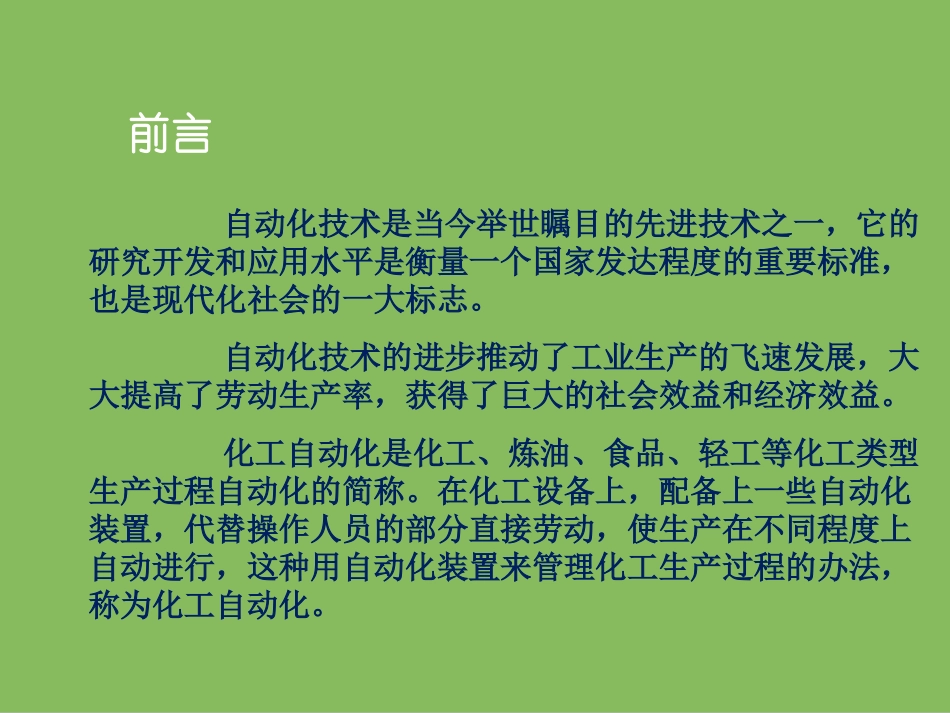

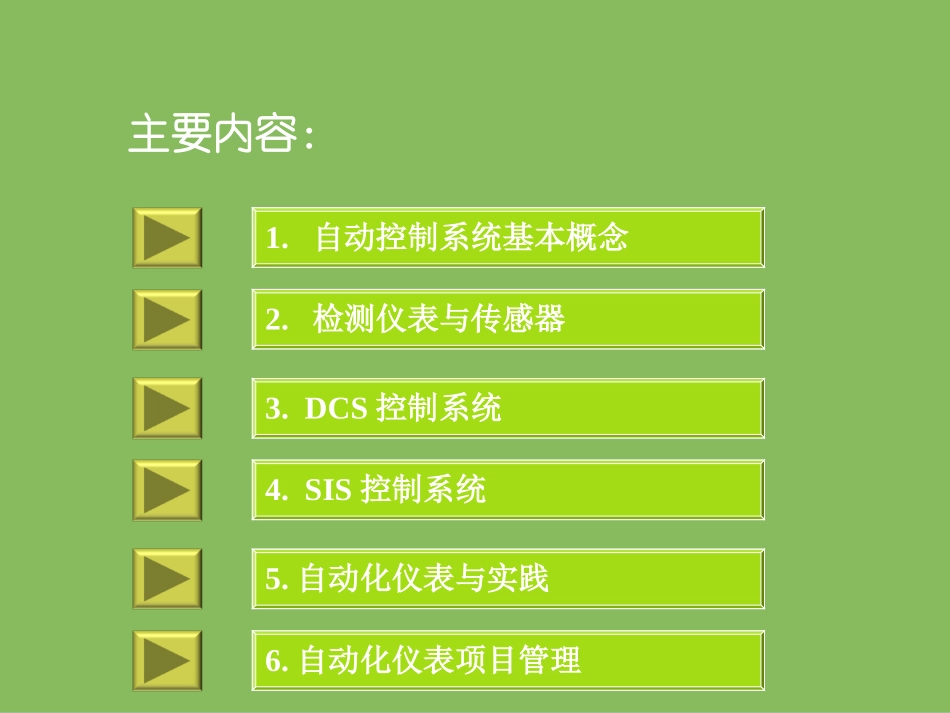

自动化技术是当今举世瞩目的先进技术之一，它的研究开发和应用水平是衡量一个国家发达程度的重要标准，也是现代化社会的一大标志。自动化技术的进步推动了工业生产的飞速发展，大大提高了劳动生产率，获得了巨大的社会效益和经济效益。化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。前言主要内容：1.自动控制系统基本概念2.检测仪表与传感器3.DCS控制系统4.SIS控制系统5.自动化仪表与实践6.自动化仪表项目管理化工仪表及自动化1.自动控制系统基本概念1.1化工自动化的主要内容化工仪表及自动化一般包含自动检测、自动保护、自动控制三方面的内容，主要由各种仪表、联锁装置、PLC和DCS控制系统等硬件及相应的软件来完成上述功能。1.1.1自动检测系统利用各种检测仪表对主要工艺参数进行测量、指使或记录的，称为自动检测系统。它代替了操作人员对工艺参数的不断观察与记录，因此起到人眼睛的作用。如下图：冷液热液压力表蒸汽温度表流量计冷凝水化工仪表及自动化1.自动控制系统基本概念1.1.2自动控制系统生产过程中各种工艺条件不可能是一成不变的。为此，就需要用一些自动控制装置对生产中的某些关键性参数进行自动控制，使它们在受到外界干扰的影响而偏离正常状态时，能自动的控制而回到规定的数值范围内，为此目的而设置的系统就是自动控制系统。如下图：冷液热液压力表蒸汽TT-101流量计冷凝水TIC101TV-101化工仪表及自动化1.自动控制系统基本概念1.1.3自动信号和联锁保护系统生产过程中，有时由于一些偶然因素的影响，导致工艺参数超出允许的变化范围而出现不正常情况时，就有引起事故的可能。为此，常对某些关键性参数设有自动信号联锁装置，防止事故的发生和扩大。如下图：TIC101冷液热液PT-101蒸汽TT-101流量计冷凝水PIA101SPSL101HHXCV-101化工仪表及自动化1.自动控制系统基本概念1.2自动控制系统的组成自动控制系统是在人工控制的基础上产生和发展起来的。如图1自动控制的实现大大提高了生产过程的自动化程度，解放了劳动力。如图2自动化装置主要由三部分组成：◆测量元件与变送器◆自动控制器◆执行器变送器控制器给定值自动化装置图1图2化工仪表及自动化1.自动控制系统基本概念1.3工艺管道及控制流程图在工艺流程确定后，工艺人员和自控设计人员共同确定控制方案，包括流程中各控制点的选择、控制系统的确定及有关自动信号、联锁保护系统的设计等。再根据工艺流程图，按其流程顺序标注出相应的测量点、控制点等，便成了带控制点的工艺流程图（P&ID)。如右图化工仪表及自动化1.自动控制系统基本概念1.3.1图形符号◆测量点是由工艺设备轮廓线或工艺管线引到仪表圆圈的连接线的起点，一般无特定的图形符号，如图1所示。必要时，检测元件也可以用象形或图形符号表示。◆连接线通用的仪表信号线均以细实线表示。连接线表示交叉及相接时，采用图2的形式。必要时也可用加箭头的方式表示信号的方向。在需要时，信号线也可用气信号、电信号、导压毛细管等采用不同的表示方式以示区别。如图3测量点图1图2交叉相接方向图3仪表电信号线仪表气信号线仪表引压毛细管化工仪表及自动化1.自动控制系统基本概念◆仪表的图形符号仪表的图形符号是一个细实线圆圈，对于不同的仪表安装位置的图形符号不一样。如图1◆字母代号和仪表位号1)在控制流程图中，用来表示仪表的小圆圈的上半圆内，一般写有两位字母，第一位字母表示被测变量，后继字母表示仪表的功能，常用被测变量和仪表功能的字母代号见下表。2)在控制系统中，每个仪表都有自己的仪表位号。仪表位号由字母代号组合和阿拉伯数字编号两部分组成。阿拉伯数字编号写在圆圈的下半部。图1就地安装仪表嵌在管道中的就地安装仪表集中仪表盘面安装仪表就地仪表盘面安装仪表集中仪表盘后安装仪表就地仪表盘后安装仪表DCS仪表联锁回路化工仪表及自动化1.自动控制系统基本概念字母ADEFIKLMPQCRSTVWYZ第一位字母后继字母被测变量修饰词功能被测变量和仪表功能字母...
