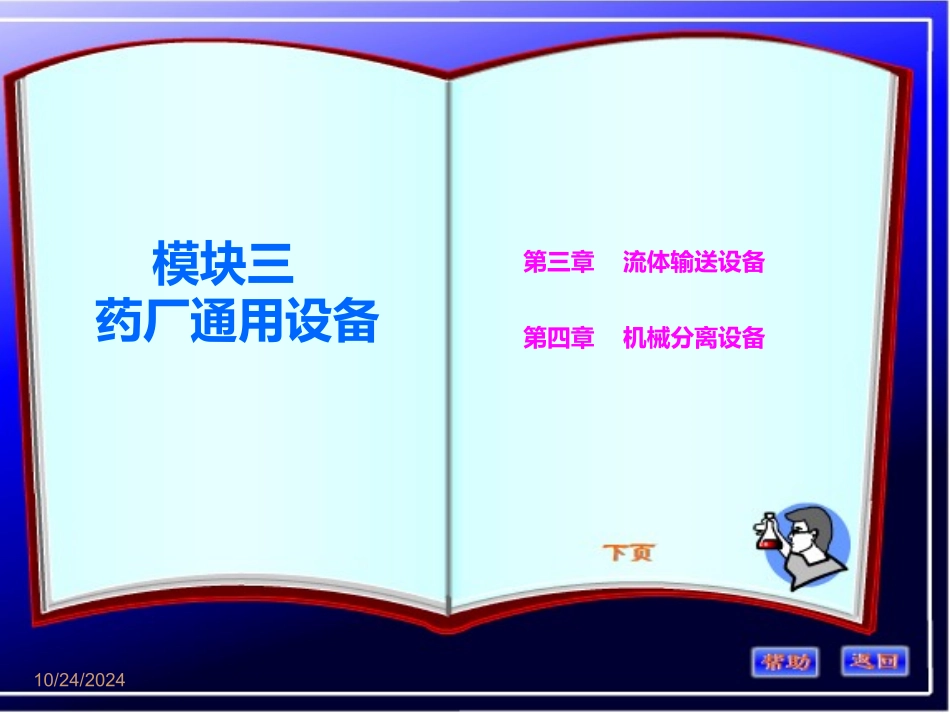

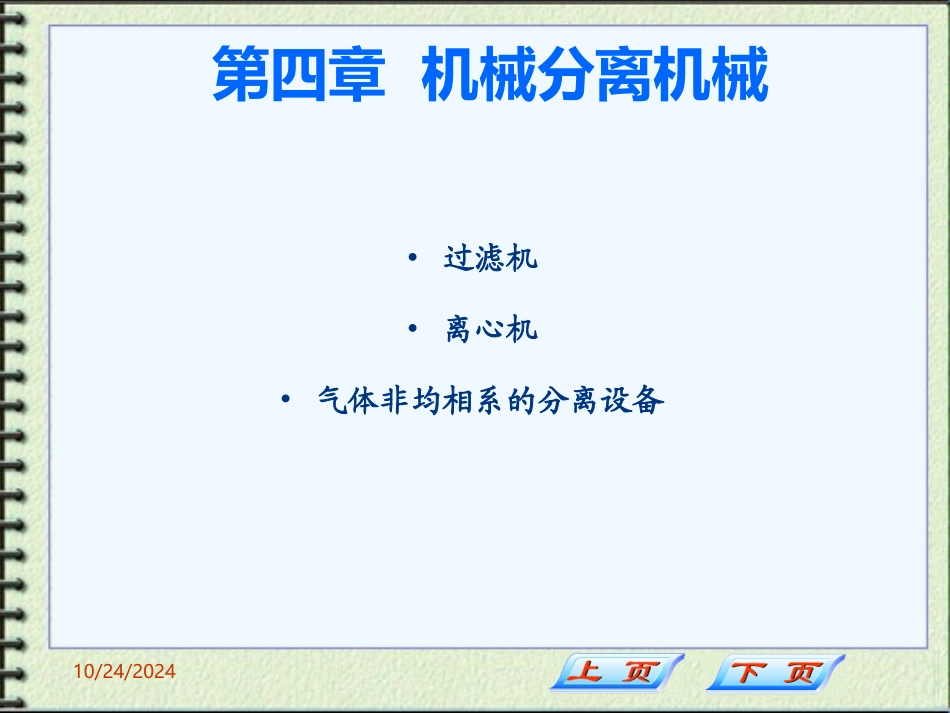

10/24/2024模块三药厂通用设备第三章流体输送设备第四章机械分离设备10/24/2024第四章机械分离机械•过滤机•离心机•气体非均相系的分离设备中药生产的原料药生产、制药用水生产、制剂生产、空气净化等均涉及非均相物系的分离。依靠机械作用，对悬浮液、乳浊液、泡沫液、含尘气体、含雾（沫）气体及固体颗粒进行分离、分级的设备称为机械分离设备：推动力重力真空加压离心力过滤设备重力过滤器真空过滤机加压过滤机过滤式离心机沉降设备重力沉降器沉降式离心机旋流分离器过滤机离心机沉降器10/24/2024•过滤机真空过滤机（转筒真空过滤机）压滤机（板框压滤机）第四章机械分离机械一、过滤机（1）基本概念过滤：在外力作用下，悬浮液（或含固体颗粒的气体）中的液体（或气体）透过多孔性材料，固体颗粒及其他物质被多孔性材料截留，从而使固体颗粒及其他物质与液体（或气体）分离的操作过滤介质：过滤过程中使液体（或气体）透过而截留固体颗粒及其他物质的多孔性材料称为过滤介质。滤浆滤饼滤液过滤介质料浆(滤浆)：待分离（过滤）的悬浮液。滤液：透过过滤介质流出来的液体。滤饼(滤渣)：经过滤得到的固体浓缩物。第四章机械分离机械滤饼过滤刚开始：有细小颗粒通过孔道，滤液混浊。开始后：迅速发生“架桥现象”，颗粒被拦截，滤液澄清。在滤饼过滤时真正起过滤作用的是滤饼本身，而非过滤介质。深层过滤（深床过滤）（2）过滤方式特点：颗粒(粒子)沉积于介质内部。过滤对象：悬浮液中的固体颗粒小而少。过滤介质：堆积较厚的粒状床层。过滤原理：颗粒尺寸介质通道尺寸，颗粒通过细长而弯曲的孔道，靠静电和分子的作用力附着在介质孔道上。应用：适于处理生产能力大而悬浮液中颗粒小而且含量少的场合，如水处理和酒的过滤。第四章机械分离机械按操作方式分类：间歇过滤机、连续过滤机按操作压强差分类：压滤、吸滤和离心过滤工业上使用的典型过滤设备：转筒真空过滤机（连续操作）板框压滤机（间歇操作）过滤式离心机（3）过滤设备第四章机械分离机械（一）真空过滤机对过滤介质下游滤液一侧抽真空，以上游常压、下游低压之间的压力差（等于下游真空度）作为过滤推动力的过滤机称为真空过滤机。间歇式真空过滤机有真空叶滤机，连续式真空过滤机有转筒真空过滤机、圆盘真空过滤机、转台真空过滤机、翻盘真空过滤机和带式真空过滤机。第四章机械分离机械（2）工作原理一个操作循环：过滤、洗涤、吸干、吹松卸渣浸没于滤浆中的过滤面积约占全部面积的3040%动盘定盘转筒金属网滤布滤饼搅拌器洗涤喷头料浆槽刮刀（1）基本结构转筒真空过滤机第四章机械分离机械自动连续操作；适用于处理量大，固体颗粒含量较多的滤浆；真空下操作，其过滤推动力较低(最高只有1atm)，对于滤饼阻力较大的物料适应能力较差。（3）特点第四章机械分离机械（二）压滤机常温时真空过滤机的压力差一般接近一个大气压，如果采用真空过滤机还不够快，可以考虑采用加压过滤机，其压力差常达到几个大气压。使过滤介质上游料浆处于高压状态，以上游高压、下游常压之间的压力差作为过滤推动力的过滤机称为加压过滤机，简称压滤机。间歇式加压过滤机常用的有板框压滤机、厢式压滤机、间歇式加压叶滤机等。连续式加压过滤机常用的是连续式加压叶滤机。第四章机械分离机械（1）基本结构板框压滤机滤板：凹凸不平的表面，凸部用来支撑滤布，凹槽是滤液的流道。滤板右上角的圆孔，是滤浆通道；左上角的圆孔，是洗水通道。第四章机械分离机械滤板分为：洗涤板：左上角的洗水通道与两侧表面的凹槽相通，使洗水流进凹槽（三钮板）非洗涤板：洗水通道与两侧表面的凹槽不相通（单钮板）为了避免两种板和框的安装次序有错，在铸造时常在板与框的外侧面分别铸有一个、两个或三个小钮：非洗涤板为一钮板；框为两钮板；洗涤板为三钮板。（2）工作原理第四章机械分离机械第四章机械分离机械装合：将板与框按1-2-3-2-1-2-3的顺序（1为非洗涤板、2为框、3为洗涤板、-为滤布），滤板的两侧表面放上滤布，然后用手动的或机动的压紧装置固定，使板与框紧密接触。过滤：用泵把滤浆送进...
