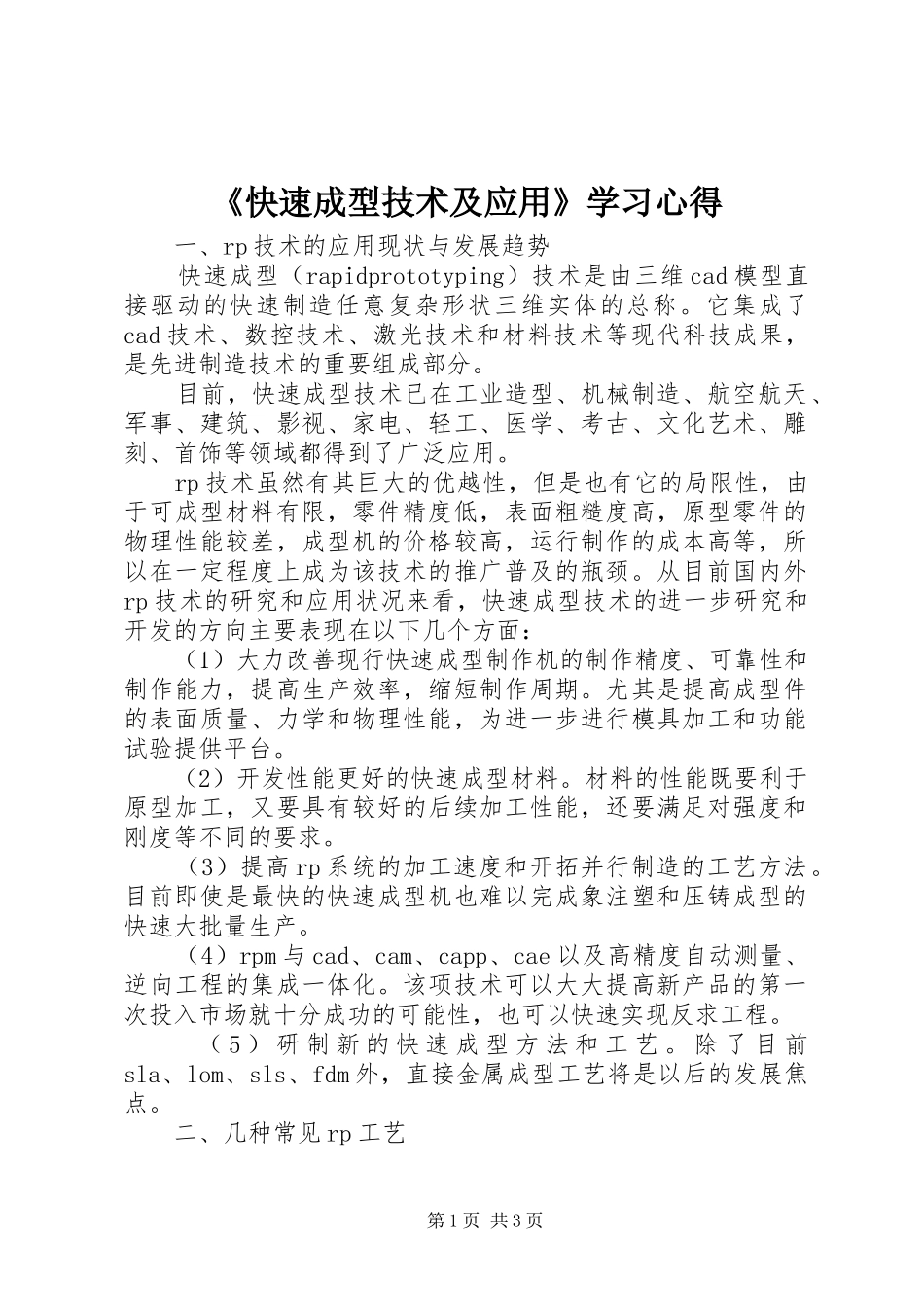

《快速成型技术及应用》学习心得一、rp技术的应用现状与发展趋势快速成型（rapidprototyping）技术是由三维cad模型直接驱动的快速制造任意复杂形状三维实体的总称。它集成了cad技术、数控技术、激光技术和材料技术等现代科技成果，是先进制造技术的重要组成部分。目前，快速成型技术已在工业造型、机械制造、航空航天、军事、建筑、影视、家电、轻工、医学、考古、文化艺术、雕刻、首饰等领域都得到了广泛应用。rp技术虽然有其巨大的优越性，但是也有它的局限性，由于可成型材料有限，零件精度低，表面粗糙度高，原型零件的物理性能较差，成型机的价格较高，运行制作的成本高等，所以在一定程度上成为该技术的推广普及的瓶颈。从目前国内外rp技术的研究和应用状况来看，快速成型技术的进一步研究和开发的方向主要表现在以下几个方面：（1）大力改善现行快速成型制作机的制作精度、可靠性和制作能力，提高生产效率，缩短制作周期。尤其是提高成型件的表面质量、力学和物理性能，为进一步进行模具加工和功能试验提供平台。（2）开发性能更好的快速成型材料。材料的性能既要利于原型加工，又要具有较好的后续加工性能，还要满足对强度和刚度等不同的要求。（3）提高rp系统的加工速度和开拓并行制造的工艺方法。目前即使是最快的快速成型机也难以完成象注塑和压铸成型的快速大批量生产。（4）rpm与cad、cam、capp、cae以及高精度自动测量、逆向工程的集成一体化。该项技术可以大大提高新产品的第一次投入市场就十分成功的可能性，也可以快速实现反求工程。（5）研制新的快速成型方法和工艺。除了目前sla、lom、sls、fdm外，直接金属成型工艺将是以后的发展焦点。二、几种常见rp工艺第1页共3页1、fdm，丝状材料选择性熔覆（fuseddepositionmodeling）快速原型工艺是一种不依靠激光作为成型能源、而将各种丝材（如工程塑料abs、聚碳酸酯pc等）加热熔化进而堆积成型方法，简称fdm。2、sla，光敏树脂选择性固化是采用立体雕刻（stereolithography）原理的一种工艺，简称sla，是最早出现的一种快速成型技术。3、sls，粉末材料选择性烧结（selectedlasersintering）是一种快速原型工艺，简称sls。粉末材料选择性烧结采用二氧化碳激光器对粉末材料（塑料粉等与粘结剂的混合粉）进行选择性烧结，是一种由离散点一层层堆集成三维实体的快速成型方法。4、lom，箔材叠层实体制作（laminatedobjectmanufacturing）快速原型技术是薄片材料叠加工艺，简称lom。箔材叠层实体制作是根据三维cad模型每个截面的轮廓线，在计算机控制下，发出控制激光切割系统的指令，使切割头作x和y方向的移动，最后叠加成型。三、rp技术在模具制造中的应用传统的模具制造方法可分为两种，一种是借助母模翻制模具，另一种就是用数控机床直接制造模具。在新产品开发过程中，减少模具制造所需成本和时间对缩短整个产品开发时间及降低成本是最有效的步骤，快速成型技术的一个飞跃就是进入模具制造领域，其潜力所在正是能降低模具制造成本并减少模具开发时间。将快速成型技术引入模具制造过程后的模具开发制造就是快速模具制造。快速成型技术在模具制造领域的应用主要是用来制作模具设计制造过程中所用的母模，有时也用快速成型技术直接制造模具。因此可以将基于rp的快速模具制造分为两类，即：直接制模法和间接制模法。（这里就不一一阐述了）利用rp技术发展快速模具制造技术还存在以下主要问题需要解决或者说需要进一步提高。（1）表面质量如何满足模具的要求，否则无法承受如注射成型这样的高压。分层制造法不可避免会产生台阶，斜面时更第2页共3页严重，后处理是目前通用的作法。（2）尺寸精度如何满足模具制造的要求，尤其是制造较大模具时，尺寸更不稳定。（3）用作母模时的强度，耐热和耐腐蚀性，形状和尺寸的时效问题。（4）塑料或树脂类模具的导热性很差，导热差虽然带来了可用较低注射压力的好处，但生产周期太长也必须考虑。（5）多数所谓金属模具都需要最后渗铜，这就造成这种金属模具的使用温度不可太高，可能超过500℃就不行了。（6）使用寿命的进一步延长和使用成本的进一步降低。（7）目前所能制造的模具的体...
