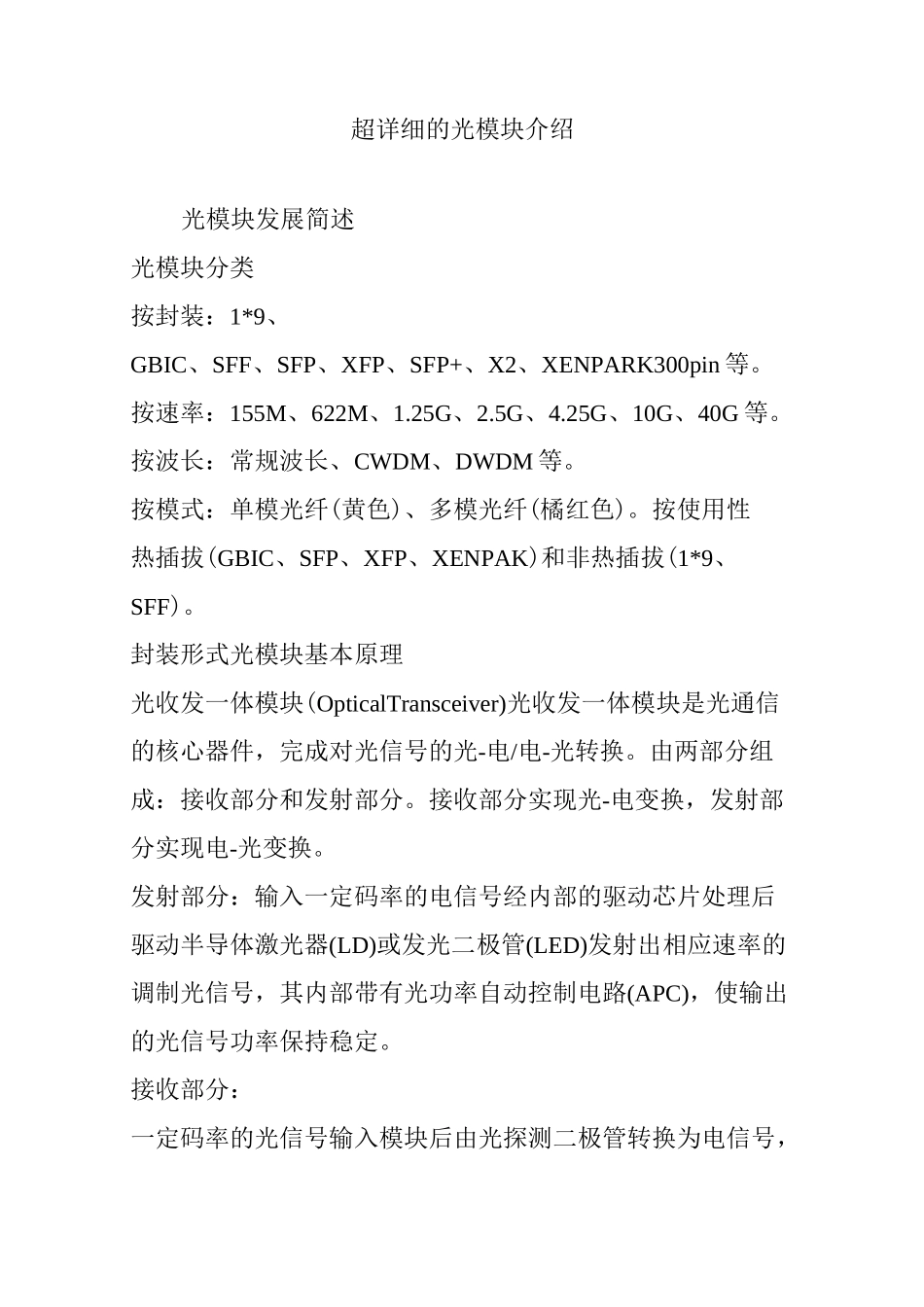

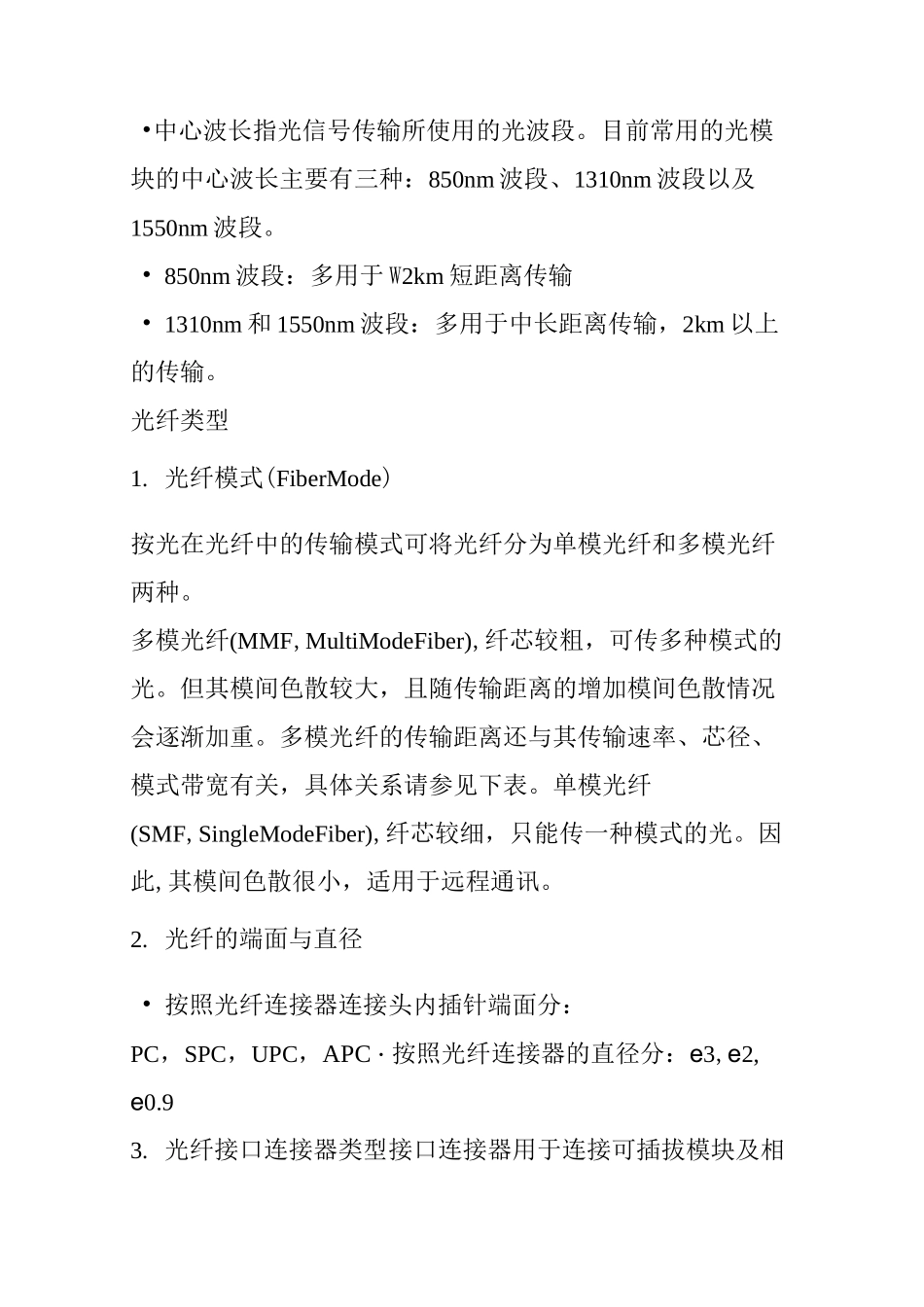

超详细的光模块介绍光模块发展简述光模块分类按封装:1*9、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK300pin 等。按速率:155M、622M、1.25G、2.5G、4.25G、10G、40G 等。按波长:常规波长、CWDM、DWDM 等。按模式:单模光纤(黄色)、多模光纤(橘红色)。按使用性热插拔(GBIC、SFP、XFP、XENPAK)和非热插拔(1*9、SFF)。封装形式光模块基本原理光收发一体模块(OpticalTransceiver)光收发一体模块是光通信的核心器件,完成对光信号的光-电/电-光转换。由两部分组成:接收部分和发射部分。接收部分实现光-电变换,发射部分实现电-光变换。发射部分:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号,其内部带有光功率自动控制电路(APC),使输出的光信号功率保持稳定。接收部分:一定码率的光信号输入模块后由光探测二极管转换为电信号,经前置放大器后输出相应码率的电信号,输出的信号一般为PECL 电平。同时在输入光功率小于一定值后会输出一个告警信号。光模块内部结构光模块的主要参数1.传输速率传输速率指每秒传输比特数,单位 Mb/s 或 Gb/s。主要速率:百兆、千兆、2.5G、4.25G 和万兆。2. 传输距离光模块的传输距离分为短距、中距和长距三种。一般认为 2km 及以下的为短距离,10〜20km 的为中距离,30km、40km 及以上的为长距离。■光模块的传输距离受到限制,主要是因为光信号在光纤中传输时会有一定的损耗和色散。注意:•损耗是光在光纤中传输时,由于介质的吸收散射以及泄漏导致的光能量损失,这部分能量随着传输距离的增加以一定的比率耗散。• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等,从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端,导致脉冲展宽,进而无法分辨信号值。• 因此,用户需要根据自己的实际组网情况选择合适的光模块,以满足不同的传输距离要求。3. 中心波长•中心波长指光信号传输所使用的光波段。目前常用的光模块的中心波长主要有三种:850nm 波段、1310nm 波段以及1550nm 波段。• 850nm 波段:多用于 W2km 短距离传输• 1310nm 和 1550nm 波段:多用于中长距离传输,2km 以上的传输。光纤类型1. 光纤模式(FiberMode)按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。多模光纤(MMF,MultiModeFiber),纤芯较粗,可传多种模式的光。但其模间色散较大,且随传输距离...
