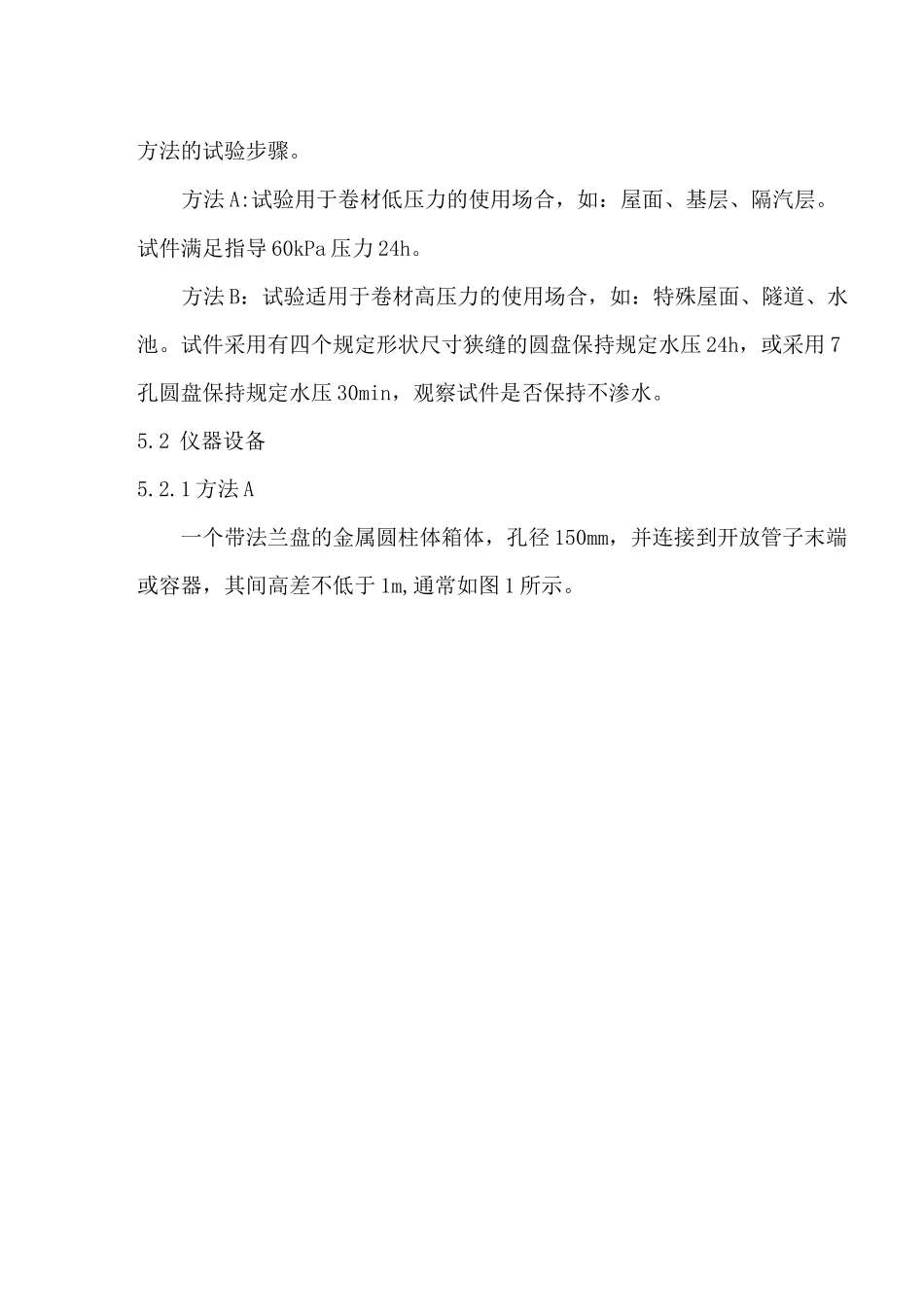

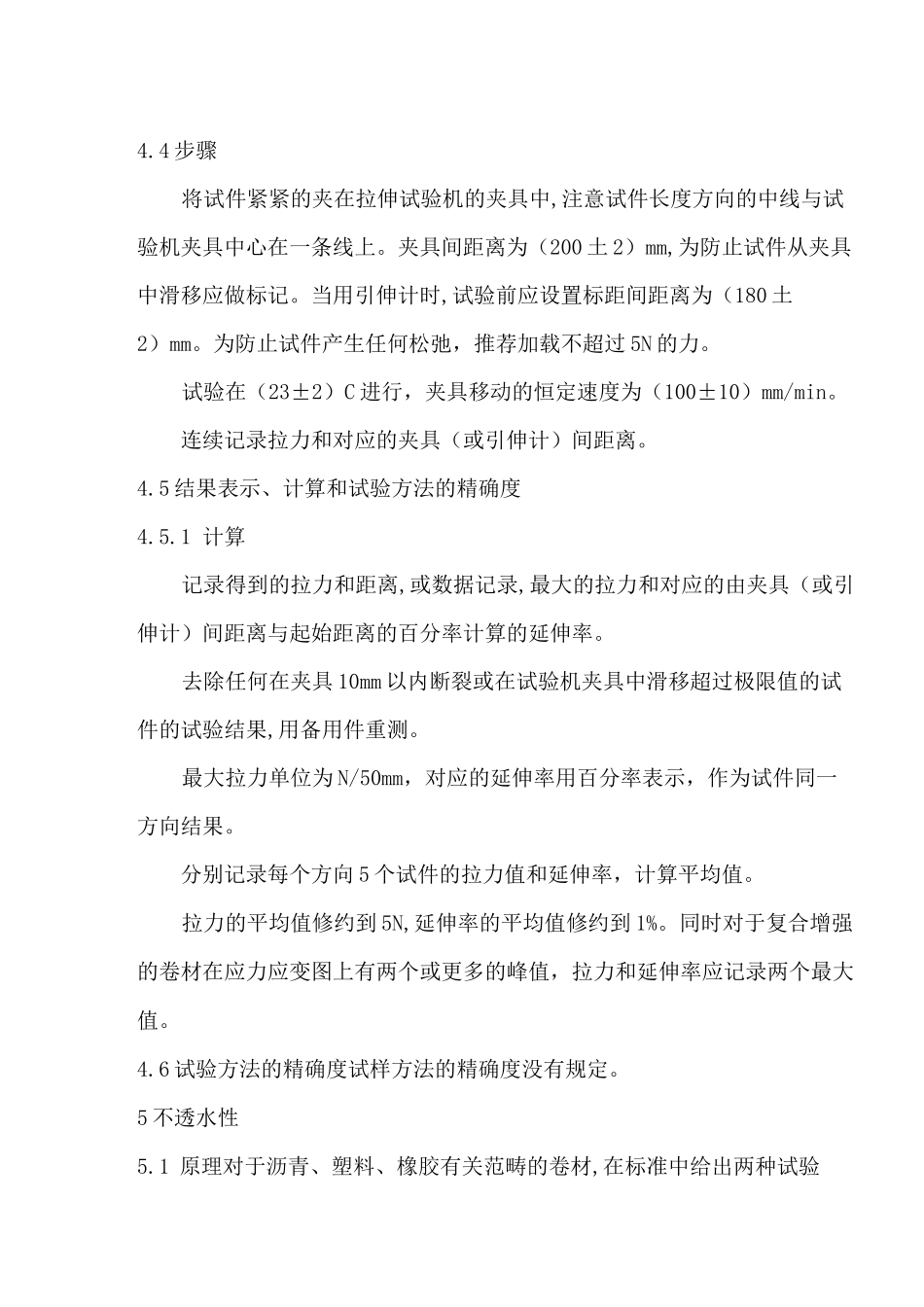

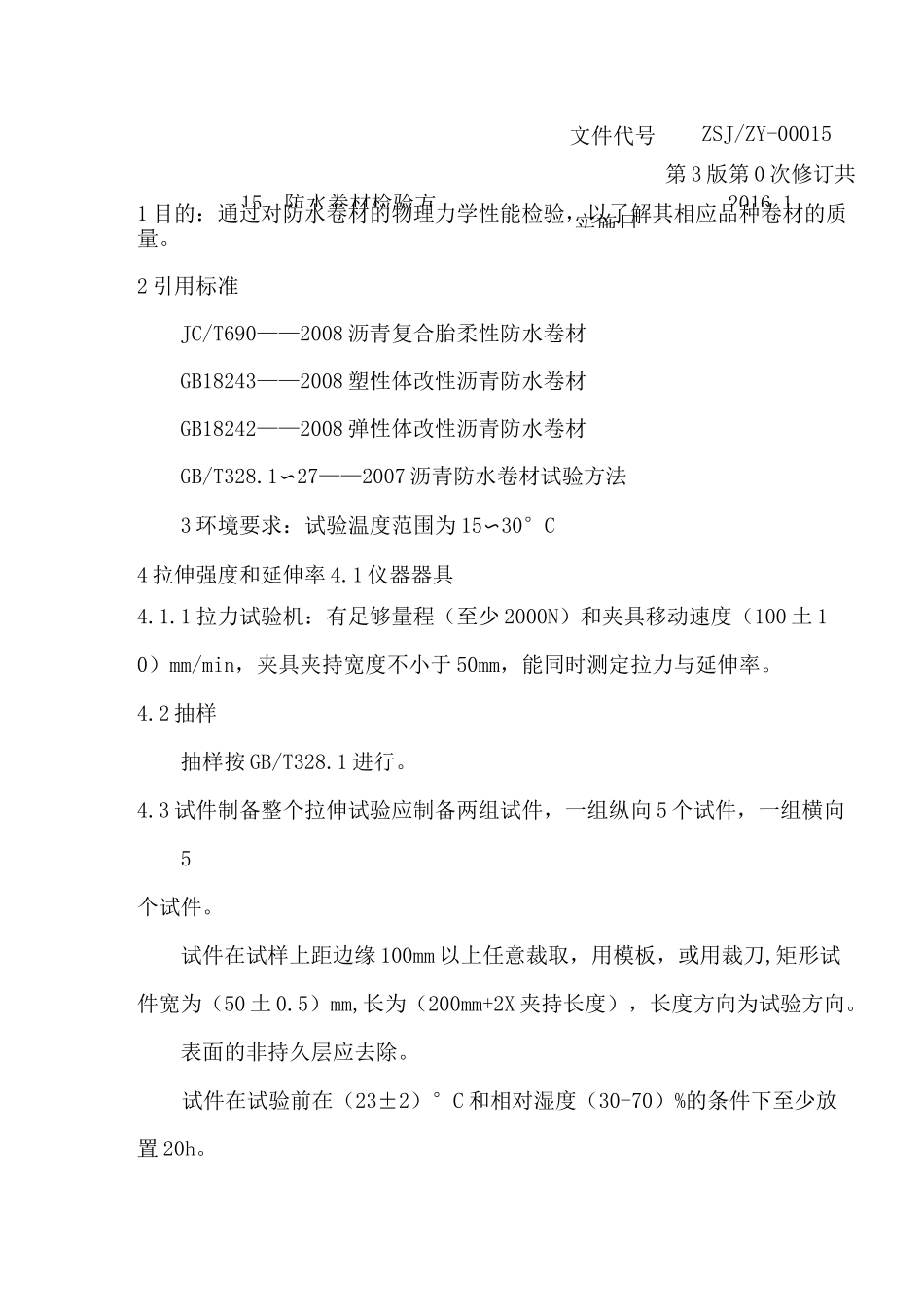

15、防水卷材检验方实施日2016.1.第 3 版第 0 次修订共1 目的：通过对防水卷材的物理力学性能检验，以了解其相应品种卷材的质量。2 引用标准JC/T690——2008 沥青复合胎柔性防水卷材GB18243——2008 塑性体改性沥青防水卷材GB18242——2008 弹性体改性沥青防水卷材GB/T328.1〜27——2007 沥青防水卷材试验方法3 环境要求：试验温度范围为 15〜30°C4 拉伸强度和延伸率 4.1 仪器器具4.1.1 拉力试验机：有足够量程（至少 2000N）和夹具移动速度（100 土 10）mm/min，夹具夹持宽度不小于 50mm，能同时测定拉力与延伸率。4.2 抽样抽样按 GB/T328.1 进行。4.3 试件制备整个拉伸试验应制备两组试件，一组纵向 5 个试件，一组横向5个试件。试件在试样上距边缘 100mm 以上任意裁取，用模板，或用裁刀,矩形试件宽为（50 土 0.5）mm,长为（200mm+2X 夹持长度），长度方向为试验方向。表面的非持久层应去除。试件在试验前在（23±2）°C 和相对湿度（30-70）%的条件下至少放置 20h。文件代号ZSJ/ZY-000154.4 步骤将试件紧紧的夹在拉伸试验机的夹具中,注意试件长度方向的中线与试验机夹具中心在一条线上。夹具间距离为（200 土 2）mm,为防止试件从夹具中滑移应做标记。当用引伸计时,试验前应设置标距间距离为（180 土2）mm。为防止试件产生任何松弛，推荐加载不超过 5N 的力。试验在（23±2）C 进行，夹具移动的恒定速度为（100±10）mm/min。连续记录拉力和对应的夹具（或引伸计）间距离。4.5 结果表示、计算和试验方法的精确度4.5.1 计算记录得到的拉力和距离,或数据记录,最大的拉力和对应的由夹具（或引伸计）间距离与起始距离的百分率计算的延伸率。去除任何在夹具 10mm 以内断裂或在试验机夹具中滑移超过极限值的试件的试验结果,用备用件重测。最大拉力单位为 N/50mm，对应的延伸率用百分率表示，作为试件同一方向结果。分别记录每个方向 5 个试件的拉力值和延伸率，计算平均值。拉力的平均值修约到 5N,延伸率的平均值修约到 1%。同时对于复合增强的卷材在应力应变图上有两个或更多的峰值，拉力和延伸率应记录两个最大值。4.6 试验方法的精确度试样方法的精确度没有规定。5 不透水性5.1 原理对于沥青、塑料、橡胶有关范畴的卷材,在标准中给出两种试验方法的试验步骤。方法 A:试验用于卷材低压力的使用场合，如：屋面、基层、隔汽层。试件满足指导 60kPa 压力 24h。方法 B：试验适用于卷材高压力...
