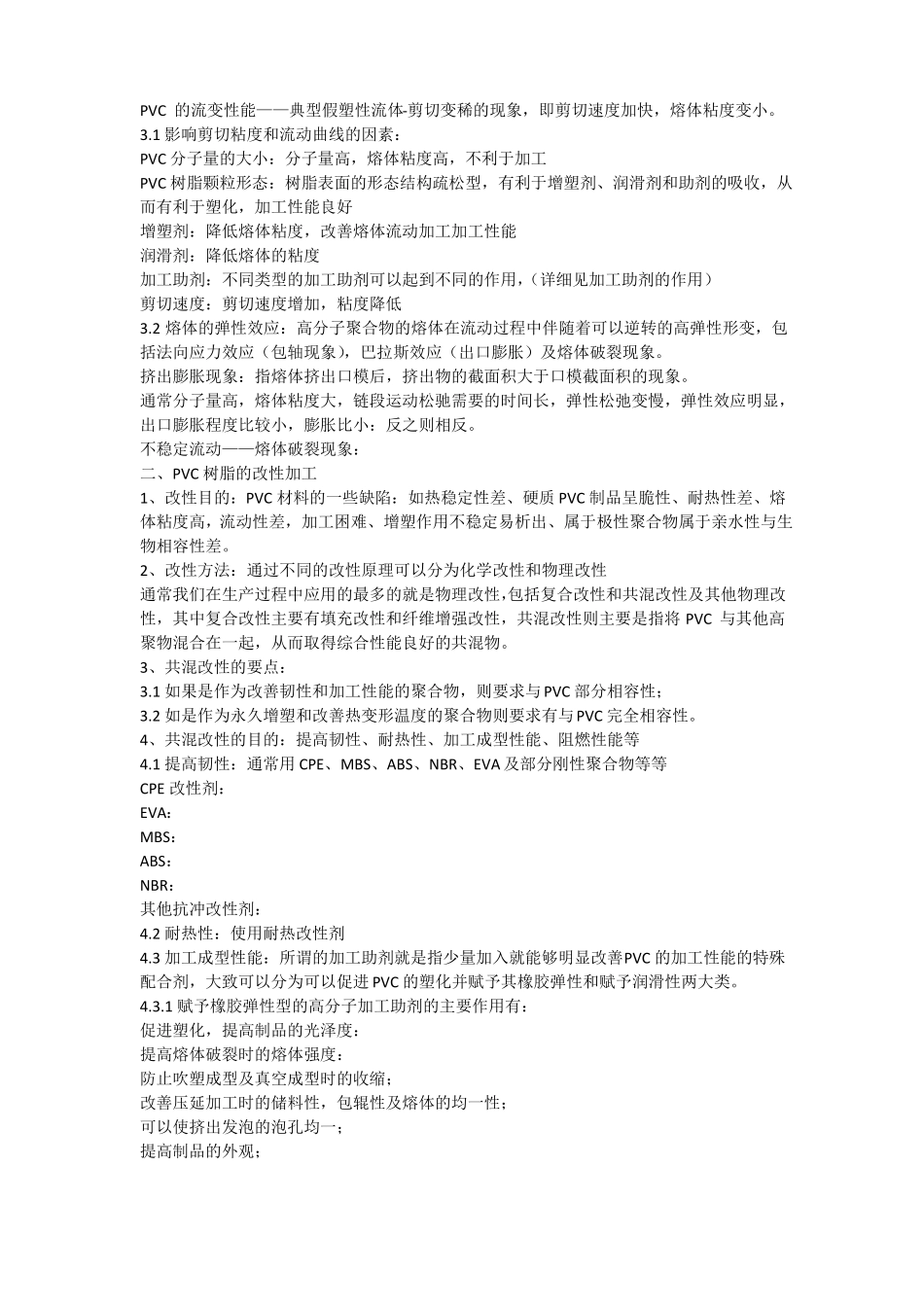

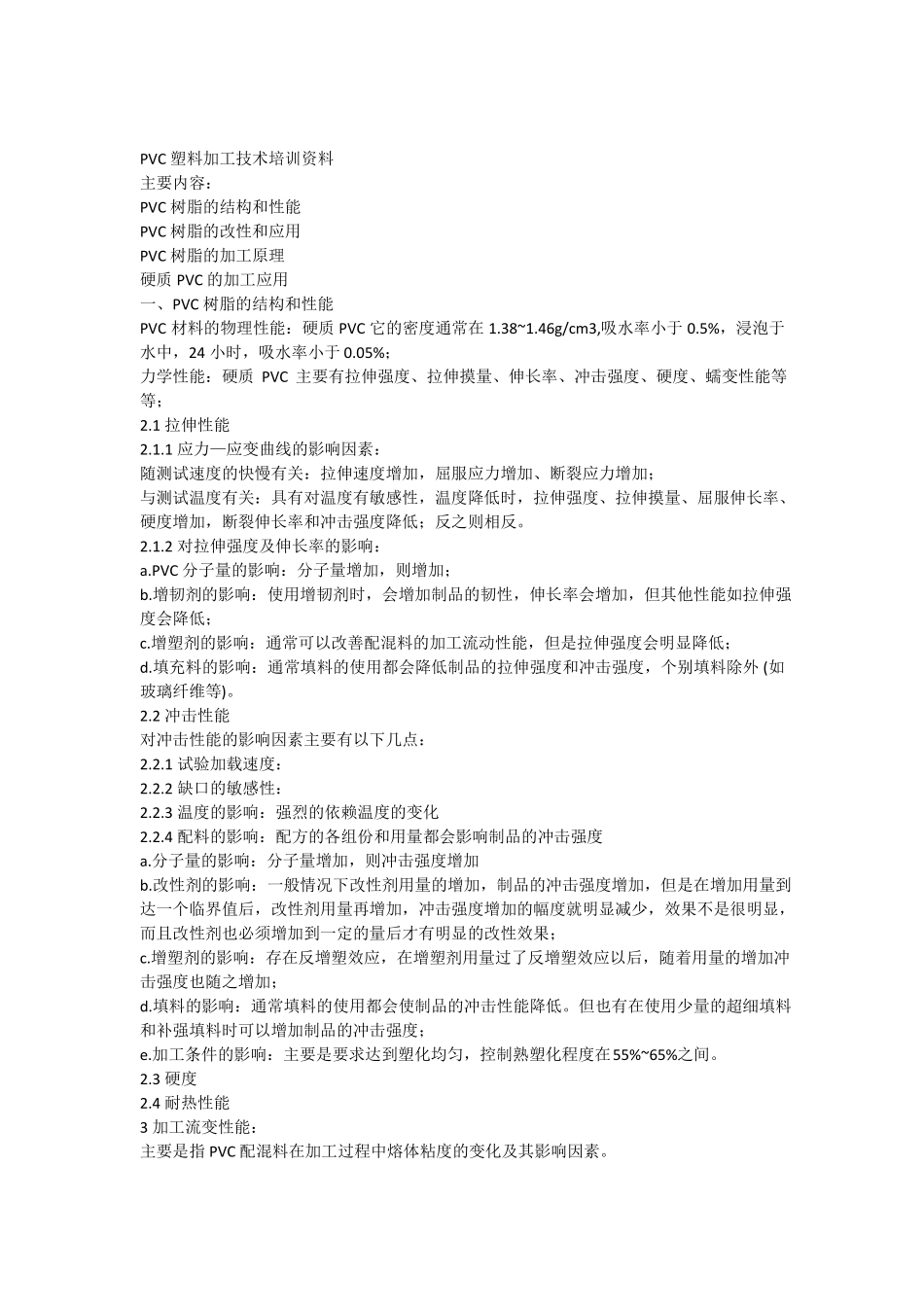

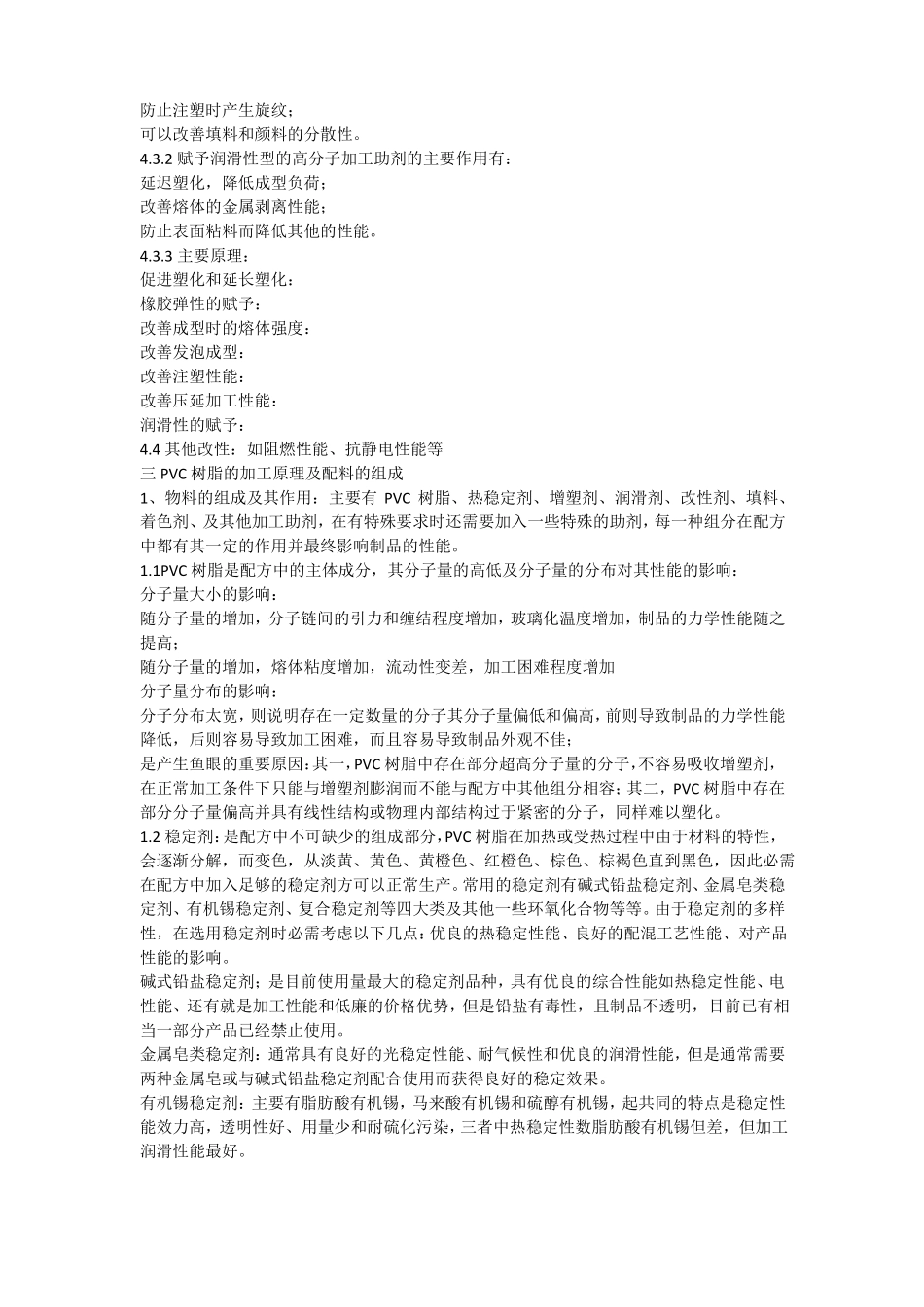

PVC 塑料加工技术培训资料主要内容:PVC 树脂的结构和性能PVC 树脂的改性和应用PVC 树脂的加工原理硬质 PVC 的加工应用一、PVC 树脂的结构和性能PVC 材料的物理性能:硬质 PVC 它的密度通常在 1.38~1.46g/cm3,吸水率小于 0.5%,浸泡于水中,24 小时,吸水率小于 0.05%;力学性能:硬质 PVC 主要有拉伸强度、拉伸摸量、伸长率、冲击强度、硬度、蠕变性能等等;2.1 拉伸性能2.1.1 应力—应变曲线的影响因素:随测试速度的快慢有关:拉伸速度增加,屈服应力增加、断裂应力增加;与测试温度有关:具有对温度有敏感性,温度降低时,拉伸强度、拉伸摸量、屈服伸长率、硬度增加,断裂伸长率和冲击强度降低;反之则相反。2.1.2 对拉伸强度及伸长率的影响:a.PVC 分子量的影响:分子量增加,则增加;b.增韧剂的影响:使用增韧剂时,会增加制品的韧性,伸长率会增加,但其他性能如拉伸强度会降低;c.增塑剂的影响:通常可以改善配混料的加工流动性能,但是拉伸强度会明显降低;d.填充料的影响:通常填料的使用都会降低制品的拉伸强度和冲击强度,个别填料除外 (如玻璃纤维等)。2.2 冲击性能对冲击性能的影响因素主要有以下几点:2.2.1 试验加载速度:2.2.2 缺口的敏感性:2.2.3 温度的影响:强烈的依赖温度的变化2.2.4 配料的影响:配方的各组份和用量都会影响制品的冲击强度a.分子量的影响:分子量增加,则冲击强度增加b.改性剂的影响:一般情况下改性剂用量的增加,制品的冲击强度增加,但是在增加用量到达一个临界值后,改性剂用量再增加,冲击强度增加的幅度就明显减少,效果不是很明显,而且改性剂也必须增加到一定的量后才有明显的改性效果;c.增塑剂的影响:存在反增塑效应,在增塑剂用量过了反增塑效应以后,随着用量的增加冲击强度也随之增加;d.填料的影响:通常填料的使用都会使制品的冲击性能降低。但也有在使用少量的超细填料和补强填料时可以增加制品的冲击强度;e.加工条件的影响:主要是要求达到塑化均匀,控制熟塑化程度在55%~65%之间。2.3 硬度2.4 耐热性能3 加工流变性能:主要是指 PVC 配混料在加工过程中熔体粘度的变化及其影响因素。PVC 的流变性能——典型假塑性流体-剪切变稀的现象,即剪切速度加快,熔体粘度变小。3.1 影响剪切粘度和流动曲线的因素:PVC 分子量的大小:分子量高,熔体粘度高,不利于加工PVC 树脂颗粒形态:树脂表面的形态结构疏松型,有利于增塑剂、润滑剂和助剂的吸收,从而...
