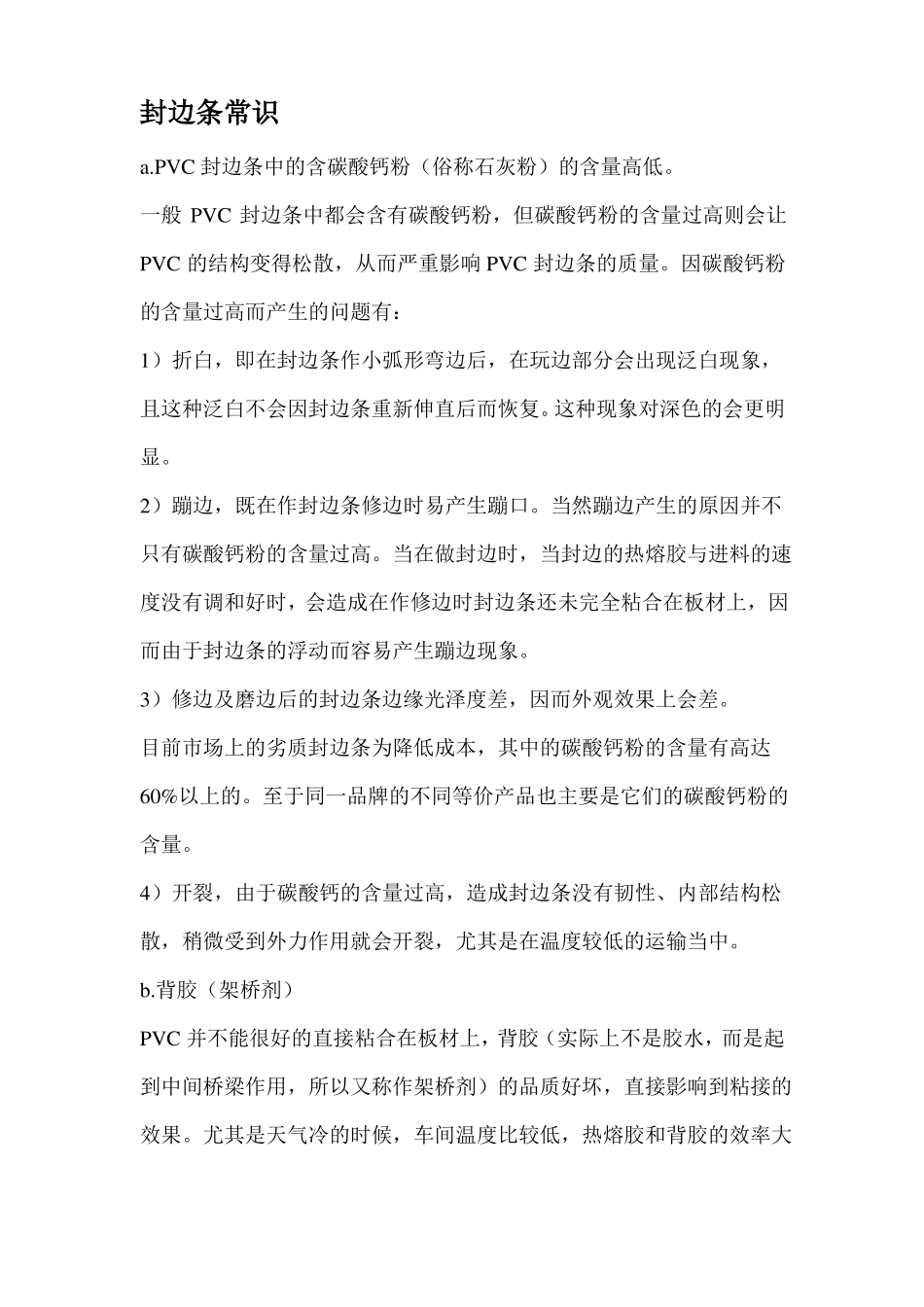

封边条常识a.PVC 封边条中的含碳酸钙粉（俗称石灰粉）的含量高低。一般 PVC 封边条中都会含有碳酸钙粉，但碳酸钙粉的含量过高则会让PVC 的结构变得松散，从而严重影响 PVC 封边条的质量。因碳酸钙粉的含量过高而产生的问题有：1）折白，即在封边条作小弧形弯边后，在玩边部分会出现泛白现象，且这种泛白不会因封边条重新伸直后而恢复。这种现象对深色的会更明显。2）蹦边，既在作封边条修边时易产生蹦口。当然蹦边产生的原因并不只有碳酸钙粉的含量过高。当在做封边时，当封边的热熔胶与进料的速度没有调和好时，会造成在作修边时封边条还未完全粘合在板材上，因而由于封边条的浮动而容易产生蹦边现象。3）修边及磨边后的封边条边缘光泽度差，因而外观效果上会差。目前市场上的劣质封边条为降低成本，其中的碳酸钙粉的含量有高达60%以上的。至于同一品牌的不同等价产品也主要是它们的碳酸钙粉的含量。4）开裂，由于碳酸钙的含量过高，造成封边条没有韧性、内部结构松散，稍微受到外力作用就会开裂，尤其是在温度较低的运输当中。b.背胶（架桥剂）PVC 并不能很好的直接粘合在板材上，背胶（实际上不是胶水，而是起到中间桥梁作用，所以又称作架桥剂）的品质好坏，直接影响到粘接的效果。尤其是天气冷的时候，车间温度比较低，热熔胶和背胶的效率大大降低，这是家具厂家往往归罪于封边条的质量。最好的处理方式是更换成粘度和纯度都比较高的高温热熔胶、提高热熔胶的工作温度、提高室温、预热封边条（质量要保证）。c.封边条本身的弧度在封边条粘接挤压时，为防止胶水的流失，好的封边条应在其宽度方向上有少许的内弯（见上图示）。而劣质封边条则为扁平甚至反翘，因而容易产生粘接不良。d.目前市场上的 3D 封边条只有少数几家为亚克力产品（成份为亚克力及部分添加剂，亚克力的比率在 98%左右）。而其它为透明 PVC。透明PVC 的问题在于其修边和磨边后，它的边缘的透明程度就会稍差，从而也就不能完全达到 3D 的效果。e.PVC 表面印刷花色 PVC 表面有两种工艺：印刷和热转移膜。热转印膜表面比较有光泽，产品看上去颜色鲜艳有层次，但由于其成本高、转印速度慢、颜色不能方便的配合板材等缺点，现在已经被印刷所代替。而一些劣质 PVC封边条的碳酸钙粉的含量过高，如采用印刷工艺会有掉色的问题，所以有时还会采用热转移膜的工艺。温馨提示：上面所介绍的封边条产品信息由佛山天煜塑胶制品有限公司为您提供， 天煜封边条采用进口的...
