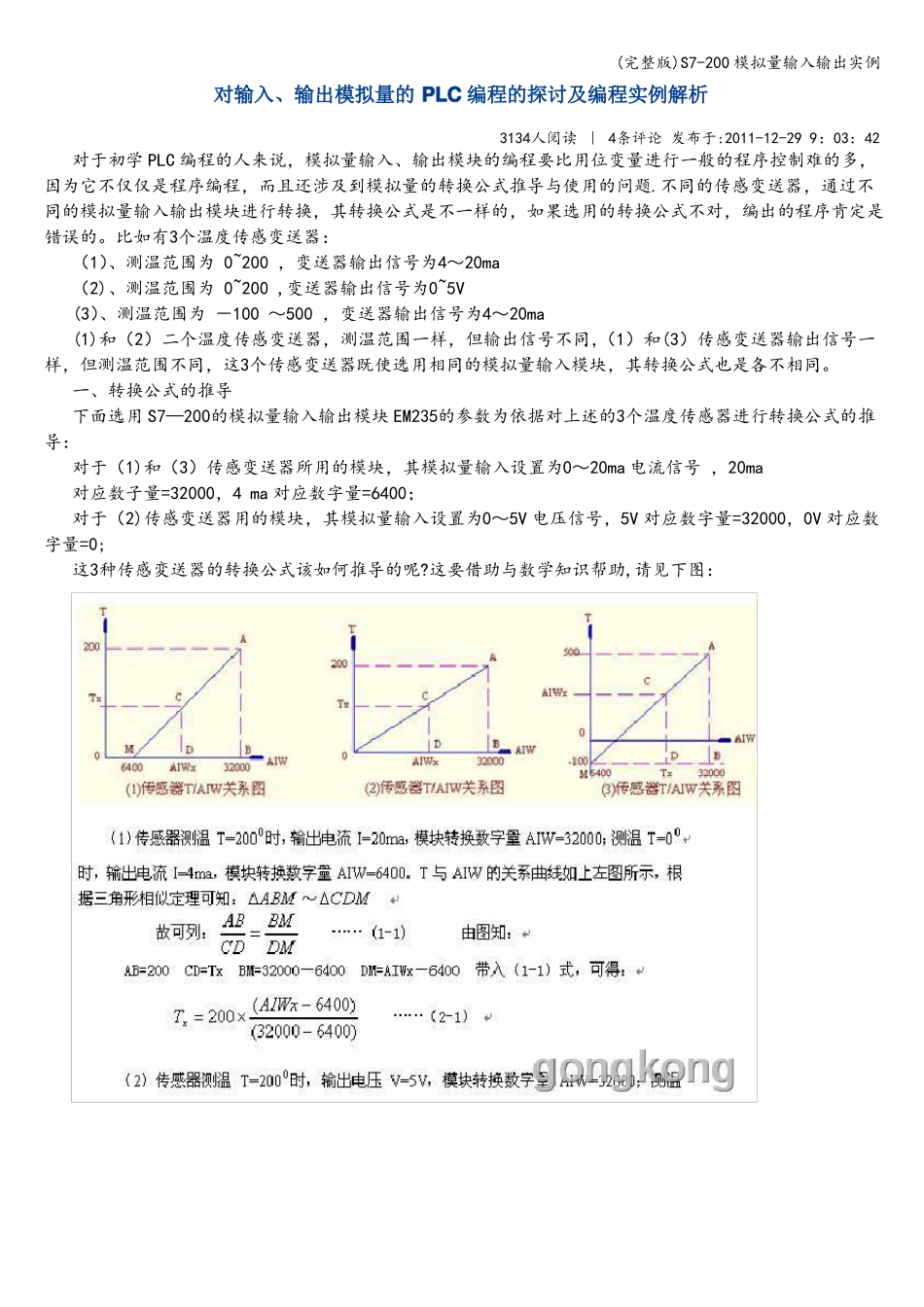

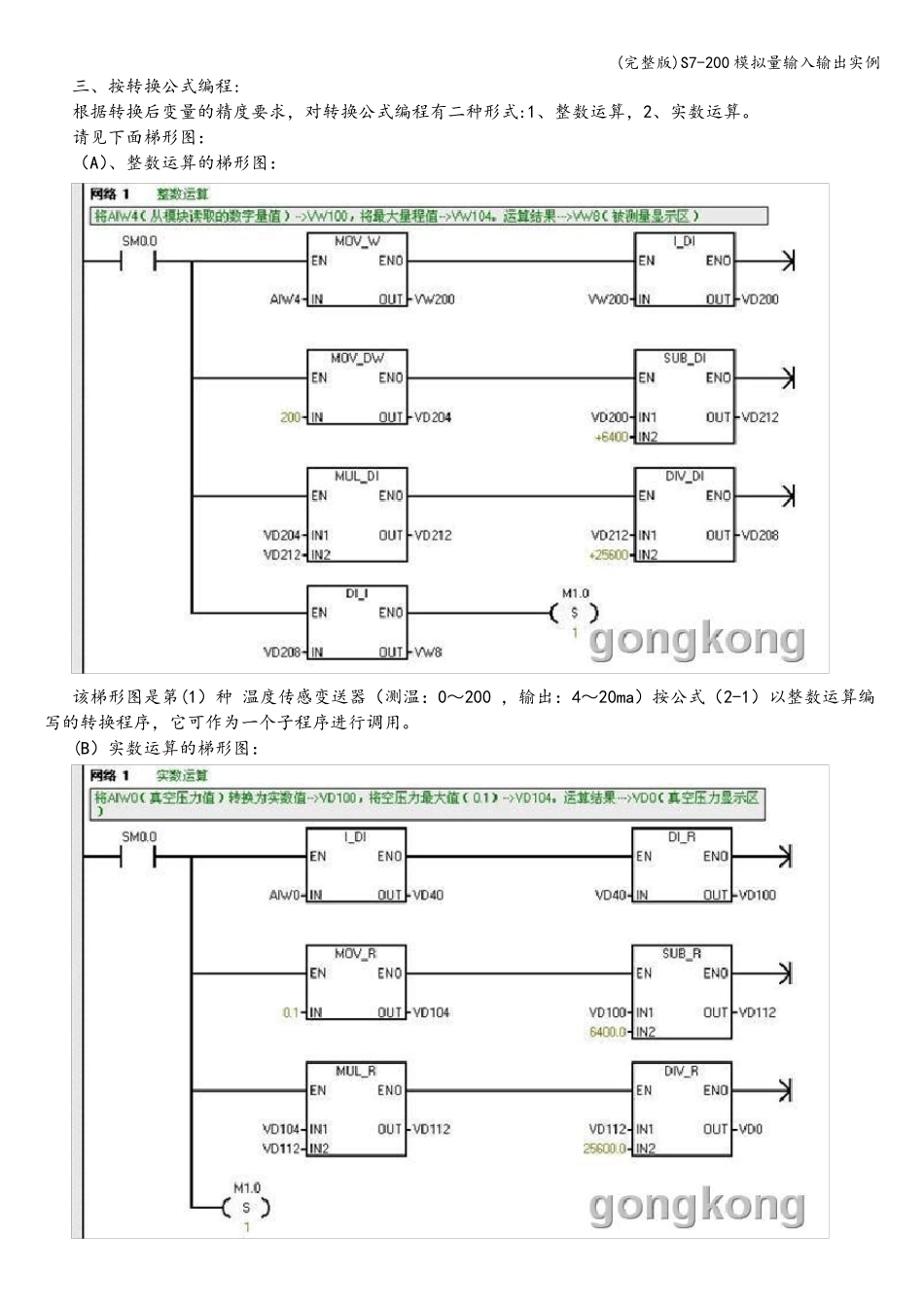

(完整版)S7-200 模拟量输入输出实例对输入、输出模拟量的 PLC 编程的探讨及编程实例解析3134人阅读 ｜ 4条评论 发布于:2011-12-29 9：03：42对于初学 PLC 编程的人来说，模拟量输入、输出模块的编程要比用位变量进行一般的程序控制难的多，因为它不仅仅是程序编程，而且还涉及到模拟量的转换公式推导与使用的问题.不同的传感变送器，通过不同的模拟量输入输出模块进行转换，其转换公式是不一样的，如果选用的转换公式不对，编出的程序肯定是错误的。比如有3个温度传感变送器：（1）、测温范围为 0~200 ，变送器输出信号为4～20ma（2)、测温范围为 0~200 ,变送器输出信号为0~5V(3）、测温范围为 －100 ～500 ，变送器输出信号为4～20ma(1)和（2）二个温度传感变送器，测温范围一样，但输出信号不同，（1）和(3）传感变送器输出信号一样，但测温范围不同，这3个传感变送器既使选用相同的模拟量输入模块，其转换公式也是各不相同。一、转换公式的推导下面选用 S7—200的模拟量输入输出模块 EM235的参数为依据对上述的3个温度传感器进行转换公式的推导：对于（1)和（3）传感变送器所用的模块，其模拟量输入设置为0～20ma 电流信号 ，20ma对应数子量=32000，4 ma 对应数字量=6400；对于（2)传感变送器用的模块，其模拟量输入设置为0～5V 电压信号，5V 对应数字量=32000，0V 对应数字量=0;这3种传感変送器的转换公式该如何推导的呢?这要借助与数学知识帮助,请见下图：(完整版)S7-200 模拟量输入输出实例上面推导出的（2-1）、（2-2)、（2-3）三式就是对应(1)、(2）、（3）三种温度传感变送器经过模块转换成数字量后再换算为被测量的转换公式。编程者依据正确的转换公式进行编程，就会获得满意的效果。二、变送器与模块的连接通常输出4～20ma 电流信号的传感变送器，对外输出只有 +、- 二根连线，它需要外接24V 电源电压才能工作，如将它的+、- 二根连线分别与24V 电源的正负极相连，在被测量正常变化范围内，此回路将产生4～20ma 电流，见下左图。下右图粉色虚线框内为 EM235 模块第一路模拟输入的框图，它有3个输入端,其 A+与A—为 A/D 转换器的+ - 输入端,RA 与 A-之间并接250Ω 标准电阻。A/D 转换器是正逻辑电路，它的输入是0～5V 电压信号，A—为公共端,与 PLC 的24V 电源的负极相连。那么24V 电源、传感变送器、模块的输入口三者应如何连接才是正确的？正确的连线是这样的：将左图电源负极与传感...
