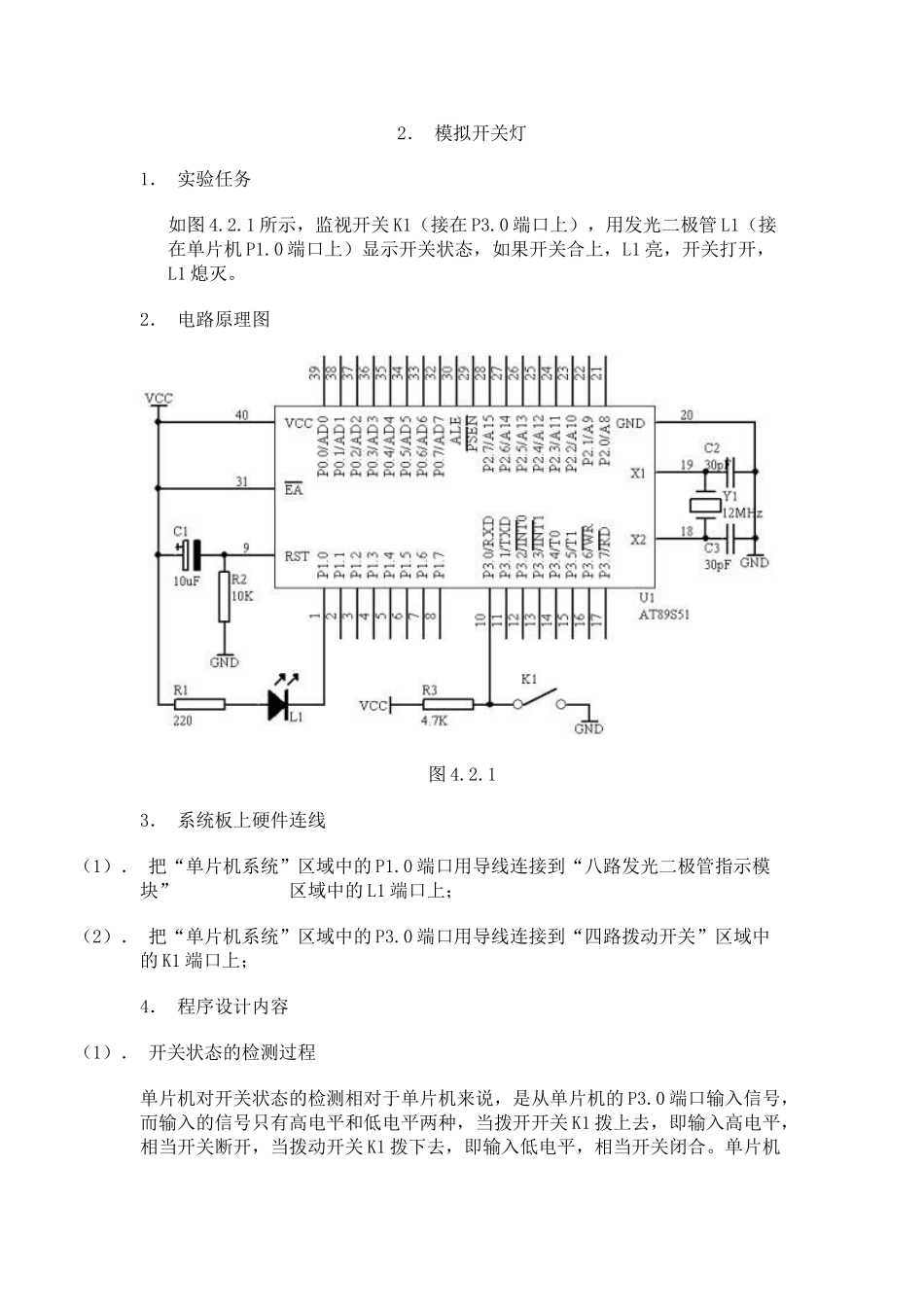

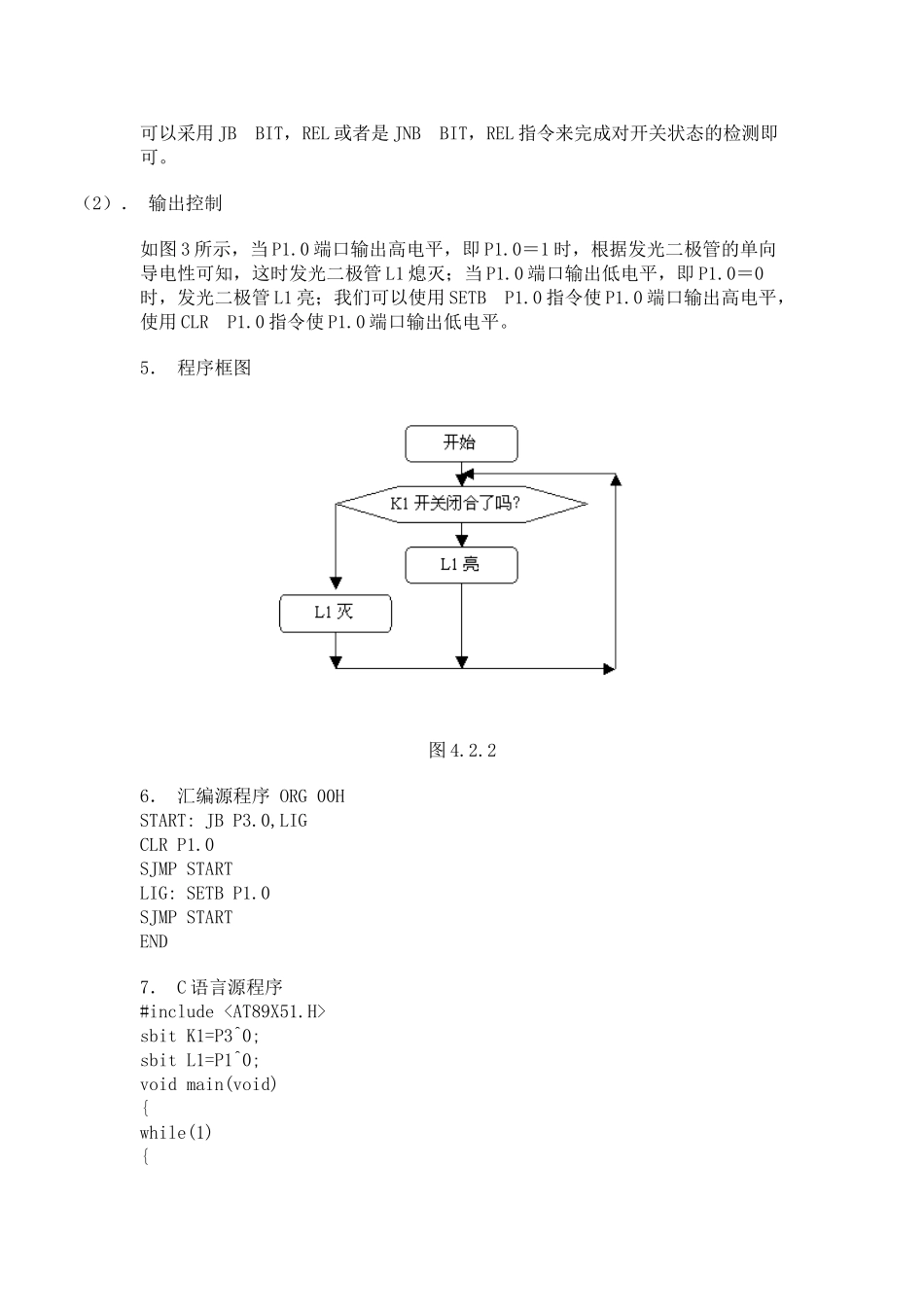

2． 模拟开关灯 1． 实验任务 如图 4.2.1 所示，监视开关 K1（接在 P3.0 端口上），用发光二极管 L1（接在单片机 P1.0 端口上）显示开关状态，如果开关合上，L1 亮，开关打开，L1 熄灭。 2． 电路原理图 图 4.2.1 3． 系统板上硬件连线 （1）． 把“单片机系统”区域中的 P1.0 端口用导线连接到“八路发光二极管指示模块” 区域中的 L1 端口上； （2）． 把“单片机系统”区域中的 P3.0 端口用导线连接到“四路拨动开关”区域中的 K1 端口上； 4． 程序设计内容 （1）． 开关状态的检测过程 单片机对开关状态的检测相对于单片机来说，是从单片机的 P3.0 端口输入信号，而输入的信号只有高电平和低电平两种，当拨开开关 K1 拨上去，即输入高电平，相当开关断开，当拨动开关 K1 拨下去，即输入低电平，相当开关闭合。单片机可以采用 JB BIT，REL 或者是 JNB BIT，REL 指令来完成对开关状态的检测即可。 （2）． 输出控制 如图 3 所示，当 P1.0 端口输出高电平，即 P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即 P1.0＝0时，发光二极管 L1 亮；我们可以使用 SETB P1.0 指令使 P1.0 端口输出高电平，使用 CLR P1.0 指令使 P1.0 端口输出低电平。 5． 程序框图 图 4.2.2 6． 汇编源程序 ORG 00HSTART: JB P3.0,LIGCLR P1.0SJMP STARTLIG: SETB P1.0SJMP STARTEND 7． C 语言源程序#include

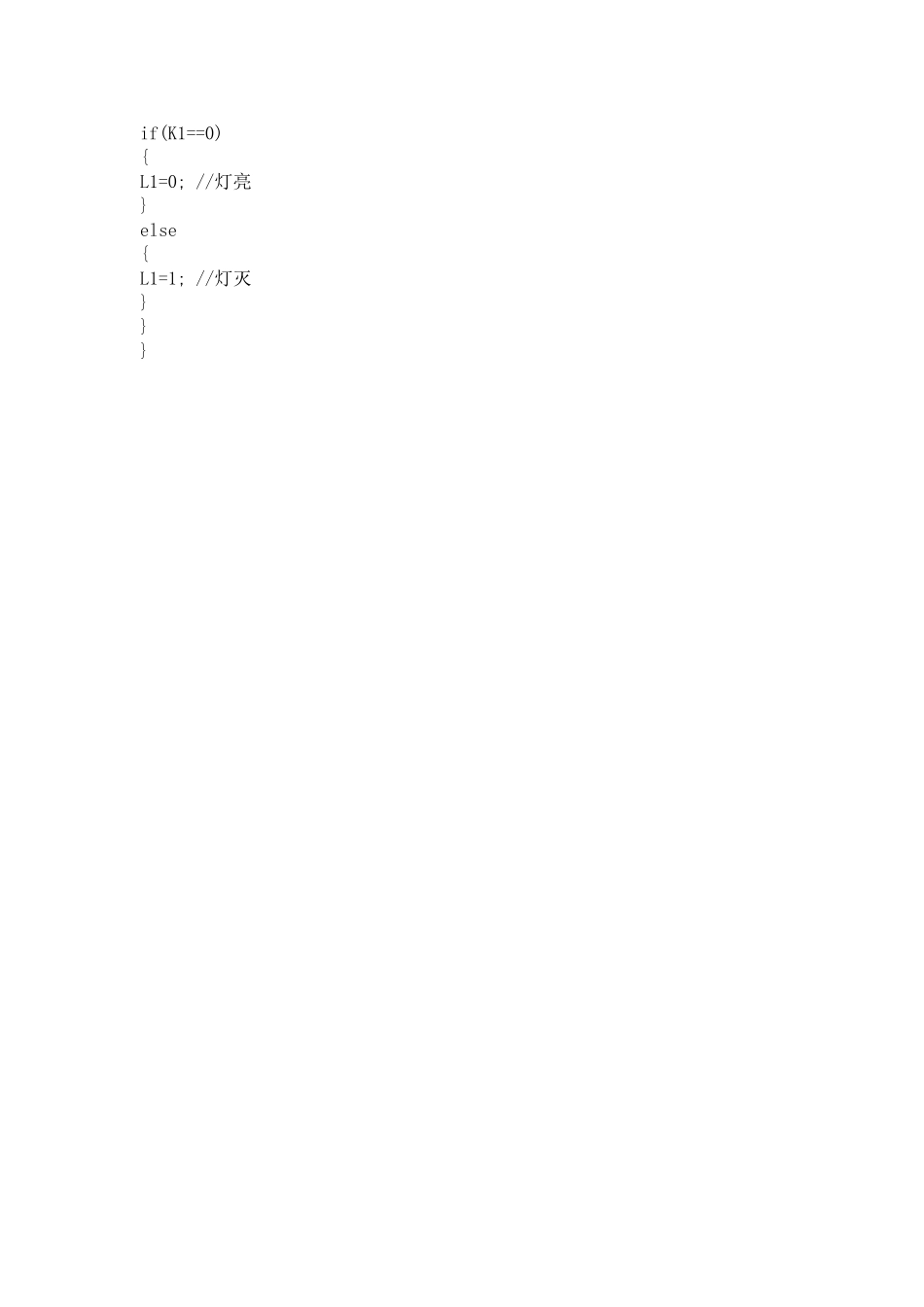

sbit K1=P3^0;sbit L1=P1^0;void main(void){while(1){if(K1==0){L1=0; //灯亮}else{L1=1; //灯灭}}}
