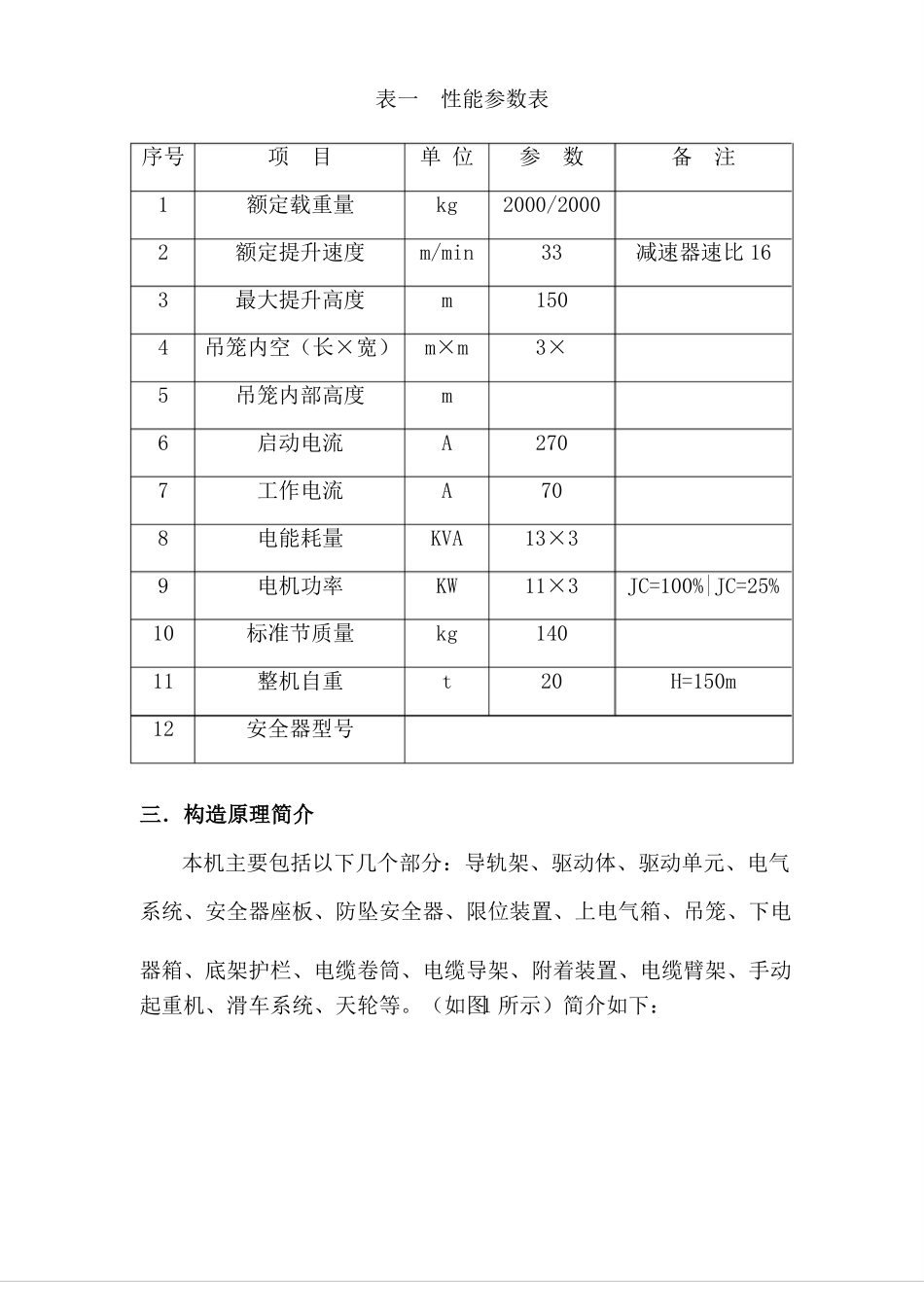

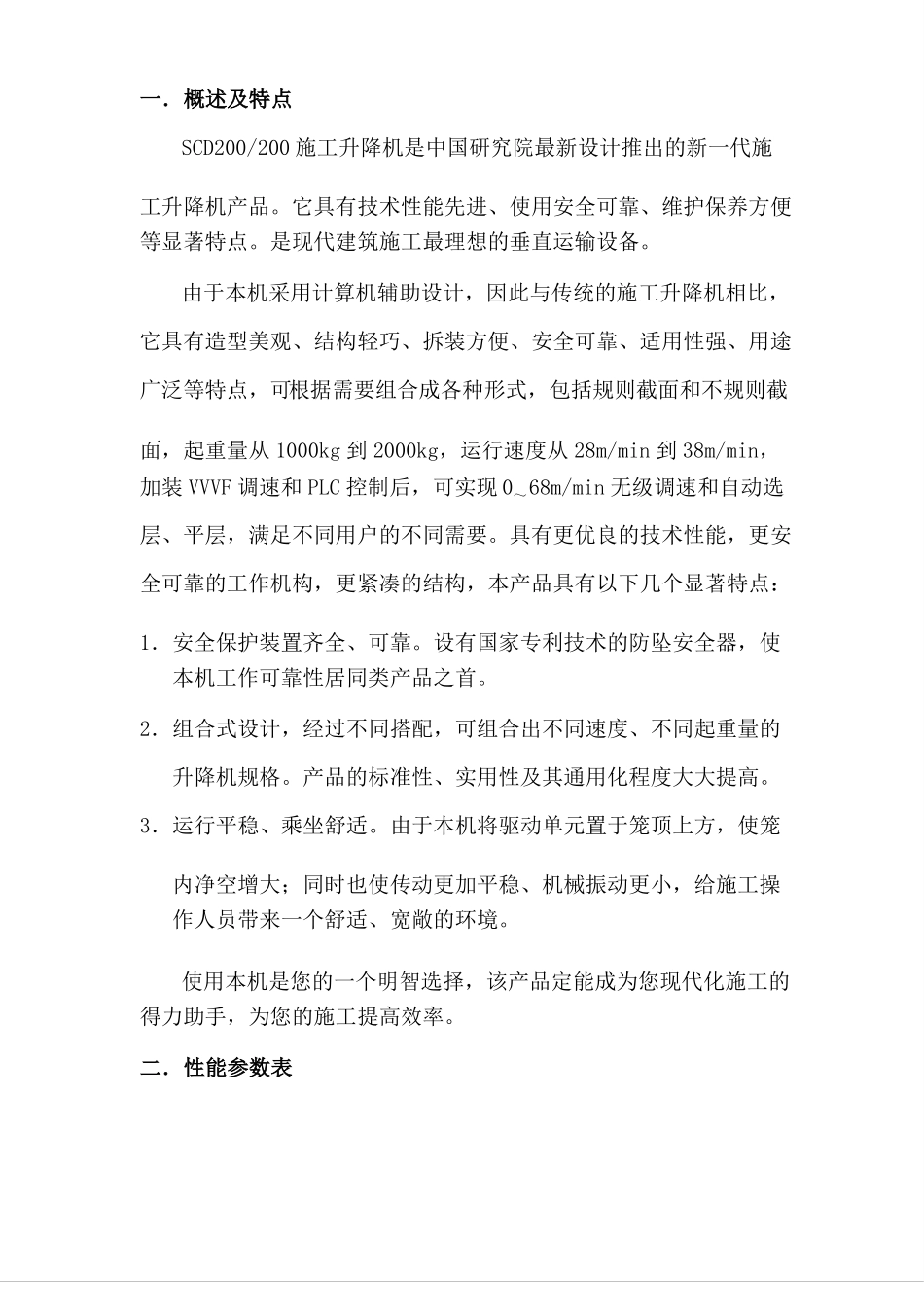

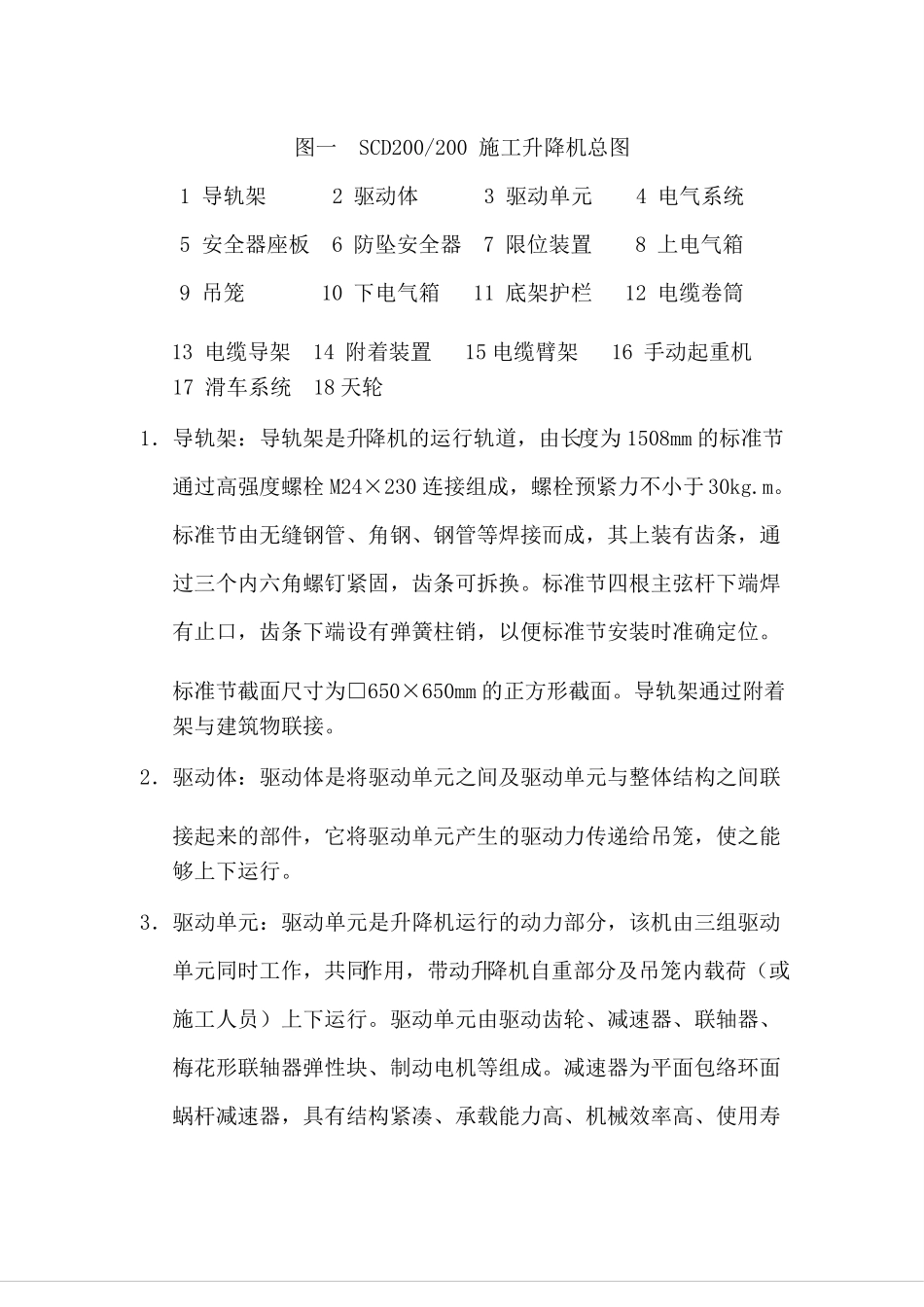

一.概述及特点SCD200/200 施工升降机是中国研究院最新设计推出的新一代施工升降机产品。它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。是现代建筑施工最理想的垂直运输设备。由于本机采用计算机辅助设计,因此与传统的施工升降机相比,它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点,可根据需要组合成各种形式,包括规则截面和不规则截面,起重量从 1000kg 到 2000kg,运行速度从 28m/min 到 38m/min,加装 VVVF 调速和 PLC 控制后,可实现 0~68m/min 无级调速和自动选层、平层,满足不同用户的不同需要。具有更优良的技术性能,更安全可靠的工作机构,更紧凑的结构,本产品具有以下几个显著特点:1.安全保护装置齐全、可靠。设有国家专利技术的防坠安全器,使本机工作可靠性居同类产品之首。2.组合式设计,经过不同搭配,可组合出不同速度、不同起重量的升降机规格。产品的标准性、实用性及其通用化程度大大提高。3.运行平稳、乘坐舒适。由于本机将驱动单元置于笼顶上方,使笼内净空增大;同时也使传动更加平稳、机械振动更小,给施工操作人员带来一个舒适、宽敞的环境。使用本机是您的一个明智选择,该产品定能成为您现代化施工的得力助手,为您的施工提高效率。二.性能参数表表一性能参数表序号项目额定载重量单 位参数2000/2000备注1kg2额定提升速度m/min33150减速器速比 163最大提升高度m4吊笼内空(长×宽)m×m3×5吊笼内部高度mA6启动电流工作电流270707AKVA8电能耗量电机功率13×39KW11×3JC=100%|JC=25%10标准节质量kg14020H=150m11整机自重安全器型号t12三.构造原理简介本机主要包括以下几个部分:导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、手动起重机、滑车系统、天轮等。(如图1 所示)简介如下:图一SCD200/200 施工升降机总图1 导轨架2 驱动体3 驱动单元4 电气系统8 上电气箱5 安全器座板6 防坠安全器7 限位装置9 吊笼10 下电气箱11 底架护栏12 电缆卷筒15 电缆臂架16 手动起重机13 电缆导架14 附着装置17 滑车系统18 天轮1.导轨架:导轨架是升降机的运行轨道,由长度为 1508mm 的标准节通过高强度螺栓 M24×230 连接组成,螺栓预紧力不小于 30kg.m。标准节由无缝钢管、角钢、钢管等焊接而成,其上装有齿条,通过三个内六...
