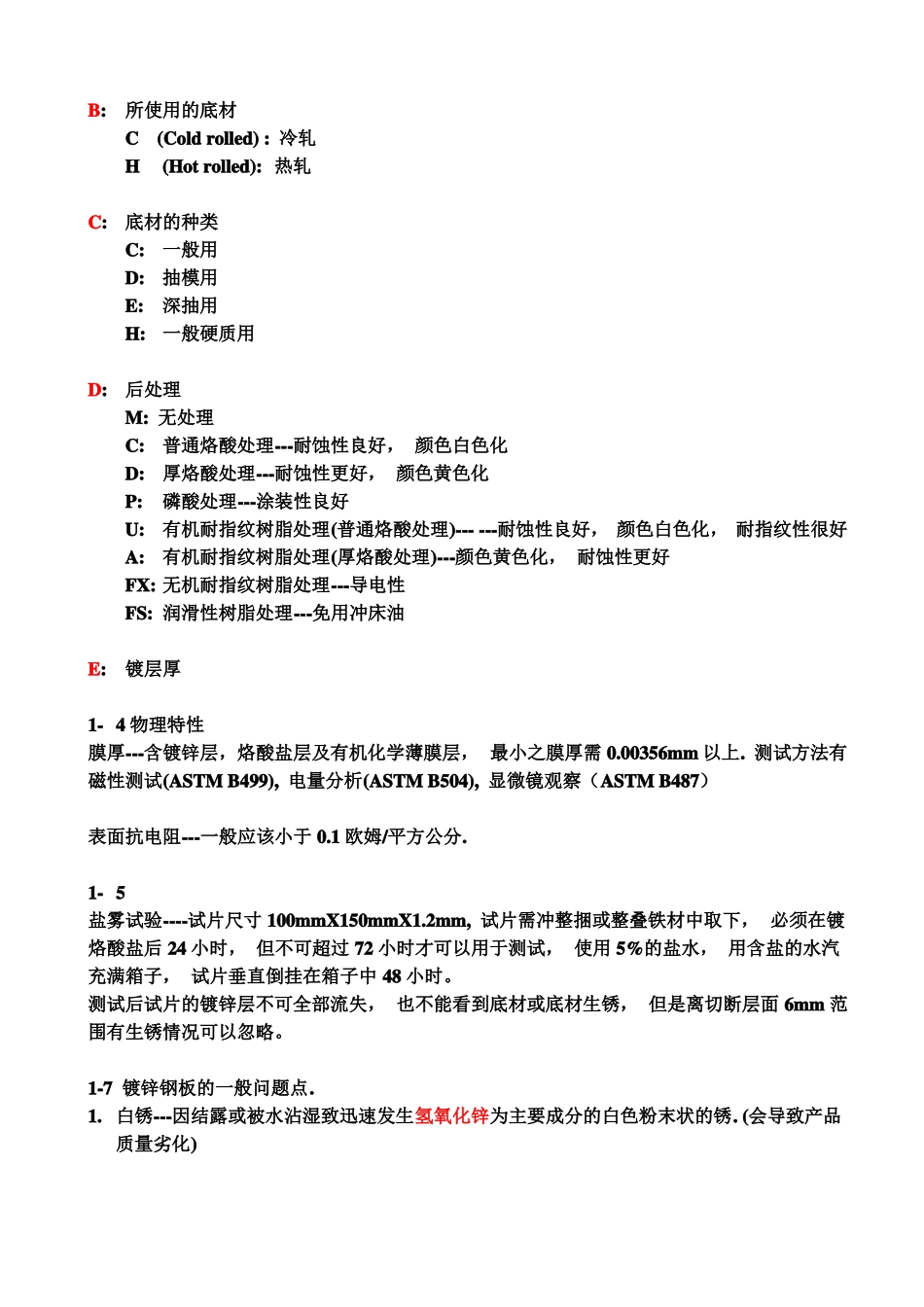

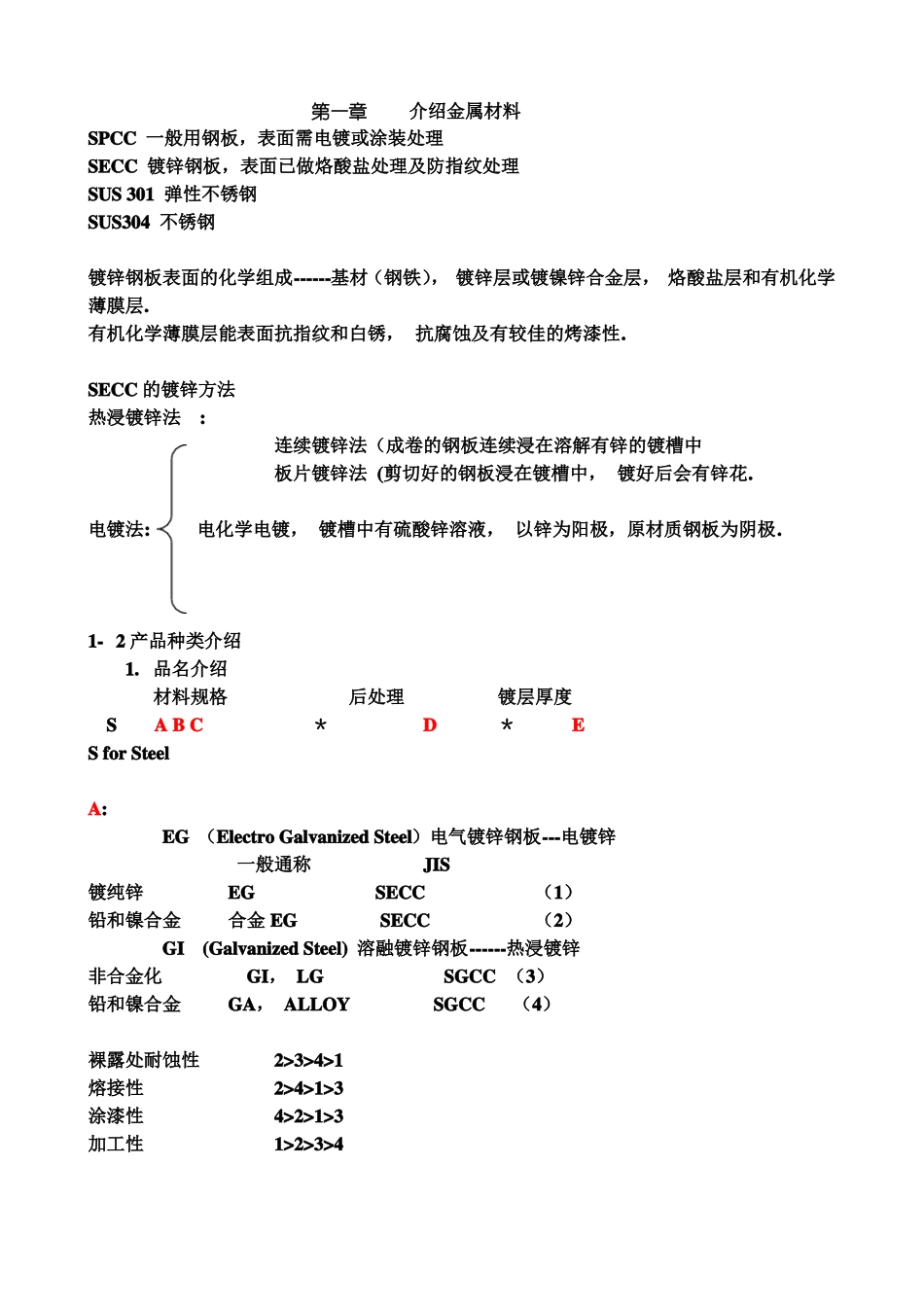

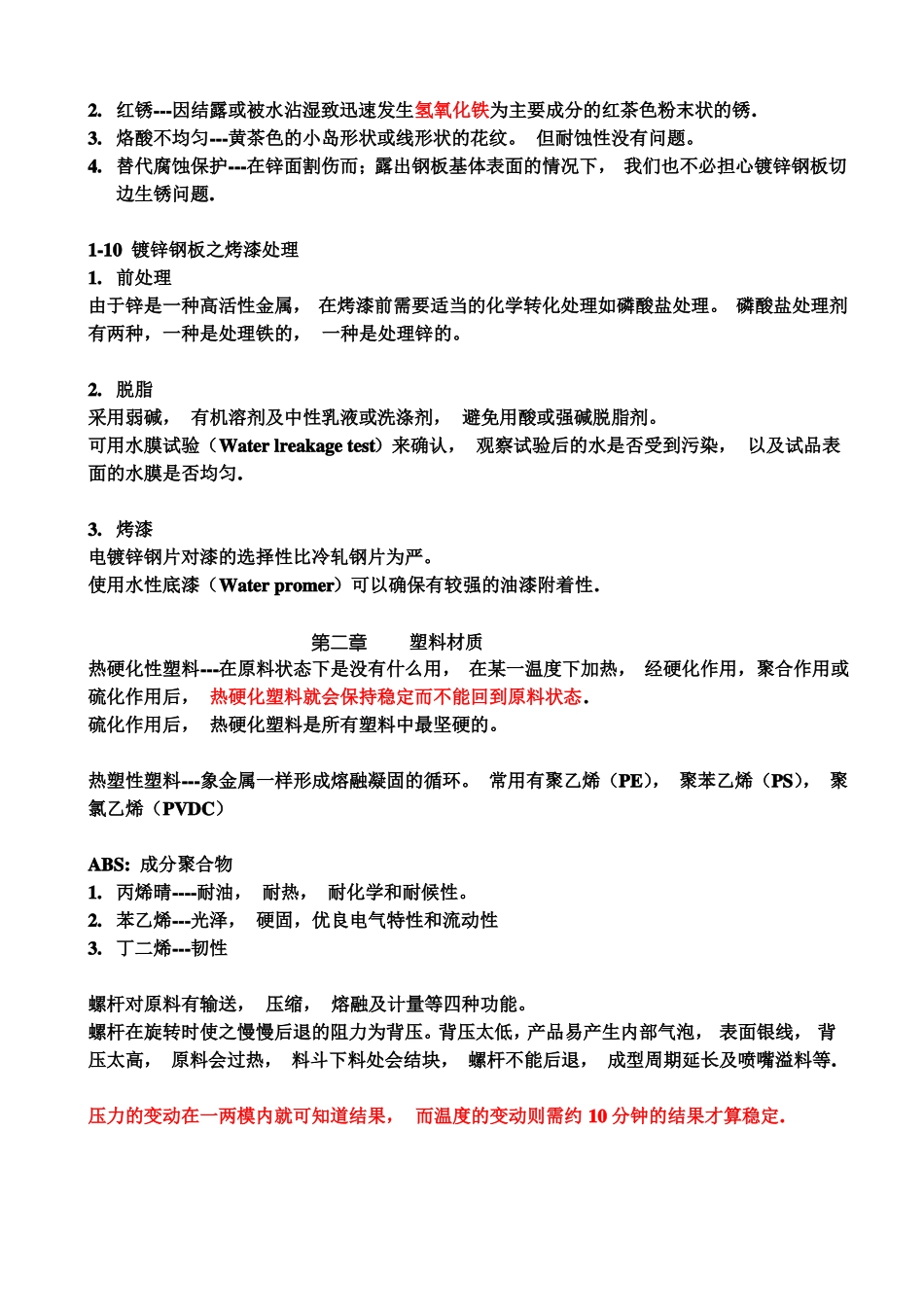

第一章介绍金属材料SPCC 一般用钢板，表面需电镀或涂装处理SECC 镀锌钢板，表面已做烙酸盐处理及防指纹处理SUS 301 弹性不锈钢SUS304 不锈钢镀锌钢板表面的化学组成------基材（钢铁）， 镀锌层或镀镍锌合金层， 烙酸盐层和有机化学薄膜层.有机化学薄膜层能表面抗指纹和白锈， 抗腐蚀及有较佳的烤漆性.SECC 的镀锌方法热浸镀锌法:连续镀锌法（成卷的钢板连续浸在溶解有锌的镀槽中板片镀锌法 (剪切好的钢板浸在镀槽中， 镀好后会有锌花.电镀法:电化学电镀， 镀槽中有硫酸锌溶液， 以锌为阳极，原材质钢板为阴极.1- 2 产品种类介绍1. 品名介绍材料规格SA B C后处理＊D镀层厚度＊ES for SteelA:EG （Electro Galvanized Steel）电气镀锌钢板---电镀锌一般通称JIS镀纯锌EGSECC（1）铅和镍合金合金 EGSECC（2）GI(Galvanized Steel) 溶融镀锌钢板------热浸镀锌非合金化GI， LGSGCC （3）铅和镍合金GA， ALLOYSGCC（4）裸露处耐蚀性熔接性涂漆性加工性2>3>4>12>4>1>34>2>1>31>2>3>4B:所使用的底材C:C(Cold rolled) : 冷轧H(Hot rolled): 热轧底材的种类C:一般用D:抽模用E:深抽用H:一般硬质用D:后处理M: 无处理C:普通烙酸处理---耐蚀性良好， 颜色白色化D:厚烙酸处理---耐蚀性更好， 颜色黄色化P:磷酸处理---涂装性良好U:有机耐指纹树脂处理(普通烙酸处理)--- ---耐蚀性良好， 颜色白色化， 耐指纹性很好A:有机耐指纹树脂处理(厚烙酸处理)---颜色黄色化， 耐蚀性更好FX: 无机耐指纹树脂处理---导电性FS: 润滑性树脂处理---免用冲床油E:镀层厚1- 4 物理特性膜厚---含镀锌层，烙酸盐层及有机化学薄膜层， 最小之膜厚需 0.00356mm 以上. 测试方法有磁性测试(ASTM B499), 电量分析(ASTM B504), 显微镜观察（ASTM B487）表面抗电阻---一般应该小于 0.1 欧姆/平方公分.1- 5盐雾试验----试片尺寸 100mmX150mmX1.2mm, 试片需冲整捆或整叠铁材中取下， 必须在镀烙酸盐后 24 小时， 但不可超过 72 小时才可以用于测试， 使用 5%的盐水， 用含盐的水汽充满箱子， 试片垂直倒挂在箱子中 48 小时。测试后试片的镀锌层不可全部流失， 也不能看到底材或底材生锈， 但是离切断层面 6mm 范围有生锈情况可以忽略。1-7 镀锌钢板的一般问题点.1. 白锈---因结露或被水沾湿致迅速发生氢氧化锌为主要成分的白色粉末状的锈. (会导致产品质量劣化)2. 红锈---因结露或被水沾湿致迅速发生氢氧化铁为...
