SMT钢网制作及检验标准-ver3精

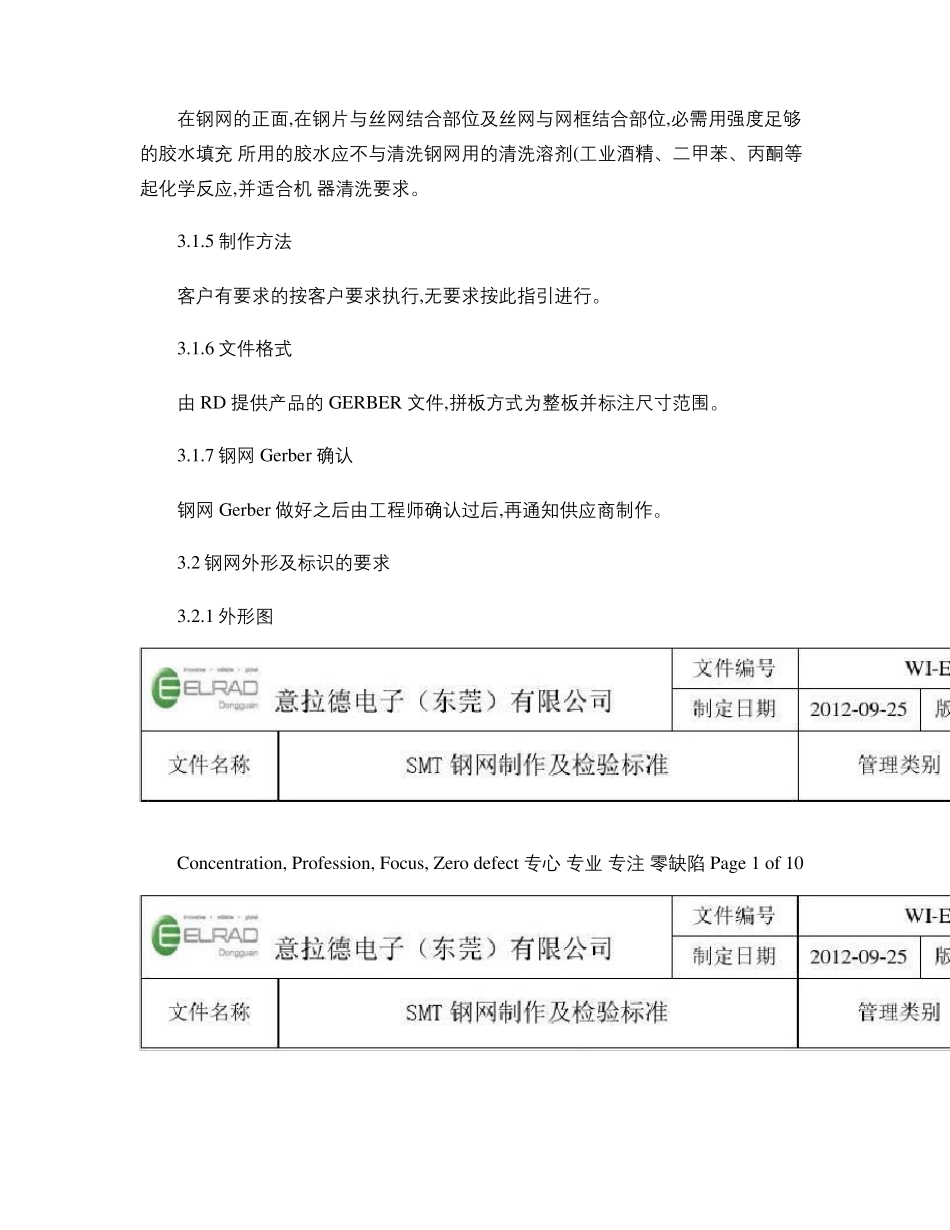

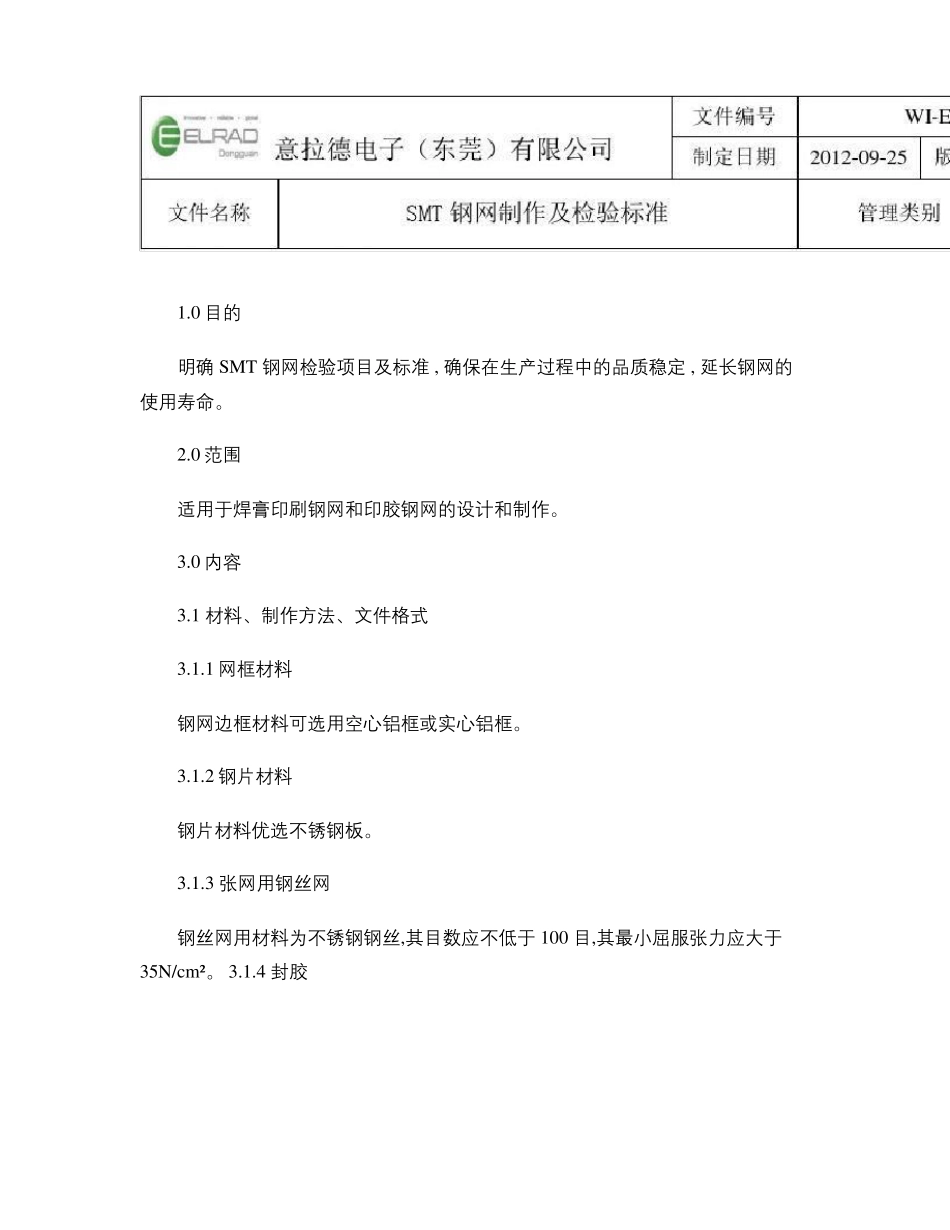

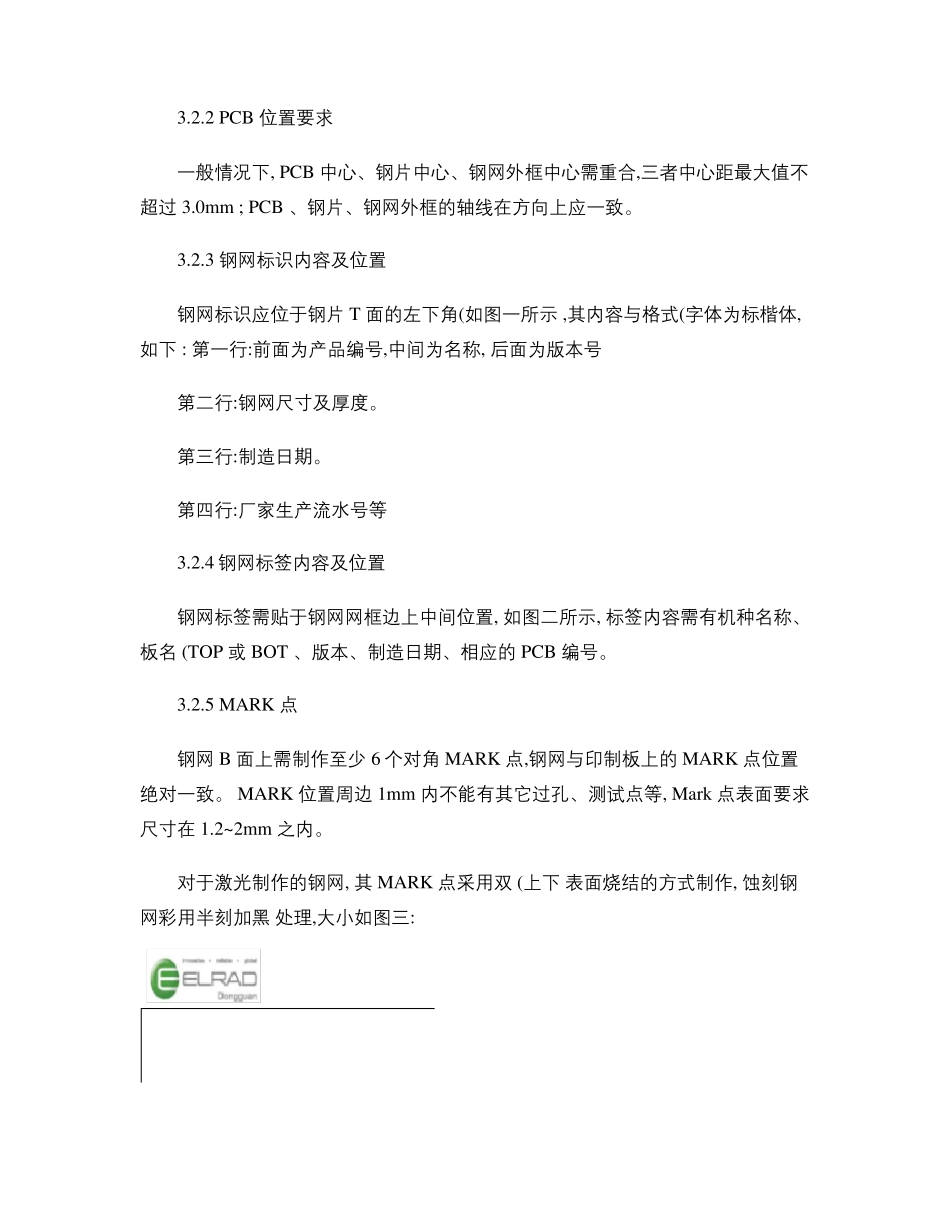

1.0 目的明确 SMT 钢网检验项目及标准 , 确保在生产过程中的品质稳定 , 延长钢网的使用寿命。2.0 范围适用于焊膏印刷钢网和印胶钢网的设计和制作。3.0 内容3.1 材料、制作方法、文件格式3.1.1 网框材料钢网边框材料可选用空心铝框或实心铝框。3.1.2 钢片材料钢片材料优选不锈钢板。3.1.3 张网用钢丝网钢丝网用材料为不锈钢钢丝,其目数应不低于 100 目,其最小屈服张力应大于35N/cm²。 3.1.4 封胶在钢网的正面,在钢片与丝网结合部位及丝网与网框结合部位,必需用强度足够的胶水填充 所用的胶水应不与清洗钢网用的清洗溶剂(工业酒精、二甲苯、丙酮等起化学反应,并适合机 器清洗要求。3.1.5 制作方法客户有要求的按客户要求执行,无要求按此指引进行。3.1.6 文件格式由 RD 提供产品的 GERBER 文件,拼板方式为整板并标注尺寸范围。3.1.7 钢网 Gerber 确认钢网 Gerber 做好之后由工程师确认过后,再通知供应商制作。3.2 钢网外形及标识的要求3.2.1 外形图Concentration, Profession, Focus, Zero defect 专心 专业 专注 零缺陷 Page 1 of 103.2.2 PCB 位置要求一般情况下, PCB 中心、钢片中心、钢网外框中心需重合,三者中心距最大值不超过 3.0mm ; PCB 、钢片、钢网外框的轴线在方向上应一致。3.2.3 钢网标识内容及位置钢网标识应位于钢片 T 面的左下角(如图一所示 ,其内容与格式(字体为标楷体,如下 : 第一行:前面为产品编号,中间为名称, 后面为版本号第二行:钢网尺寸及厚度。第三行:制造日期。第四行:厂家生产流水号等3.2.4 钢网标签内容及位置钢网标签需贴于钢网网框边上中间位置, 如图二所示, 标签内容需有机种名称、板名 (TOP 或 BOT 、版本、制造日期、相应的 PCB 编号。3.2.5 MARK 点钢网 B 面上需制作至少 6 个对角 MARK 点,钢网与印制板上的 MARK 点位置绝对一致。 MARK 位置周边 1mm 内不能有其它过孔、测试点等, Mark 点表面要求尺寸在 1.2~2mm 之内。对于激光制作的钢网, 其 MARK 点采用双 (上下 表面烧结的方式制作, 蚀刻钢网彩用半刻加黑 处理,大小如图三:3.3 焊膏印刷钢网开口设计 (所有单位为 MM凡灌胶产品 IC 引脚 PITCH 大于 0.8MM 以上时,锡膏印刷厚度不会导致产品短路、连锡等问题时, 钢网厚度按 0.15mm 进行制作,并按下面要求进行开孔。常规焊盘在保证内距时,可视焊盘大小(与标准大小元件相比较而言做适当的内切,内加或移...
